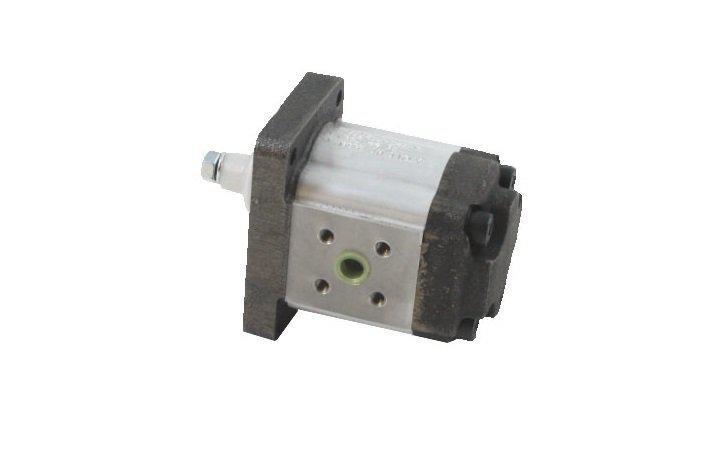

Насос шестеренный 01ZAG21C401D

Насос шестеренный 01ZAG21C401D — шестерённый насос Ronzio серии Z1 с рабочим объёмом 2,09 см³/об; длительное давление по каталогу — 300 бар, фланец AG4, вал C. Расчётная подача при 1450 об/мин — около 2,9 л/мин (КПД 0,95); момент привода при 300 бар — примерно 11,7 Н·м.

Что за изделие: Насос шестеренный 01ZAG21C401D

Шестерённый насос делает из вращения вала поток масла: пара шестерён переносит масло во впадинах между зубьями со стороны всасывания на сторону нагнетания. Серия описана в каталоге так: малогабаритные насосы с чугунными и алюминиевыми крышками, до 300 бар длительного давления, объёмный КПД в среднем 95 %, рабочие объёмы от 0.8 до 10.5 см³/об в четырнадцати типоразмерах.

Такие насосы ставят на мобильные машины, гидростанции и вспомогательные контуры, где нужен компактный источник потока при давлении до 300 бар; «Насос шестеренный 01ZAG21C401D» относится именно к типоразмеру 2,09 см³/об.

Технические характеристики: Насос шестеренный 01ZAG21C401D

Объём 2,09 см³/об задаёт, сколько масла уходит в линию за один оборот вала: подача растёт пропорционально частоте.

Материал крышек код не задаёт: по таблице каталога это 300 бар у чугунных и 240 бар у алюминиевых, поэтому для проекта берите меньшее значение, пока материал не подтверждён.

Для чугунных крышек максимальная частота при P1 — 7000 об/мин, для алюминиевых — 6000 об/мин; минимальная — 800 об/мин, без нагрузки — до 8000 об/мин.

Как читать обозначение «Насос шестеренный 01ZAG21C401D»

• 01 — группа 1, серия Z1
• Z — насос (у моторов стоит ZM)
• AG — буква фланца: AG4, европейский чугунный фланец: центрирующий поясок Ø25.4 f8, четыре отверстия Ø6.5, межосевые 52.4×71.9 мм
• 21 — код рабочего объёма, 2,09 см³/об
• C — вал: конус 1:8 (Ø9.35, резьба M7, шпонка 2.4); максимальный момент 36 Н·м
• 01 — порты: G 3/8 на входе и G 3/8 на выходе
• D — вращение правое (по часовой стрелке)

Порядок элементов в коде такой: серия, Z — насос, фланец, G, объём, вал, вторая часть фланца, порты, вращение. Опции вроде манжеты, опоры и клапана идут после вращения.

Манжеты вала кодируются буквами: N — манжета вала NBR (стандарт), V — FKM, H — HNBR, R/RV/RH — манжеты на 5 бар, N2/V2 — двойная манжета, B/BN/BV — манжеты на 25 бар. В обозначении этой позиции опции не указаны.

Подача, момент и мощность: расчёт для «Насос шестеренный 01ZAG21C401D»

Подача считается по формуле каталога Q = V·ηv·n ÷ 1000: 2,09 × 0,95 × 1450 ÷ 1000 ≈ 2,9 л/мин. При 1500 об/мин та же формула даёт около 3 л/мин. Это условный пример для частоты привода, близкой к сетевому двигателю.

Момент привода M = p·V ÷ (62,8·ηm): при 100 бар это 3,9 Н·м, при 300 бар — 11,7 Н·м. Мощность P = p·Q ÷ (600·ηt): при 100 бар и 1450 об/мин около 0,6 кВт, при 300 бар — около 1,8 кВт.

Проверка вала: допустимо 36 Н·м, на 300 бар требуется порядка 11,7 Н·м, то есть занято 33 % и остаётся около 24 Н·м.

Присоединение: фланец, вал, порты и вращение

Присоединение к двигателю или редуктору — фланец AG4: европейский чугунный фланец: центрирующий поясок Ø25.4 f8, четыре отверстия Ø6.5, межосевые 52.4×71.9 мм.

Вал C — конус 1:8 (Ø9.35, резьба M7, шпонка 2.4); максимальный момент по каталогу 36 Н·м. Муфту или шестерню подбирайте по этому профилю, а не по диаметру «на глаз».

Порты (код 01): G 3/8 на входе и G 3/8 на выходе. Всасывающую линию делают короче и с большим сечением, чем напорную.

Вращение вала — правое (по часовой стрелке) (код D). Для справки: D — правое, S — левое, Y и R — реверсивные исполнения с внутренним и внешним дренажом.

Подбор «Насос шестеренный 01ZAG21C401D» по расходу и давлению

Подбор идёт от нужной подачи и рабочего давления. Объём насоса считают так: V = Q × 1000 ÷ (0,95 × n). Для подачи 5 л/мин при 1450 об/мин это 3,6 см³/об, затем берут ближайший типоразмер ряда.

Подставим в обратную формулу: 5 л/мин на 2,09 см³/об — это около 2518 об/мин, а допустимый диапазон 800–7000 об/мин. Значит, такая подача для этого насоса достижима.

Диаметры линий берут по скорости масла: на всасывании 0,5–1,5 м/с, на напоре 6–10 м/с (рекомендации каталога Z2). При подаче 2,9 л/мин и скорости 1,5 м/с сечение всасывающей линии — 0,32 см², диаметр около 6,4 мм; на напоре при 6 м/с — 0,08 см² и около 3,2 мм.

Аналоги и замена

Рядом по ряду стоят: насос 01ZAG16C401D, насос 01ZAG26C401D и насос 01ZAG32C401D. Остальные типоразмеры собраны в разделе Насосы шестеренные RONZIO; выше — Гидравлические элементы RONZIO.

Если нужен тот же присоединительный профиль, но другая подача, смотрите соседние объёмы той же серии Z1: фланец и вал сохраняются, меняются объём и допустимые частоты.

Подбор и ограничения

Для реверсивного режима каталог требует снизить давление на 15 %; у этой позиции получается около 255 бар вместо 300.

Пиковое давление не рабочее: длительно держать насос выше значения P1 нельзя. Холостой ход выше 8000 об/мин тоже недопустим.

Условия работы, указанные для Z2: минеральное масло DIN 51524, −10…80 °C, вязкость 20–120 мм²/с (пусковая до 700). Для Z1 и Z3 сверяем условия с каталогом серии.

Монтаж «Насос шестеренный 01ZAG21C401D»

Перед пуском сверьте направление вращения: при неверном направлении насос не подаёт масло, а манжета вала может быть повреждена давлением. Заполните корпус маслом и убедитесь, что вал вращается свободно.

Чистота масла важнее марки: для Z2 нужны классы 10, 9 и 8 по NAS 1638 при давлении до 140, 140–210 и выше 210 бар. При 300 бар берите класс 8 (ISO 4406 19/17/14).

Давление на всасывании по каталогу Z2 — 0,7–3 бар (абс.); перед затяжкой портов проверьте уплотнения и чистоту резьбы, а штуцеры затягивайте без перекоса.
