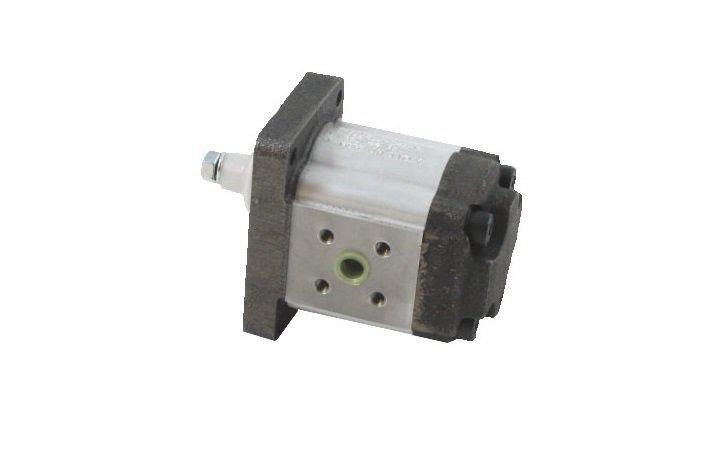

Насос шестеренный 020WE004DL001
- Тип
- Насосы
Насос шестеренный 020WE004DL001 — позиция чугунной серии Ronzio W2; по цифрам типа в каталоге этому коду отвечает рабочий объём около 4,4 см³/об. Код записан в старом формате и не совпадает с текущим ключом каталога, поэтому параметры ниже — ориентир по типоразмеру, а точные данные подтверждаем по шильдику или заявке.
Что известно о «Насос шестеренный 020WE004DL001»
Серии W2 и W3 Ronzio отличаются от Z1–Z3 чугунным корпусом; они рассчитаны на более тяжёлые режимы и крепятся фланцами нескольких стандартов — европейскими, ISO, SAE, немецкими и итальянскими.
Для реверсивных исполнений W2 и W3 каталог требует снизить давление на 15 %.
Характеристики: Насос шестеренный 020WE004DL001
| Что проверено | Значение |
|---|---|
| Привязка к каталогу | по префиксу и цифрам типа; формат кода старый |
| Что подтверждаем по шильдику | фланец, вал, порты, вращение |
| Ориентировочный рабочий объём | 4,4 см³/об |
| Изготовитель | Ronzio Oleodinamica (Италия) |
| Ориентировочные частоты | 400–3500 об/мин |
| Ориентировочное давление P1 | 300 бар |
| Тип по цифрам кода | 04 |
| Серия по префиксу кода | W2 — шестерённые насосы и моторы в чугуне |
Значения — из таблицы типоразмера каталога W2 по цифрам кода; из-за старого формата обозначения привязка не абсолютная, поэтому перед заказом код сверяют по шильдику.
Как читать код «Насос шестеренный 020WE004DL001»
- 02 — группа 2
- 0W — чугунная серия W (старый формат: «0W»)
- E — предположительно буква фланца (европейский E-0)
- 004/006 — тип: 04 = 4.4 см³/об, 06 = 6.28 см³/об
- DL001 — окончание не соответствует ключу каталога; уточняем по шильдику
Ключ каталога W2: 02 W ? G … S F PP R N X, скажем 02WEG06C032DNX. В вашем коде цифры 004/006 после W указывают на тип 04 или 06, а окончание DL001 каталогом не описано.
Ориентировочная арифметика для «Насос шестеренный 020WE004DL001»
При объёме 4,4 см³/об получаем около 6,1 л/мин на 1450 об/мин, а на границах диапазона 400 и 3500 об/мин — 1,7 и 14,6 л/мин.
Момент на валу при 100 бар — примерно 8,2 Н·м, при 300 бар — около 24,7 Н·м; мощность привода на 300 бар и 1450 об/мин — примерно 3,8 кВт (формулы каталога).
Для реверсивной работы берите давление не выше 255 бар; расчёт условный до подтверждения кода.
Присоединение и подбор
Фланец, вал, порты и вращение для кодов в старом формате каталогом напрямую не заданы. Нужны: тип фланца (E-0, I-4, C-5, D-2 и другие по серии), профиль вала (конус 1:8, цилиндр, шлиц), код портов и направление вращения.
Если объём совпал, а фланец или вал нет, замена невозможна без переходных деталей.
Соседние позиции
Смотрите также насос 020WE006DL001 и насос 01ZAG62C400D; полный ряд — Насосы шестеренные RONZIO, перечень — Перечень поставляемой продукции Ronzio.
Монтаж и обслуживание
Пуск такой же, как у других шестерённых насосов: проверьте вращение, залейте масло во всасывающую линию, обеспечьте давление на входе в пределах 0,7–3 бар абсолютных (условие каталога Z2) и чистоту масла по NAS 1638.
