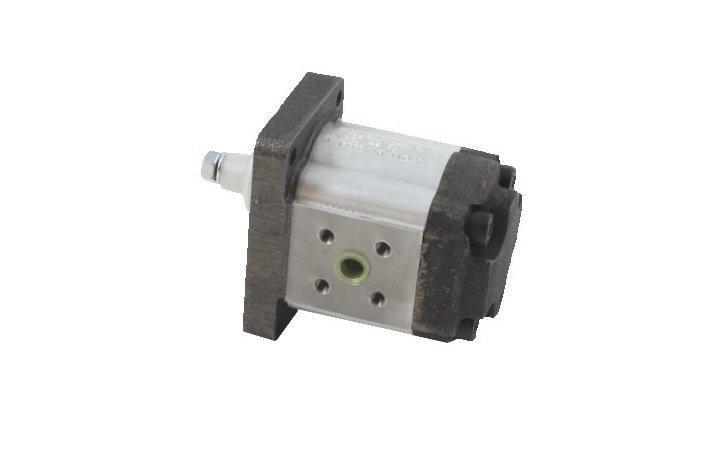

Насос шестеренный 02ZCG04L434D

Насос шестеренный 02ZCG04L434D — насос из серии Ronzio Z2: объём 4,4 см³ за оборот, давление P1 — 300 бар, фланец C-4. При 1450 об/мин и объёмном КПД 0,95 он даёт около 6,1 л/мин, а на валу при 300 бар потребуется порядка 24,7 Н·м.

Назначение и особенности: Насос шестеренный 02ZCG04L434D

Масло в этой позиции перемещают две шестерни в корпусе: оно заполняет впадины между зубьями на всасывании и вытесняется на выходе. В каталоге для серии Z2 указано: корпус из экструдированного алюминия, чугунные крышки, осевая компенсация зазоров, объёмный КПД 95–97 % в среднем, до 300 бар длительного давления, рабочие объёмы 4-6-8-11-14-17-20-25-31 см³/об.

Типичные места установки — гидростанции, питание цилиндров и вспомогательные контуры машин; в этом ряду «Насос шестеренный 02ZCG04L434D» занимает ступень 4,4 см³/об.

Характеристики: Насос шестеренный 02ZCG04L434D

Рабочий объём 4,4 см³/об — это объём масла, который насос переносит за один оборот вала; от него зависит подача при заданной частоте.

Давления по каталогу: длительное 300 бар, прерывистое 340 бар, пиковое 360 бар.

Рабочий диапазон частот: от 1000 об/мин до 4500 об/мин при длительном давлении; на холостом ходу — максимум 5500 об/мин.

Расшифровка кода «Насос шестеренный 02ZCG04L434D»

• 02 — группа 2, серия Z2
• Z — насос (у моторов стоит ZM)
• C — буква фланца: C-4, американский (SAE) фланец из чугуна: центрирующий поясок Ø82.55 h8, два крепёжных отверстия на расстоянии 106.2 мм
• 04 — код рабочего объёма, 4,4 см³/об
• L — вал: цилиндрический вал Ø15.85 (шпонка 3.97×3.97×18, резьба 1/4-28UNF); максимальный момент 75 Н·м
• 34 — порты: G 1/2 на входе и G 1/2 на выходе
• D — вращение правое (по часовой стрелке)

Порядок элементов в коде такой: серия, Z — насос, фланец, G, объём, вал, вторая часть фланца, порты, вращение. Опции вроде манжеты, опоры и клапана идут после вращения.

Манжеты вала кодируются буквами: N — манжета вала NBR (стандарт), V — FKM, H — HNBR, R/RV/RH — манжеты на 5 бар, N2/V2 — двойная манжета, B/BN/BV — манжеты на 25 бар. В обозначении этой позиции опции не указаны.

Расчёт: подача, момент и мощность — Насос шестеренный 02ZCG04L434D

По каталожной формуле Q = V·ηv·n ÷ 1000 получаем: 4,4 × 0,95 × 1450 ÷ 1000 ≈ 6,1 л/мин (при 1500 об/мин — около 6,3 л/мин). Это условный пример, реальная подача зависит от давления и вязкости.

Момент привода M = p·V ÷ (62,8·ηm): при 100 бар это 8,2 Н·м, при 300 бар — 24,7 Н·м. Мощность P = p·Q ÷ (600·ηt): при 100 бар и 1450 об/мин порядка 1,3 кВт, при 300 бар — около 3,8 кВт.

Проверка вала: допустимо 75 Н·м, на 300 бар требуется около 24,7 Н·м, то есть занято 33 % и остаётся примерно 50 Н·м.

Фланец, вал и порты насоса «Насос шестеренный 02ZCG04L434D»

Крепится на привод фланцем C-4 — американский (SAE) фланец из чугуна: центрирующий поясок Ø82.55 h8, два крепёжных отверстия на расстоянии 106.2 мм.

На выходе вала — цилиндрический вал Ø15.85 (шпонка 3.97×3.97×18, резьба 1/4-28UNF) (код L), допустимый момент 75 Н·м; полумуфту и шпонку берите под этот профиль.

Порты (код 34): G 1/2 на входе и G 1/2 на выходе. Всасывающую линию делают короче и с большим сечением, чем напорную.

Вращение вала — правое (по часовой стрелке) (код D). Для справки: D — правое, S — левое, Y и R — реверсивные исполнения с внутренним и внешним дренажом.

Как подобрать насос по расходу и давлению

Вначале решают, сколько литров в минуту нужно, затем делят на частоту и КПД: V = Q × 1000 ÷ (0,95 × n). Для 5 л/мин на 1450 об/мин получается 3,6 см³/об.

Подставим в обратную формулу: 5 л/мин на 4,4 см³/об — это примерно 1196 об/мин, а допустимый диапазон 1000–4500 об/мин. Значит, такая подача для этого насоса достижима.

Для всасывающей линии каталог советует скорость масла 0,5–1,5 м/с, для напорной — 6–10 м/с. На 6,1 л/мин это сечение 0,67 см² (диаметр около 9,3 мм) на всасывании при 1,5 м/с и 0,17 см² (примерно 4,6 мм) на напоре при 6 м/с.

Чем заменить «Насос шестеренный 02ZCG04L434D»

Рядом по ряду стоят: насос 02ZCG06L434D, насос 02ZAG25C064D и насос 02ZAG31C035AD+02ZAG140035PD. Остальные типоразмеры собраны в разделе Насосы шестеренные RONZIO; выше — Гидравлические элементы RONZIO.

Если нужен тот же присоединительный профиль, но другая подача, смотрите соседние объёмы той же серии Z2: фланец и вал сохраняются, меняются объём и допустимые частоты.

Подбор и ограничения

Реверсивную работу и двунаправленные насосы и моторы Z1, Z2, Z3, W2 и W3 рассчитывают с запасом: давление снижают на 15 %, то есть для этой позиции 300 × 0,85 ≈ 255 бар.

Нельзя работать выше P1 дольше кратких пиков и вращать вал быстрее 5500 об/мин без нагрузки — подшипники скольжения и зазоры шестерён это не прощают.

Каталог Z2 требует минерального масла по DIN 51524, температуры −10…80 °C и вязкости 20–120 мм²/с; пусковая вязкость — до 700 мм²/с. Для других серий проверьте условия по каталогу серии.

Монтаж и обслуживание

До первого запуска убедитесь, что направление вращения привода совпадает с кодом D, залейте масло во всасывающую линию и проверьте соосность вала и муфты.

Фильтрация по каталогу Z2: до 140 бар — класс 10 по NAS 1638 (21/19/16 по ISO 4406), 140–210 бар — класс 9 (20/18/15), выше 210 бар — класс 8 (19/17/14). Для этой позиции с давлением 300 бар ориентируйтесь на класс 8 (19/17/14).

Давление на всасывании по каталогу Z2 — 0,7–3 бар (абс.); перед затяжкой портов сверьте уплотнения и чистоту резьбы, а штуцеры затягивайте без перекоса.
