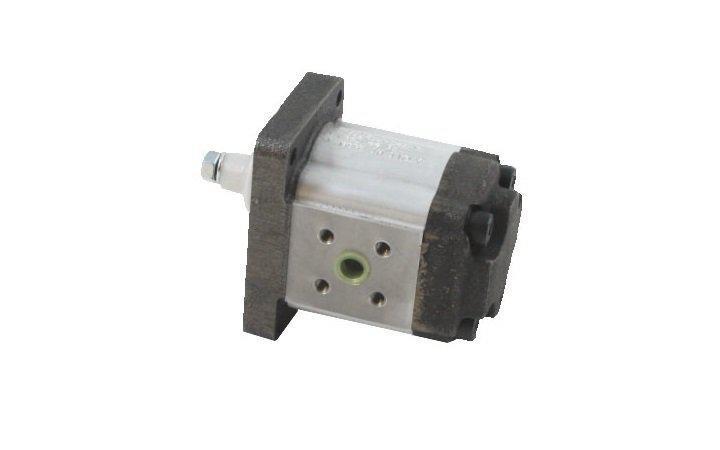

Насос шестеренный 01ZAG55C401D

Насос шестеренный 01ZAG55C401D — шестерённый насос Ronzio серии Z1 с рабочим объёмом 5,49 см³/об; длительное давление по каталогу — 240 бар, фланец AG4, вал C. Расчётная подача при 1450 об/мин — около 7,6 л/мин (КПД 0,95); момент привода при 240 бар — примерно 24,7 Н·м.

Для чего нужен «Насос шестеренный 01ZAG55C401D»

Масло здесь перемещают две шестерни в корпусе: оно заполняет впадины между зубьями на всасывании и вытесняется на выходе. В каталоге для серии Z1 указано: малогабаритные насосы с чугунными и алюминиевыми крышками, до 300 бар длительного давления, объёмный КПД в среднем 95 %, рабочие объёмы от 0.8 до 10.5 см³/об в четырнадцати типоразмерах.

Типичные места установки — гидростанции, питание цилиндров и вспомогательные контуры машин; в этом ряду «Насос шестеренный 01ZAG55C401D» занимает ступень 5,49 см³/об.

Технические характеристики: Насос шестеренный 01ZAG55C401D

Объём 5,49 см³/об задаёт, сколько масла уходит в линию за один оборот вала: подача растёт пропорционально частоте.

Материал крышек код не задаёт: по таблице каталога это 240 бар у чугунных и 170 бар у алюминиевых, поэтому для проекта берите меньшее значение, пока материал не подтверждён.

Для чугунных крышек максимальная частота при P1 — 3400 об/мин, для алюминиевых — 3500 об/мин; минимальная — 300 об/мин, без нагрузки — до 4500 об/мин.

Обозначение «Насос шестеренный 01ZAG55C401D» по частям

• 01 — группа 1, серия Z1
• Z — насос (у моторов стоит ZM)
• AG — буква фланца: AG4, европейский чугунный фланец: центрирующий поясок Ø25.4 f8, четыре отверстия Ø6.5, межосевые 52.4×71.9 мм
• 55 — код рабочего объёма, 5,49 см³/об
• C — вал: конус 1:8 (Ø9.35, резьба M7, шпонка 2.4); максимальный момент 36 Н·м
• 01 — порты: G 3/8 на входе и G 3/8 на выходе
• D — вращение правое (по часовой стрелке)

Ключ каталога Ronzio читается слева направо: двузначный номер серии, буква Z (насос), буква фланца, G, код объёма, буква вала, цифра фланца, код портов и буква вращения.

Манжеты вала кодируются буквами: N — манжета вала NBR (стандарт), V — FKM, H — HNBR, R/RV/RH — манжеты на 5 бар, N2/V2 — двойная манжета, B/BN/BV — манжеты на 25 бар. В обозначении этой позиции опции не указаны.

Подача, момент и мощность: расчёт для «Насос шестеренный 01ZAG55C401D»

Подача считается по формуле каталога Q = V·ηv·n ÷ 1000: 5,49 × 0,95 × 1450 ÷ 1000 ≈ 7,6 л/мин. При 1500 об/мин та же формула даёт около 7,8 л/мин. Это условный пример для частоты привода, близкой к сетевому двигателю.

Для 100 бар момент получается 10,3 Н·м, мощность — 1,6 кВт; для давления 240 бар — 24,7 Н·м и 3,8 кВт (формулы каталога: M = p·V ÷ (62,8·ηm), P = p·Q ÷ (600·ηt), ηm ≈ 0,85, ηt ≈ 0,8).

Вал C рассчитан на момент до 36 Н·м; при 240 бар насос нагружает его на 69 %, запас — около 11 Н·м.

Присоединение: фланец, вал, порты и вращение

Крепится на привод фланцем AG4 — европейский чугунный фланец: центрирующий поясок Ø25.4 f8, четыре отверстия Ø6.5, межосевые 52.4×71.9 мм.

Вал C — конус 1:8 (Ø9.35, резьба M7, шпонка 2.4); максимальный момент по каталогу 36 Н·м. Муфту или шестерню подбирайте по этому профилю, а не по диаметру «на глаз».

Порты (код 01): G 3/8 на входе и G 3/8 на выходе. Всасывающую линию делают короче и с большим сечением, чем напорную.

Вращение вала — правое (по часовой стрелке) (код D). Для справки: D — правое, S — левое, Y и R — реверсивные исполнения с внутренним и внешним дренажом.

Как подобрать насос по расходу и давлению

Подбор идёт от нужной подачи и рабочего давления. Объём насоса считают так: V = Q × 1000 ÷ (0,95 × n). Для подачи 8 л/мин при 1450 об/мин это 5,8 см³/об, затем берут ближайший типоразмер ряда.

Для нашей позиции условный пример такой: чтобы получить 8 л/мин на объёме 5,49 см³/об, вал должен вращаться примерно 1534 об/мин. Это внутри рабочего диапазона 300–3400 об/мин.

Для всасывающей линии каталог советует скорость масла 0,5–1,5 м/с, для напорной — 6–10 м/с. На 7,6 л/мин это сечение 0,84 см² (диаметр около 10,3 мм) на всасывании при 1,5 м/с и 0,21 см² (около 5,2 мм) на напоре при 6 м/с.

Аналоги и замена

Рядом по ряду стоят: насос 01ZAG42C401D, насос 01ZAG62C400D и насос 01ZAG32C401D. Остальные типоразмеры собраны в разделе Насосы шестеренные RONZIO; выше — Гидравлические элементы RONZIO.

Замена внутри серии Z1 по объёму не меняет посадку, если сохраняются код фланца и вала; при смене серии (Z1, Z2, Z3) фланцы и порты другие, поэтому такая замена требует новой проверки.

Ограничения при выборе: Насос шестеренный 01ZAG55C401D

Для реверсивного режима каталог требует снизить давление на 15 %; у этой позиции получается примерно 204 бар вместо 240.

Нельзя работать выше P1 дольше кратких пиков и вращать вал быстрее 4500 об/мин без нагрузки — подшипники скольжения и зазоры шестерён это не прощают.

Условия работы, указанные для Z2: минеральное масло DIN 51524, −10…80 °C, вязкость 20–120 мм²/с (пусковая до 700). Для Z1 и Z3 сверяем условия с каталогом серии.

Монтаж «Насос шестеренный 01ZAG55C401D»

До первого запуска убедитесь, что направление вращения привода совпадает с кодом D, залейте масло во всасывающую линию и проверьте соосность вала и муфты.

Фильтрация по каталогу Z2: до 140 бар — класс 10 по NAS 1638 (21/19/16 по ISO 4406), 140–210 бар — класс 9 (20/18/15), выше 210 бар — класс 8 (19/17/14). Для этой позиции с давлением 240 бар ориентируйтесь на класс 8 (19/17/14).

Давление на всасывании по каталогу Z2 — 0,7–3 бар (абс.); перед затяжкой портов проверьте уплотнения и чистоту резьбы, а штуцеры затягивайте без перекоса.
