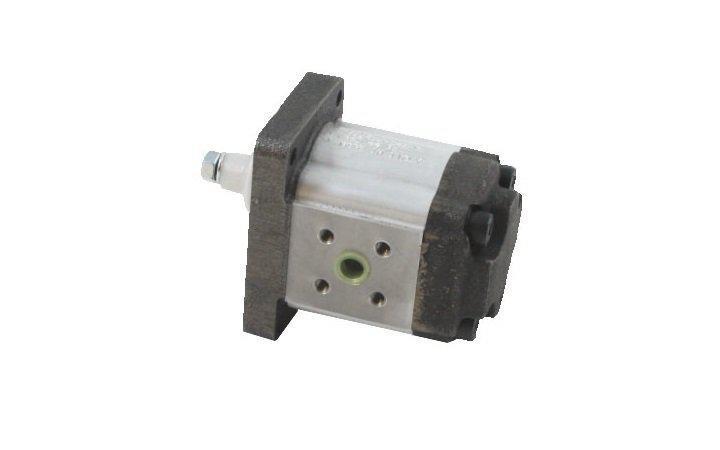

Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD
- Тип
- Насосы
Позиция Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD собрана из трёх секций Z2 (16,95, 16,95 и 4,4 см³/об), работающих от одного привода. Суммарная расчётная подача при 1450 об/мин — около 52,8 л/мин, ведущий вал — цилиндрический вал Ø15.85 (шпонка 3.97×3.97×18, резьба 1/4-28UNF), фланец C-4.
Зачем нужны секции на одном валу
В многосекционном насосе секции стоят друг за другом на общем приводе; каждая берёт масло из своего порта и отдаёт в свой контур. Это экономит место и привод.
Передняя секция в коде отмечается буквой A, промежуточная — I, задняя — P; у промежуточных и задних секций вместо вала и фланца ставится 00. Именно по этим признакам разбирается обозначение «Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD».
Давление промежуточной и задней секций ограничено шлицевым валом Z=25: его максимальный момент 100 Н·м. Поэтому в тандеме нельзя просто суммировать «паспортные» давления секций.
Технические характеристики: Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD
| Характеристика | Значение |
|---|---|
| Исполнение | многосекционный шестерённый насос на общем валу |
| Суммарный рабочий объём | 38,3 см³/об |
| Допустимый момент ведущего вала | 75 Н·м |
| Число секций | 3 |
| Секции | передняя секция 17 (16,95 см³/об), промежуточная 17 (16,95 см³/об) и задняя 04 (4,4 см³/об) |
| Подача при 1450 об/мин, расчёт | 52,8 л/мин |
| Изготовитель | Ronzio Oleodinamica (Италия) |
| Порты | 36: немецкие фланцевые: вход Ø20 на Ø40, выход Ø15 на Ø35, M6×12 |
| Вал ведущей секции | цилиндрический вал Ø15.85 (шпонка 3.97×3.97×18, резьба 1/4-28UNF) |
| Момент при 100 бар, расчёт | 71,7 Н·м |
| Комплект сборки | K2000000 или K2000002 |
| Фланец ведущей секции | C-4 |
Расчётные величины (подача, момент) посчитаны по формулам каталога; параметры секций взяты из таблиц Ronzio.
Как читать код «Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD»
- 02ZCG17L436AD — передняя секция: Z2, фланец C-4, объём 17 (16,95 см³/об), вал L, порты 36, A — передняя, D — правое вращение
- 02ZCG1700361D — промежуточная секция: 17 (16,95 см³/об), вместо вала и фланца 00, порты 36, на месте буквы I стоит «1»
- 02ZCG040036PD — задняя секция: 04 (4,4 см³/об), 00, порты 36, P — задняя, D
Три части названия разделены косой чертой; каждая описывает свою секцию. Порты 36 — немецкие фланцевые (вход Ø20 на Ø40, выход Ø15 на Ø35, M6×12). в названии промежуточной секции вместо буквы I стоит цифра 1 — вероятно, опечатка; порядок секций подтвердим по шильдику.
После кода портов стоят роль секции (A, I или P) и вращение; во всех секциях тут D — правое.
Арифметика по секциям: Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD
Подача каждой секции считается отдельно по формуле каталога: 16,95 × 0,95 × 1450 ÷ 1000 ≈ 23,3 л/мин, 16,95 × 0,95 × 1450 ÷ 1000 ≈ 23,3 л/мин и 4,4 × 0,95 × 1450 ÷ 1000 ≈ 6,1 л/мин. Вместе — порядка 52,8 л/мин (условный пример).
Момент на ведущем валу — это сумма моментов всех секций. При 100 бар в каждой секции он равен 100 × 38,3 ÷ (62,8 × 0,85) ≈ 71,7 Н·м, привод при этом потребляет порядка 11 кВт.
Если каждую секцию нагрузить на свой P1 (270, 270 и 300 бар), суммарный момент составит около 196,2 Н·м — это больше допустимых 75 Н·м для вала L ведущей секции, значит, давления секций нужно согласовывать и не выходить на все P1 одновременно.
Как «Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD» подключается
Ведущая секция крепится фланцем C-4: американский (SAE) фланец из чугуна: центрирующий поясок Ø82.55 h8, два крепёжных отверстия на расстоянии 106.2 мм. Вал — цилиндрический вал Ø15.85 (шпонка 3.97×3.97×18, резьба 1/4-28UNF); допустимый момент 75 Н·м.
Порты каждой секции — код 36, немецкие фланцевые; значит, нужны три напорные линии и отдельные всасывающие подключения.
Секции связывает комплект K2000000 или K2000002: он включает соединительные элементы пакета.
Ограничения тандема «Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD»
Подбор начинается с контуров: для каждого задают подачу и давление, затем берут секцию нужного объёма; частота привода у всех одна.
Соотношение потоков секций равно соотношению объёмов; регулировать его оборотами нельзя.
Соседние позиции и варианты замены
Рядом по разделу: насос 02ZCG14N435D, насос 02ZCG20L435D и насос 02ZCG14L435D; весь ряд — Насосы шестеренные RONZIO, список поставок — Перечень поставляемой продукции Ronzio.
Если один из контуров не нужен, вместо тандема ставят одиночный насос того же фланца и вала — тогда ведущая секция остаётся с теми же присоединительными размерами.
Установка тандема «Насос шестеренный 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD»
Перед пуском сверьте направление вращения привода (D — правое), залейте масло во все всасывающие линии и не запускайте насос всухую: у каждой секции своё всасывание.
Масло — минеральное по DIN 51524, температура −10…80 °C, вязкость 20–120 мм²/с (условия каталога Z2); фильтрация — классы 10, 9 и 8 по NAS 1638 в зависимости от давления.
