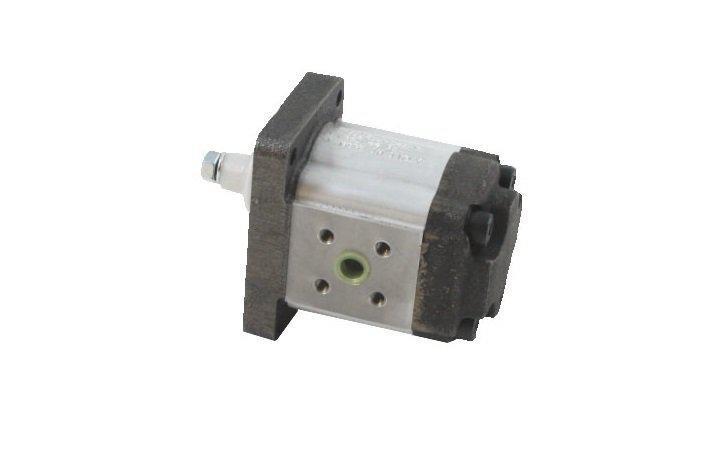

Насос шестеренный 02ZCG20L435S

Позиция Насос шестеренный 02ZCG20L435S — шестерённый насос Ronzio Oleodinamica ряда Z2 на 20,1 см³/об с фланцем C-4; длительно работает до 230 бар. Расчётная подача при 1450 об/мин — около 27,7 л/мин (КПД 0,95); момент привода при 230 бар — примерно 86,6 Н·м.

Назначение и особенности: Насос шестеренный 02ZCG20L435S

Масло здесь перемещают две шестерни в корпусе: оно заполняет впадины между зубьями на всасывании и вытесняется на выходе. В каталоге для серии Z2 указано: корпус из экструдированного алюминия, чугунные крышки, осевая компенсация зазоров, объёмный КПД 95–97 % в среднем, до 300 бар длительного давления, рабочие объёмы 4-6-8-11-14-17-20-25-31 см³/об.

Типичные места установки — гидростанции, питание цилиндров и вспомогательные контуры машин; в этом ряду «Насос шестеренный 02ZCG20L435S» занимает ступень 20,1 см³/об.

Характеристики: Насос шестеренный 02ZCG20L435S

Рабочий объём 20,1 см³/об — это объём масла, который насос переносит за один оборот вала; от него зависит подача при заданной частоте.

Давления по каталогу: длительное 230 бар, прерывистое 240 бар, пиковое 290 бар.

Минимальная частота при длительном давлении — 300 об/мин, максимальная — 2500 об/мин, без нагрузки допускается до 3000 об/мин.

Как читать обозначение «Насос шестеренный 02ZCG20L435S»

• 02 — группа 2, серия Z2
• Z — насос (у моторов стоит ZM)
• C — буква фланца: C-4, американский (SAE) фланец из чугуна: центрирующий поясок Ø82.55 h8, два крепёжных отверстия на расстоянии 106.2 мм
• 20 — код рабочего объёма, 20,1 см³/об
• L — вал: цилиндрический вал Ø15.85 (шпонка 3.97×3.97×18, резьба 1/4-28UNF); максимальный момент 75 Н·м
• 35 — порты: G 3/4 на входе и G 1/2 на выходе
• S — вращение левое (против часовой стрелки)

Ключ каталога Ronzio читается слева направо: двузначный номер серии, буква Z (насос), буква фланца, G, код объёма, буква вала, цифра фланца, код портов и буква вращения.

После вращения в полном обозначении могут стоять опора, манжета и клапан: N — манжета вала NBR (стандарт), V — FKM, H — HNBR, R/RV/RH — манжеты на 5 бар, N2/V2 — двойная манжета, B/BN/BV — манжеты на 25 бар. В названии карточки этих элементов нет — значит, исполнение стандартное.

Подача, момент и мощность: расчёт для «Насос шестеренный 02ZCG20L435S»

Подача считается по формуле каталога Q = V·ηv·n ÷ 1000: 20,1 × 0,95 × 1450 ÷ 1000 ≈ 27,7 л/мин. При 1500 об/мин та же формула даёт около 28,6 л/мин. Это условный пример для частоты привода, близкой к сетевому двигателю.

Для 100 бар момент получается 37,7 Н·м, мощность — 5,8 кВт; для давления 230 бар — 86,6 Н·м и 13,3 кВт (формулы каталога: M = p·V ÷ (62,8·ηm), P = p·Q ÷ (600·ηt), ηm ≈ 0,85, ηt ≈ 0,8).

Вал L рассчитан на момент до 75 Н·м, а при 230 бар насос потребует около 86,6 Н·м — это на 12 Н·м больше предела. Значит, на таком валу длительное давление придётся ограничить: допустимый момент даёт давление около 199 бар (75 × 62,8 × 0,85 ÷ 20,1).

Присоединение: фланец, вал, порты и вращение

Присоединение к двигателю или редуктору — фланец C-4: американский (SAE) фланец из чугуна: центрирующий поясок Ø82.55 h8, два крепёжных отверстия на расстоянии 106.2 мм.

На выходе вала — цилиндрический вал Ø15.85 (шпонка 3.97×3.97×18, резьба 1/4-28UNF) (код L), допустимый момент 75 Н·м; полумуфту и шпонку берите под этот профиль.

Код портов 35 означает: G 3/4 на входе и G 1/2 на выходе. Всасывающую линию лучше вести коротко и без лишних поворотов.

Направление вращения — S, то есть вращение левое (против часовой стрелки). Коды вращения в каталоге: D — правое, S — левое, Y — реверсивное с внутренним дренажом, R — реверсивное с внешним дренажом.

Подбор по подаче, частоте и давлению

Подбор идёт от нужной подачи и рабочего давления. Объём насоса считают так: V = Q × 1000 ÷ (0,95 × n). Для подачи 30 л/мин при 1450 об/мин это 21,8 см³/об, затем берут ближайший типоразмер ряда.

Для нашей позиции условный пример такой: чтобы получить 30 л/мин на объёме 20,1 см³/об, вал должен вращаться примерно 1571 об/мин. Это внутри рабочего диапазона 300–2500 об/мин.

Для всасывающей линии каталог советует скорость масла 0,5–1,5 м/с, для напорной — 6–10 м/с. На 27,7 л/мин это сечение 3,08 см² (диаметр примерно 19,8 мм) на всасывании при 1,5 м/с и 0,77 см² (порядка 9,9 мм) на напоре при 6 м/с.

Аналоги и замена

Рядом по ряду стоят: насос 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD, насос 02ZCG31L435D и насос 02ZCG20L435D. Остальные типоразмеры собраны в разделе Насосы шестеренные RONZIO; выше — Гидравлические элементы RONZIO.

Если нужен тот же присоединительный профиль, но другая подача, смотрите соседние объёмы той же серии Z2: фланец и вал сохраняются, меняются объём и допустимые частоты.

Подбор и ограничения

Для реверсивного режима каталог требует снизить давление на 15 %; у этой позиции получается порядка 196 бар вместо 230.

Пиковое давление не рабочее: длительно держать насос выше значения P1 нельзя. Холостой ход выше 3000 об/мин тоже недопустим.

Каталог Z2 требует минерального масла по DIN 51524, температуры −10…80 °C и вязкости 20–120 мм²/с; пусковая вязкость — до 700 мм²/с. Для других серий проверьте условия по каталогу серии.

Монтаж и обслуживание

До первого запуска убедитесь, что направление вращения привода совпадает с кодом S, залейте масло во всасывающую линию и проверьте соосность вала и муфты.

Чистота масла важнее марки: для Z2 нужны классы 10, 9 и 8 по NAS 1638 при давлении до 140, 140–210 и выше 210 бар. При 230 бар берите класс 8 (ISO 4406 19/17/14).

Всасывающая линия — самое уязвимое место: подсос воздуха и вакуум сразу дают шум и износ, поэтому держите давление на входе в пределах 0,7–3 бар абсолютных (значение каталога Z2).
