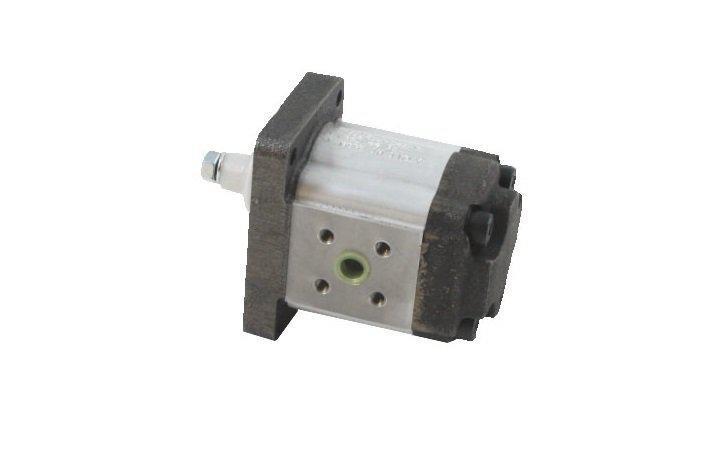

Насос шестеренный 02ZCG14N435D

Насос шестеренный 02ZCG14N435D — насос из серии Ronzio Z2: объём 14,45 см³ за оборот, давление P1 — 300 бар, фланец C-4. Оценка: 19,9 л/мин при 1450 об/мин и 0,95 по объёмному КПД; вал нагружается моментом примерно 81,2 Н·м на 300 бар.

Для чего нужен «Насос шестеренный 02ZCG14N435D»

Шестерённый насос делает из вращения вала поток масла: пара шестерён переносит масло во впадинах между зубьями со стороны всасывания на сторону нагнетания. Серия описана в каталоге так: корпус из экструдированного алюминия, чугунные крышки, осевая компенсация зазоров, объёмный КПД 95–97 % в среднем, до 300 бар длительного давления, рабочие объёмы 4-6-8-11-14-17-20-25-31 см³/об.

Типичные места установки — гидростанции, питание цилиндров и вспомогательные контуры машин; в этом ряду «Насос шестеренный 02ZCG14N435D» занимает ступень 14,45 см³/об.

Технические характеристики: Насос шестеренный 02ZCG14N435D

Объём 14,45 см³/об задаёт, сколько масла уходит в линию за один оборот вала: подача растёт пропорционально частоте.

Для этого типоразмера каталог даёт одно значение длительного давления — 300 бар; прерывистое — 300 бар, пиковое — 360 бар.

Минимальная частота при длительном давлении — 400 об/мин, максимальная — 2700 об/мин, без нагрузки допускается до 3300 об/мин.

Расшифровка кода «Насос шестеренный 02ZCG14N435D»

• 02 — группа 2, серия Z2
• Z — насос (у моторов стоит ZM)
• C — буква фланца: C-4, американский (SAE) фланец из чугуна: центрирующий поясок Ø82.55 h8, два крепёжных отверстия на расстоянии 106.2 мм
• 14 — код рабочего объёма, 14,45 см³/об
• N — вал: цилиндрический вал Ø19 (шпонка 4.76×4.76×19.05, резьба 5/16-18UNC); максимальный момент 110 Н·м
• 35 — порты: G 3/4 на входе и G 1/2 на выходе
• D — вращение правое (по часовой стрелке)

Порядок элементов в коде такой: серия, Z — насос, фланец, G, объём, вал, вторая часть фланца, порты, вращение. Опции вроде манжеты, опоры и клапана идут после вращения.

После вращения в полном обозначении могут стоять опора, манжета и клапан: N — манжета вала NBR (стандарт), V — FKM, H — HNBR, R/RV/RH — манжеты на 5 бар, N2/V2 — двойная манжета, B/BN/BV — манжеты на 25 бар. В названии карточки этих элементов нет — значит, исполнение стандартное.

Расчёт: подача, момент и мощность — Насос шестеренный 02ZCG14N435D

Подача считается по формуле каталога Q = V·ηv·n ÷ 1000: 14,45 × 0,95 × 1450 ÷ 1000 ≈ 19,9 л/мин. При 1500 об/мин та же формула даёт примерно 20,6 л/мин. Это условный пример для частоты привода, близкой к сетевому двигателю.

Для 100 бар момент получается 27,1 Н·м, мощность — 4,1 кВт; для давления 300 бар — 81,2 Н·м и 12,4 кВт (формулы каталога: M = p·V ÷ (62,8·ηm), P = p·Q ÷ (600·ηt), ηm ≈ 0,85, ηt ≈ 0,8).

Вал N рассчитан на момент до 110 Н·м; при 300 бар насос нагружает его на 74 %, запас — примерно 29 Н·м.

Фланец, вал и порты насоса «Насос шестеренный 02ZCG14N435D»

Крепится на привод фланцем C-4 — американский (SAE) фланец из чугуна: центрирующий поясок Ø82.55 h8, два крепёжных отверстия на расстоянии 106.2 мм.

На выходе вала — цилиндрический вал Ø19 (шпонка 4.76×4.76×19.05, резьба 5/16-18UNC) (код N), допустимый момент 110 Н·м; полумуфту и шпонку берите под этот профиль.

Код портов 35 означает: G 3/4 на входе и G 1/2 на выходе. Всасывающую линию лучше вести коротко и без лишних поворотов.

Вращение вала — правое (по часовой стрелке) (код D). Для справки: D — правое, S — левое, Y и R — реверсивные исполнения с внутренним и внешним дренажом.

Подбор по подаче, частоте и давлению

Вначале решают, сколько литров в минуту нужно, затем делят на частоту и КПД: V = Q × 1000 ÷ (0,95 × n). Для 20 л/мин на 1450 об/мин получается 14,5 см³/об.

Подставим в обратную формулу: 20 л/мин на 14,45 см³/об — это около 1457 об/мин, а допустимый диапазон 400–2700 об/мин. Значит, такая подача для этого насоса достижима.

Для всасывающей линии каталог советует скорость масла 0,5–1,5 м/с, для напорной — 6–10 м/с. На 19,9 л/мин это сечение 2,21 см² (диаметр порядка 16,8 мм) на всасывании при 1,5 м/с и 0,55 см² (около 8,4 мм) на напоре при 6 м/с.

Соседние позиции и замена для «Насос шестеренный 02ZCG14N435D»

Рядом по ряду стоят: насос 02ZCG14L435D, насос 02ZCG17L436AD/02ZCG1700361D/02ZCG040036PD и насос 02ZCG11L434D. Остальные типоразмеры собраны в разделе Насосы шестеренные RONZIO; выше — Гидравлические элементы RONZIO.

Если нужен тот же присоединительный профиль, но другая подача, смотрите соседние объёмы той же серии Z2: фланец и вал сохраняются, меняются объём и допустимые частоты.

Подбор и ограничения

Для реверсивного режима каталог требует снизить давление на 15 %; у этой позиции получается около 255 бар вместо 300.

Нельзя работать выше P1 дольше кратких пиков и вращать вал быстрее 3300 об/мин без нагрузки — подшипники скольжения и зазоры шестерён это не прощают.

Каталог Z2 требует минерального масла по DIN 51524, температуры −10…80 °C и вязкости 20–120 мм²/с; пусковая вязкость — до 700 мм²/с. Для других серий проверьте условия по каталогу серии.

Монтаж и обслуживание

Перед пуском сверьте направление вращения: при неверном направлении насос не подаёт масло, а манжета вала может быть повреждена давлением. Заполните корпус маслом и убедитесь, что вал вращается свободно.

Чистота масла важнее марки: для Z2 нужны классы 10, 9 и 8 по NAS 1638 при давлении до 140, 140–210 и выше 210 бар. При 300 бар берите класс 8 (ISO 4406 19/17/14).

Всасывающая линия — самое уязвимое место: подсос воздуха и вакуум сразу дают шум и износ, поэтому держите давление на входе в пределах 0,7–3 бар абсолютных (значение каталога Z2).
