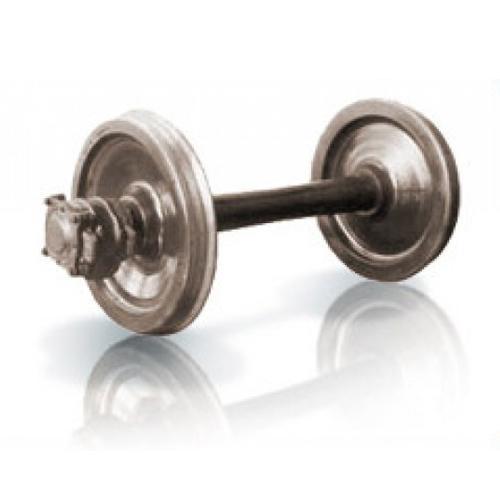

Колесная пара СОНК, 2014 г.в. 100.10.000-12СБ

Колесная пара СОНК, 2014 г.в. 100.10.000-12СБ — переформированная колёсная пара тележки 18-100: ось РУ1Ш прежняя, колёса 957/175 новые, буксовые узлы отремонтированы.

Что это за колёсная пара

СОНК — «старая ось, новые колёса»: при переформировании колёсной пары РУ1Ш-957 ставят новые колёса 957/175, ось проходит дефектоскопию и ремонт, буксовый узел ремонтируют с заменой подшипников. На пару ставят клеймо ремонтного предприятия и выдают пересылочную ведомость.

Колёсная пара состоит из оси и двух колёс, напрессованных на неё; к тележке она крепится через буксы. Расстояние между внутренними гранями колёс для колеи 1520 мм — 1440 мм с допуском ±3 мм.

Характеристики: Колесная пара СОНК, 2014 г.в. 100.10.000-12СБ

2014 г.в. — год, указанный в карточке; на состояние и наличие он не указывает, их подтверждают паспорт и пересылочная ведомость.

Расшифровка обозначения РУ1Ш-957-Г и 100.10.000-12СБ

РУ1Ш — ось с роликовыми подшипниками и торцевым креплением шайбой; 957 — диаметр колёс по кругу катания в миллиметрах; Г — грузовая. Чертёж 100.10.000-12СБ относится к тележке 18-100 (первая группа 100), «СБ» — сборочная единица.

Колёса 957/175: диаметр по кругу катания 957 мм, диаметр отверстия ступицы 175 мм. Для осевой нагрузки до 230,5 кН допускается отверстие 175 мм.

Арифметика по диаметру и массе

Длина окружности по кругу катания: 3,14 × 957 ≈ 3005 мм, порядка 3,0 м. На скорости 120 км/ч (33,3 м/с) колесо делает 33,3 ÷ 3,005 ≈ 11,1 оборота в секунду, или около 665 оборотов в минуту.

Расчётная масса колеса 957/175 с плоскоконическим диском — 398 кг; два колеса на пару весят 2 × 398 = 796 кг, плюс ось и буксовые узлы. Нагрузка 230,5 кН соответствует 23,5 тс на ось.

Что заказать вместе

С парой работает тормозная передача тележки: неповоротный башмак 100.40.016-2 и колодки из раздела Колодки. Отдельное колесо — 957/175.

Раздел — Колесные пары.

Чем отличается от пары 18-522

Для думпкаров 2ВС-105 нужна другая пара — колёсная пара с буксовым узлом тележки 18-522 (522.10.050-2СБ) с буксой-балансиром. Пара 100.10.000-12СБ в трёхосную тележку не ставится.

Прокат колёсных пар грузовых вагонов допускается до 9 мм; пара с большим прокатом к эксплуатации не годится.

Подбор и ограничения

Пара РУ1Ш-957-Г рассчитана на скорость 120 км/ч и статическую нагрузку на рельсы 230,5 кН (23,5 тс); для вагонов с большей осевой нагрузкой пару подбирают по документации тележки.

Пара после СОНК не равна новой: с новой выдаётся паспорт качества (сертификат) изготовителя, а с переформированной — клеймо и пересылочная ведомость.

Приёмка и обслуживание

Проверьте клеймо ремонтного предприятия, пересылочную ведомость, диаметр колёс, расстояние между внутренними гранями (1440 ± 3, то есть 1437–1443 мм), прокат (до 9 мм), состояние буксовых узлов 100.10.020.

Колёса должны иметь маркировку: две последние цифры года, марку стали, номер плавки, условное обозначение изготовителя и порядковый номер.
