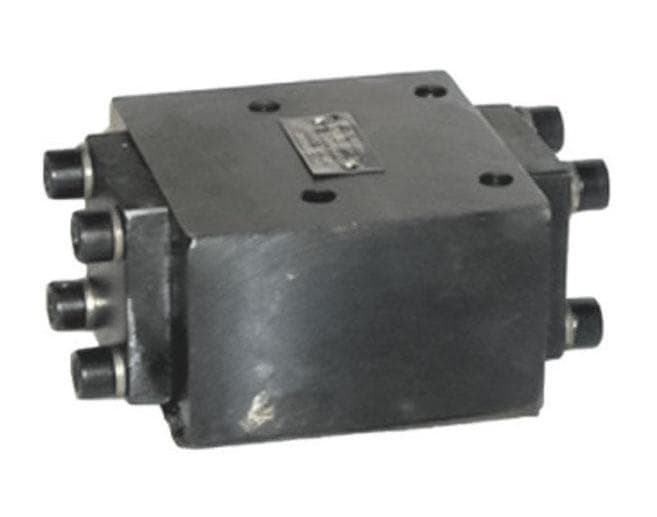

Гидрораспределитель РГ-6/7.С14.Г24

Гидрораспределитель РГ-6/7.С14.Г24 — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГ». По листу изготовителя: условный проход Ду 6, максимальное давление 70 МПа, номинальный расход 25 л/мин. Назначение — электрическое управление направлением потока рабочей жидкости исполнительных органов гидропривода.

Что представляет собой «Гидрораспределитель РГ-6/7.С14.Г24»

Вид управления — электрическое. Расход этих аппаратов ограничен усилием электромагнита или рукоятки; при больших расходах в каталоге переходят на распределители непрямого действия РПГ и РПГП.

Характеристики: Гидрораспределитель РГ-6/7.С14.Г24

Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.

Расчёты по числам «Гидрораспределитель РГ-6/7.С14.Г24»

Гидравлическая мощность потока при наибольшем давлении: 70 МПа × 25 л/мин ÷ 60 ≈ 29,2 кВт.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 25 л/мин выдвигается со скоростью 25 ÷ (6 × 31,17) ≈ 0,13 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РГ-6/7.С14.Г24»

Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов.

«Гидрораспределитель РГ-6/7.С14.Г24» и соседние позиции

Рядом в разделе: Гидрораспределитель РГ-6/7.С14.ГЗ.Г24 (Ду 6, 25 л/мин); Гидрораспределитель РГ-4 (Ду 4, 4 л/мин); Гидрораспределитель РГ-8/2СЕ (Ду 8, 8 л/мин). Семейство Гидрораспределители РГ входит в Гидрораспределители ГСКТБ ГА. При необходимости большего расхода смотрите распределители непрямого действия Гидрораспределитель РПГ-10/3С и Гидрораспределитель РПГ-16/3С.

Подбор и ограничения для «Гидрораспределитель РГ-6/7.С14.Г24»

Для «РГ-6/7.С14.Г24» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Одинаковый Ду не гарантирует одинаковой схемы: каналы в нейтрали у двух аппаратов могут отличаться.
