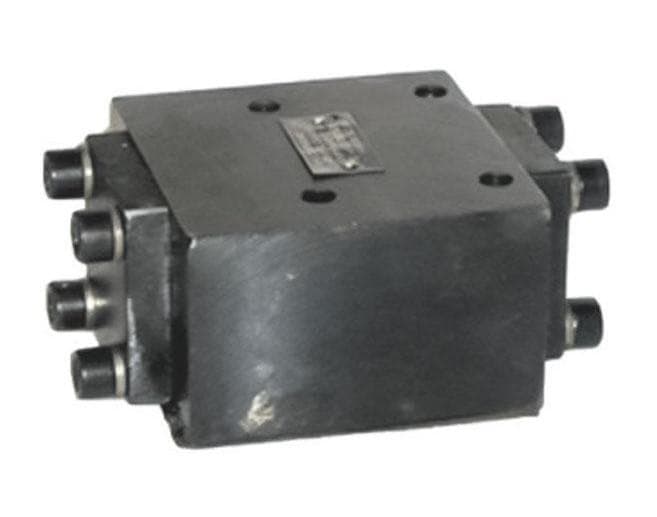

Гидрораспределитель РГ-6/7.С14.ГЗ.Г24

Гидрораспределитель РГ-6/7.С14.ГЗ.Г24 — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГ». По листу изготовителя: условный проход Ду 6, максимальное давление 70 МПа, номинальный расход 25 л/мин. Назначение — электрическое управление направлением потока рабочей жидкости исполнительных органов гидропривода.

Устройство и назначение: Гидрораспределитель РГ-6/7.С14.ГЗ.Г24

Вид управления — электрическое.

Характеристики: Гидрораспределитель РГ-6/7.С14.ГЗ.Г24

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расчёты по числам «Гидрораспределитель РГ-6/7.С14.ГЗ.Г24»

Гидравлическая мощность потока при наибольшем давлении: 70 МПа × 25 л/мин ÷ 60 ≈ 29,2 кВт.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 25 л/мин выдвигается со скоростью 25 ÷ (6 × 31,17) ≈ 0,13 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РГ-6/7.С14.ГЗ.Г24»

Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость. Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме.

Обозначение «Гидрораспределитель РГ-6/7.С14.ГЗ.Г24»

Для РГ-6/7 лист даёт давление до 70 МПа, а Г24 и ГЗ в конце обозначения читаются так: Г24 — электромагнит постоянного тока 24 В, ГЗ — гидрозамки в линиях А и В. Структура обозначения РГ-4 и РГ-8 в доступных листах не раскрыта полностью.

«Гидрораспределитель РГ-6/7.С14.ГЗ.Г24» и соседние позиции

Рядом в разделе: Гидрораспределитель РГ-6/7.С14.Г24 (Ду 6, 25 л/мин); Гидрораспределитель РГ-4 (Ду 4, 4 л/мин); Гидрораспределитель РГ-8/2СЕ (Ду 8, 8 л/мин).

Подбор и ограничения для «Гидрораспределитель РГ-6/7.С14.ГЗ.Г24»

Подбирая «РГ-6/7.С14.ГЗ.Г24», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно.
