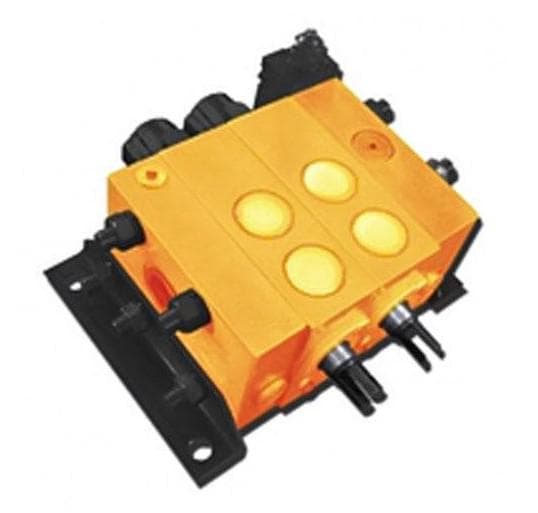

Гидрораспределитель РАМ-8/3

Позиция Гидрораспределитель РАМ-8/3 принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РАМ». По листу изготовителя: условный проход Ду 8, номинальное давление 32 МПа, номинальный расход 40 л/мин. Назначение — независимое пропорциональное или дискретное управление пуском, остановом, направлением и скоростью движения исполнительных органов.

Что представляет собой «Гидрораспределитель РАМ-8/3»

Секционные распределители собираются из рабочих, клапанной, переливной и замыкающей секций; управление — электрическое, гидравлическое или ручное, пропорциональное или дискретное, с функцией адаптации к нагрузке.

Характеристики: Гидрораспределитель РАМ-8/3

Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.

Расчёты по числам «Гидрораспределитель РАМ-8/3»

Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 40 л/мин ÷ 60 ≈ 21,3 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 40 л/мин выдвигается со скоростью 40 ÷ (6 × 31,17) ≈ 0,21 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РАМ-8/3»

Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости.

Сравнение «Гидрораспределитель РАМ-8/3» с соседними

Соседние позиции раздела: Гидрораспределитель РАМ-12/3 (Ду 12, 100 л/мин); Гидрораспределитель РАМ-20/3 (Ду 20, 250 л/мин); Гидрораспределитель РАМ-6/3.К.6Р.1П.Т (Ду 6, 30 л/мин). Семейство Гидрораспределители РАМ входит в Гидрораспределители ГСКТБ ГА.

Чего не делать с «Гидрораспределитель РАМ-8/3»

Для «РАМ-8/3» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Схемы сравнивают по таблице листа: у двух аппаратов одного Ду каналы в нейтрали могут стоять по-разному.
