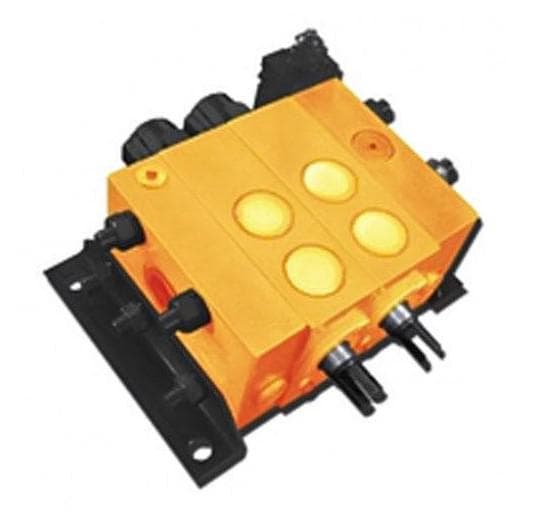

Гидрораспределитель РАМ-12/3

Позиция Гидрораспределитель РАМ-12/3 принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РАМ». По листу изготовителя: условный проход Ду 12, номинальное давление 32 МПа, номинальный расход 100 л/мин. Назначение — независимое пропорциональное или дискретное управление пуском, остановом, направлением и скоростью движения исполнительных органов.

Устройство и назначение: Гидрораспределитель РАМ-12/3

Секционные распределители собираются из рабочих, клапанной, переливной и замыкающей секций; управление — электрическое, гидравлическое или ручное, пропорциональное или дискретное, с функцией адаптации к нагрузке.

Характеристики: Гидрораспределитель РАМ-12/3

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расход, скорость и мощность: Гидрораспределитель РАМ-12/3

Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 100 л/мин ÷ 60 ≈ 53,3 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 100 л/мин выдвигается со скоростью 100 ÷ (6 × 31,17) ≈ 0,53 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РАМ-12/3»

Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений.

Сравнение «Гидрораспределитель РАМ-12/3» с соседними

Рядом в разделе: Гидрораспределитель РАМ-8/3 (Ду 8, 40 л/мин); Гидрораспределитель РАМ-20/3 (Ду 20, 250 л/мин); Гидрораспределитель РАМ-6/3.К.6Р.1П.Т (Ду 6, 30 л/мин). Семейство Гидрораспределители РАМ входит в Гидрораспределители ГСКТБ ГА.

Чего не делать с «Гидрораспределитель РАМ-12/3»

Подбирая «РАМ-12/3», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Схемы сравнивают по таблице листа: у двух аппаратов одного Ду каналы в нейтрали могут стоять по-разному.
