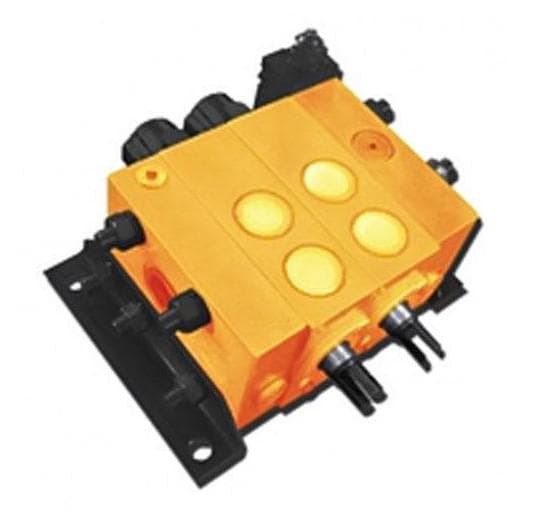

Гидрораспределитель РАМ-20/3

Гидрораспределитель РАМ-20/3 — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РАМ». По листу изготовителя: условный проход Ду 20, номинальное давление 32 МПа, номинальный расход 250 л/мин. Назначение — независимое пропорциональное или дискретное управление пуском, остановом, направлением и скоростью движения исполнительных органов.

Устройство и назначение: Гидрораспределитель РАМ-20/3

Секционные распределители собираются из рабочих, клапанной, переливной и замыкающей секций; управление — электрическое, гидравлическое или ручное, пропорциональное или дискретное, с функцией адаптации к нагрузке.

Характеристики: Гидрораспределитель РАМ-20/3

Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.

Расход, скорость и мощность: Гидрораспределитель РАМ-20/3

Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 250 л/мин ÷ 60 ≈ 133,3 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 250 л/мин выдвигается со скоростью 250 ÷ (6 × 31,17) ≈ 1,34 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РАМ-20/3»

Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений.

«Гидрораспределитель РАМ-20/3» и соседние позиции

Рядом в разделе: Гидрораспределитель РАМ-12/3 (Ду 12, 100 л/мин); Гидрораспределитель РАМ-6/3.К.6Р.1П.Т (Ду 6, 30 л/мин); Гидрораспределитель РАМ-8/3 (Ду 8, 40 л/мин). Семейство Гидрораспределители РАМ входит в Гидрораспределители ГСКТБ ГА.

Подбор и ограничения для «Гидрораспределитель РАМ-20/3»

Для «РАМ-20/3» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Заменять распределитель другим того же Ду без проверки схемы нельзя: одинаковый проход ещё не означает одинаковое положение каналов в нейтрали.
