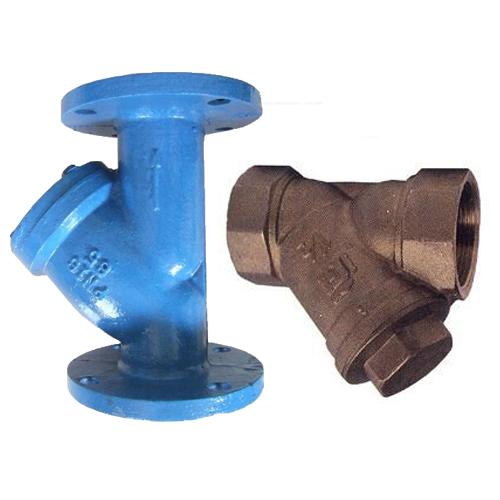

Фильтр сетчатый Seagull Ду50

Фильтр сетчатый Seagull Ду50 — сетчатый фильтр для воды и неагрессивных сред на Ду 50: сетка задерживает песок, окалину и продукты коррозии и защищает насос, счётчик, регулятор или шаровой кран. Присоединение, материал и тонкость сетки подтверждаем по паспорту поставщика.

Зачем нужен сетчатый фильтр в водяной линии

Сетка ставится на пути потока и не пропускает крупные частицы к оборудованию. Это самая простая и недорогая защита, но она работает только по размеру ячейки: ферромагнитную пыль, прошедшую сквозь сетку, он не соберёт. СП 41-101-95 прямо называет места установки: перед механическими водосчётчиками и перед пластинчатыми водоподогревателями. Ставить фильтр сетчатый Seagull Ду50 нужно до защищаемого прибора и после запорной арматуры, чтобы фильтр можно было отключить для чистки.

Характеристики: Фильтр сетчатый Seagull Ду50

Мы не заполняем строки о материале, давлении и сетке «по умолчанию»: эти значения у разных изготовителей отличаются, поэтому на странице стоит пометка «по паспорту партии». Расчётные строки ниже проверяются арифметикой.

Расшифровка обозначения: Фильтр сетчатый Seagull Ду50

Название складывается из трёх частей: тип (фильтр сетчатый), марка Seagull и условный проход Ду50 = 50 мм. Других кодов в обозначении нет, поэтому размер ячейки и присоединение берём из паспорта.

Какой расход выдержит фильтр сетчатый Seagull Ду50

Площадь круга Ду 50 — 1963 мм². Отсюда расход при скорости 1 м/с равен 7,1 м³/ч (118 л/мин), при 1,5 м/с — 10,6 м³/ч (177 л/мин), при 2 м/с — 14,1 м³/ч (236 л/мин). Сравнивайте эти цифры с расчётной скоростью вашей линии.

Тот же расход 10,6 м³/ч (177 л/мин) в трубах других размеров даёт скорость: Ду 15 — 16,67 м/с, Ду 20 — 9,38 м/с, Ду 25 — 6 м/с, Ду 32 — 3,66 м/с, Ду 40 — 2,34 м/с. Выбирайте Ду так, чтобы скорость оставалась в пределах расчёта вашей сети; более узкий фильтр на ту же линию создаст лишнее сопротивление. Потерю давления на сетке рассчитать без паспортного коэффициента нельзя, поэтому после монтажа перепад определяют по манометрам до и после фильтра.

Что заказать вместе с фильтром

Перед фильтром нужен запорный кран или вентиль — иначе чистку придётся делать при остановке всей линии. До и после фильтра предусматривают штуцеры для манометров: СП 41-101-95 включает их для фильтров и водомеров. Запасную сетку и прокладку заказывают по маркировке на корпусе.

Соседние размеры и похожие изделия

Соседние размеры: Seagull Ду32, Seagull Ду40. Для того же прохода есть сетчатый фильтр Бологое Ду50: у серии Бологое паспорт даёт тонкость 500 мкм на воде, температуру до +110 °C и давление до 2,5 МПа, с этими числами можно сравнивать требования проекта. Весь раздел — Фильтры сетчатые Seagull.

Чего не делать и где фильтр не подойдёт

• Под давлением крышку не откручивают: сначала закрывают кран перед фильтром и сбрасывают давление.
• Не принимайте число из чужой таблицы за параметр этой позиции: давление, температуру и сетку подтверждает паспорт поставщика.
• Сетка не заменяет тонкую очистку и не удаляет растворённое железо; для мелкой взвеси нужны фильтры тоньше.
• Стрелка на корпусе показывает направление потока; поставить фильтр наоборот — значит нарушить работу сетки.

Монтаж и обслуживание

Фильтр ставят по стрелке потока, крышкой вниз, оставляя место для откручивания крышки и выемки сетки. Перед фильтром — запорный кран. Фильтр не должен нести нагрузку от трубопровода, а оси соединяемых труб должны быть соосны. Резьбу уплотняют лентой ФУМ или льняной прядью. Для чистки закрывают кран, откручивают крышку, вынимают сетку, промывают её (повреждённую меняют) и ставят на место с новой прокладкой.
