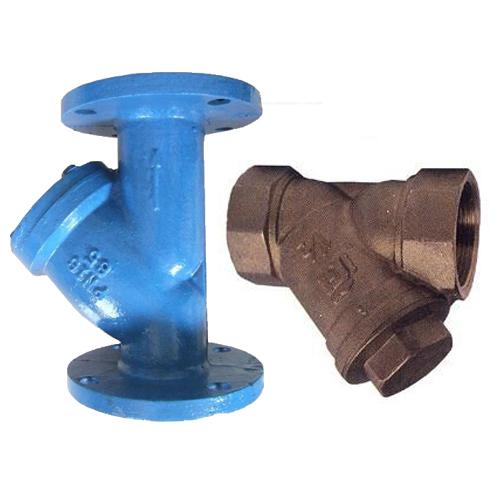

Фильтр сетчатый Seagull Ду32
Фильтр сетчатый Seagull Ду32 обеспечивает надежную очистку воды с размером ячейки 0,5 мм.
- Тип
- Фильтры
Фильтр сетчатый Seagull Ду32 — грубый сетчатый фильтр Ду 32, который ставят в водяную линию перед оборудованием, чувствительным к грязи. В карточке заданы исключительно название и проход, остальные параметры уточняются по паспорту.
Зачем нужен сетчатый фильтр в водяной линии
Сетка ставится на пути потока и не пропускает крупные частицы к оборудованию. Это самая простая и недорогая защита, но она работает лишь по размеру ячейки: ферромагнитную пыль, прошедшую сквозь сетку, он не соберёт. В правилах проектирования тепловых пунктов (СП 41-101-95) перед механическими водосчётчиками и пластинчатыми водоподогревателями по ходу воды предусмотрены сетчатые фильтры. Выбирать фильтр сетчатый Seagull Ду32 имеет смысл для линий, где достаточно сетки и нет ферромагнитной окалины; для окалины лучше магнитные ФММ и ФМФ.
Характеристики: Фильтр сетчатый Seagull Ду32
| Характеристика | Величина |
|---|---|
| Q при скорости 1 м/с | 2,9 м³/ч (48 л/мин) |
| Тонкость сетки | по паспорту партии |
| Площадь прохода | 804 мм² |
| Тип | сетчатый фильтр для воды |
| Расход при 2 м/с | 5,8 м³/ч (97 л/мин) |
| Присоединение | уточняем по паспорту; для Ду 32 типична резьба G 1 1/4 |
| Рабочие параметры | по паспорту партии |
| Условный проход | 32 мм |
| Корпус | по паспорту партии |
| Расход при 1,5 м/с | 4,3 м³/ч (72 л/мин) |
В таблице лишь то, что следует из названия позиции и расчёта: Ду 32 и пропускная способность по скорости. Давление, температуру, материал и тонкость сетки мы не приписываем, пока они не подтверждены паспортом поставщика.
Расшифровка обозначения: Фильтр сетчатый Seagull Ду32
Название складывается из трёх частей: тип (фильтр сетчатый), марка Seagull и условный проход Ду32 = 32 мм. Других кодов в обозначении нет, в итоге размер ячейки и присоединение берём из паспорта.
Подбор Ду по расходу и скорости воды
Скорость воды в трубе Ду 32 при расходе Q равна v = Q ÷ 3600 ÷ A, где площадь прохода A = 804 мм². При v = 1 м/с расход составит 2,9 м³/ч (48 л/мин), при 1,5 м/с — 4,3 м³/ч (72 л/мин), при 2 м/с — 5,8 м³/ч (97 л/мин).
Для расхода 4,3 м³/ч (72 л/мин) получаем такие скорости по размерам: Ду 15 — 6,83 м/с, Ду 20 — 3,84 м/с, Ду 25 — 2,46 м/с, Ду 40 — 0,96 м/с, Ду 50 — 0,61 м/с. Фильтр не должен быть уже трубопровода — иначе скорость на нём вырастет, а сетка забьётся быстрее. Сопротивление чистой сетки зависит от ячейки и конструкции; на месте его измеряют манометрами до и после, а в проекте закладывают запас.
Фильтр сетчатый Seagull Ду32: запорная арматура, манометры и запасные части
К фильтру берут запорную арматуру до него, манометры до и после (по перепаду видно засорение) и, при необходимости, запасную сетку с прокладкой. Номер сетки сверяют по маркировке на корпусе, поэтому пришлите фото.
Аналоги и замена
Соседние размеры: Seagull Ду20, Seagull Ду40. Ближайшая замена с паспортными данными — Бологое Ду32 (вода: сетка 500 мкм, до +110 °C, PN 2,5 МПа). Если нужна магнитная ступень, смотрите ФММ и ФМФ. Весь раздел — Фильтры сетчатые Seagull.
Подбор и ограничения
- Не принимайте число из чужой таблицы за параметр этой позиции: давление, температуру и сетку подтверждает паспорт поставщика.
- Фильтр не должен быть уже трубы: Ду 32 подбирают под расход, иначе скорость растёт и сетка забивается чаще.
- Под давлением крышку не откручивают: сначала закрывают кран перед фильтром и сбрасывают давление.
- Стрелка на корпусе показывает направление потока; поставить фильтр наоборот — значит нарушить работу сетки.
Монтаж и обслуживание
Фильтр ставят по стрелке потока, крышкой вниз, оставляя место для откручивания крышки и выемки сетки. Перед фильтром — запорный кран. Фильтр не должен нести нагрузку от трубопровода, а оси соединяемых труб должны быть соосны. Резьбу уплотняют лентой ФУМ или льняной прядью. Для чистки закрывают кран, откручивают крышку, вынимают сетку, промывают её (повреждённую меняют) и ставят на место с новой прокладкой.
