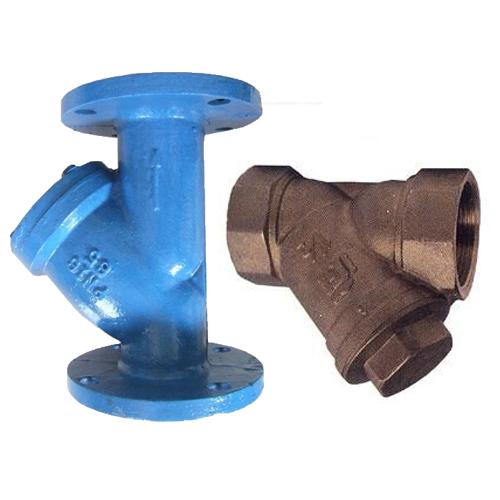

Фильтр сетчатый Бологое Ду20

Фильтр сетчатый Бологое Ду20 — латунный сетчатый фильтр с внутренней резьбой G3/4 для холодной и горячей воды. Паспортные данные: сетка 500 мкм, температура до +110 °C, PN 2,5 МПа, масса 0,242 кг.

Предварительная очистка воды перед счётчиком

По паспорту фильтры этой серии очищают воду в хозяйственно-питьевых и технологических трубопроводах и работают в паре со счётчиками воды. Вода проходит сквозь цилиндрическую мелкоячеистую сетку к выходному патрубку, твёрдые частицы остаются на сетке и удаляются при её очистке. Корпус сделан из латуни ЛС59-1 или ЛЦ40СД, сетка — из стали 12Х18Н9Т. Выбирать фильтр сетчатый Бологое Ду20 имеет смысл, когда нужен компактный фильтр с паспортными данными, а не «универсальный» сетчатый.

Характеристики: Фильтр сетчатый Бологое Ду20

Данные взяты из паспорта изготовителя (редакция 2023 года). В более ранней редакции давление указано как 1,6–2,5 МПа; значения вашей партии сверим с паспортом.

Обозначение по частям

В паспорте типоразмеры записаны как «20-500-2»: первое число — Ду, второе — номинальная тонкость фильтрации в микрометрах (500 для воды, 100 для газа), смысл последней цифры «2» паспорт не раскрывает, значит мы её не толкуем. В каталоге артикул воды — с индексом А50, газовое исполнение — А10.

Какой расход выдержит фильтр сетчатый Бологое Ду20

Скорость воды в трубе Ду 20 при расходе Q равна v = Q ÷ 3600 ÷ A, где площадь прохода A = 314 мм². При v = 1 м/с расход составит 1,1 м³/ч (19 л/мин), при 1,5 м/с — 1,7 м³/ч (28 л/мин), при 2 м/с — 2,3 м³/ч (38 л/мин).

При расходе 1,7 м³/ч (28 л/мин) скорость в разных размерах: Ду 15 — 2,67 м/с, Ду 25 — 0,96 м/с, Ду 32 — 0,59 м/с, Ду 40 — 0,38 м/с, Ду 50 — 0,24 м/с. Фильтр должен соответствовать диаметру линии, а не быть уже её. Масса фильтра Ду 20 — 0,242 кг, это важно для опор и вибрации, особенно на пластиковых трубах.

Фильтр сетчатый Бологое Ду20: кран, прокладка и уплотнение резьбы

Перед фильтром нужен шаровой кран или вентиль. Для резьбы G3/4 используют ФУМ или льняную прядь, а при каждой чистке заменяют фторопластовую прокладку.

Аналоги и замена

Соседние размеры: Бологое Ду15, Бологое Ду32, Бологое Ду25. Для сравнения того же прохода — сетчатый фильтр Seagull Ду20; у Seagull параметры подтверждаются по паспорту партии. С магнитами — ФММ и ФМФ. Весь раздел — Фильтры сетчатые Бологое.

Подбор и ограничения

• Для воды паспорт заявляет температуру до +110 °C и PN 2,5 МПа; газовое исполнение (жёлтая крышка, магнит в крышке, сетка 100 мкм, Ду 15–25) — другая позиция.
• Сетка 500 мкм — грубая очистка; для мелкой взвеси нужен второй фильтр после этого.
• Фильтр ставят крышкой вниз по стрелке на корпусе; в обратном направлении сетка работает неправильно.
• Условия эксплуатации — УХЛ4: температура окружающей среды от +1 до +40 °C, поэтому наружная установка без укрытия не предусмотрена.

Установка и чистка

Монтаж: перед счётчиком, крышкой вниз, по стрелке; места под крышкой должно хватать для вынимания сетки. При значительном падении давления из-за загрязнения закрывают кран, откручивают крышку, вынимают сетку, очищают её (повреждённую заменяют) и меняют фторопластовую прокладку. Паспорт называет срок службы 10 лет и гарантийный срок 7 лет со дня производства.
