Фильтры магнитные механические, грязевики
5 разделов
Раздел «Фильтры магнитные механические, грязевики» объединяет изделия, которые очищают воду и другие неагрессивные жидкости от песка, окалины и продуктов коррозии до того, как они попадут в насосы, водосчётчики, теплообменники и запорную арматуру. Магнитно-механический фильтр задерживает частицы сеткой, а ферромагнитные примеси — магнитами; сетчатый фильтр работает только сеткой; грязевик осаждает крупные частицы в расширенном корпусе-отстойнике. Все фильтры магнитные механические, грязевики поставляем по России и СНГ, цена и срок — по заявке.
Что входит в раздел «Фильтры магнитные механические, грязевики»
| Подраздел | Присоединение | Где применяют |
|---|---|---|

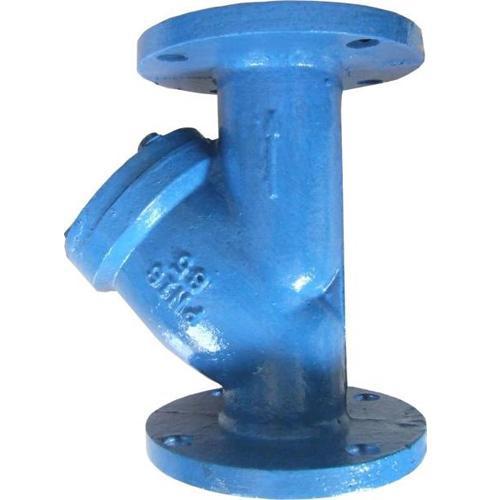

| Фильтры ФМФ | фланцевое | подающие и обратные трубопроводы систем теплоснабжения |
| Фильтры ФММ | муфтовое (резьба) | вводы небольшого диаметра, защита приборов |
| Фильтры сетчатые Бологое | муфтовое, латунный корпус | водопроводы и газопроводы перед счётчиками |

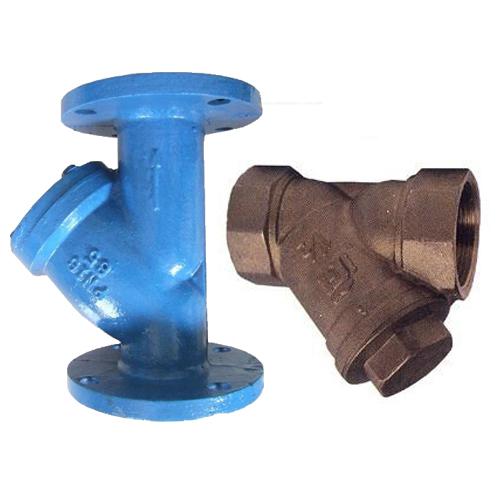

| Фильтры сетчатые Seagull | муфтовое | бытовые и инженерные сети воды |
| Грязевики вертикальные фланцевые | фланцевое | тепловые пункты, элеваторные узлы, вводы водоснабжения |
Технические характеристики: фильтры магнитные механические, грязевики по паспортам и ТУ
| Изделие | Давление | Температура | Очистка |
|---|---|---|---|
| ФМФ по ТУ 400-09-91-98 | до 1,6 МПа | от 5 до 150 °С | сетка 1,4×1,4 или 2×2 мм и магниты |
| ФММ по ТУ 400-09-91-98 | до 1,6 МПа | от 5 до 150 °С | сетка 1,2×1,2 или 1,4×1,4 мм и магниты |
| Фильтр БАЗ для воды | PN 2,5 МПа | до +110 °С | 500 мкм |
| Фильтр БАЗ для газа | PN 2,5 МПа | от -60 до +50 °С | 100 мкм, ферритовый магнит |
| Грязевик ТС-569 | 1,6 или 2,5 МПа | — | отстойник и сетка 2,0×2,0 или 1,6×1,6 мм |
Как выбрать фильтр или грязевик
Сначала определите место в схеме. По СП 41-101-95 грязевики в тепловом пункте ставят на подающем трубопроводе сразу после первой запорной арматуры и на обратном — перед регулирующими устройствами, насосами и приборами учёта; перед механическими водосчётчиками и пластинчатыми водоподогревателями по ходу воды устанавливают сетчатые ферромагнитные фильтры. Поэтому в одной схеме часто нужны оба вида изделий из раздела «Фильтры магнитные механические, грязевики»: грязевик снимает крупную взвесь, фильтр дочищает поток перед прибором.
Дальше выбирают присоединение и диаметр. На трубопроводах от Ду 50 удобнее фланцевый ФМФ; на вводах малого диаметра — муфтовый ФММ или латунный сетчатый фильтр. Магнитная вставка важна там, где в воде много ржавчины и окалины: её частицы проходят крупную сетку, но задерживаются на магнитах. Конструкция магнитно-механических фильтров ФММ и ФМФ защищена патентом № 2200614: внутри цилиндрической сетки на стержне стоят чередующиеся магнитные и немагнитные шайбы.
Установка и эксплуатация
Правила монтажа общие, когда устанавливают фильтры магнитные механические, грязевики: перед установкой трубопровод промывают. Фильтр ставят в доступном для осмотра месте, стрелка на корпусе — по направлению потока, без натягов и перекосов. До и после грязевиков, фильтров и водомеров предусматривают штуцеры для манометров: по перепаду давления видно, когда пора чистить сетку. Чистку выполняют только при отсутствии давления в трубопроводе. Шлам из грязевика удаляют через дренаж, не отключая его от системы.
