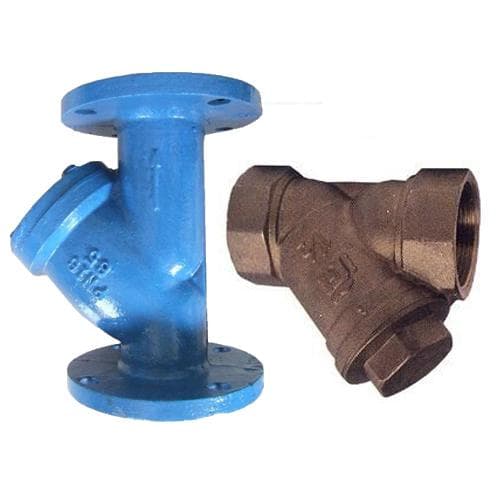

Фильтр сетчатый Бологое Ду50
Фильтр сетчатый Бологое Ду50 предназначен для очистки воды от механических примесей. Компактный и надежный элемент гидросистем.
- Тип
- Фильтры
Фильтр сетчатый Бологое Ду50 — латунный сетчатый фильтр с внутренней резьбой G2 для холодной и горячей воды. Паспортные данные: сетка 500 мкм, температура до +110 °C, PN 2,5 МПа, масса 1,128 кг.
Предварительная очистка воды перед счётчиком
Назначение — предварительная очистка воды перед приборами и арматурой; в паспорте прямо рекомендована совместная установка со счётчиками. Вода проходит сквозь цилиндрическую мелкоячеистую сетку к выходному патрубку, твёрдые частицы остаются на сетке и удаляются при её очистке. Материалы по паспорту: латунь ЛС59-1 либо ЛЦ40СД для корпуса, сталь 12Х18Н9Т для сетки. Выбирать фильтр сетчатый Бологое Ду50 имеет смысл, когда нужен компактный фильтр с паспортными данными, а не «универсальный» сетчатый.
Характеристики: Фильтр сетчатый Бологое Ду50
| Характеристика | Величина |
|---|---|
| Тонкость фильтрации | 500 мкм (вода) |
| Корпус | латунь ЛС59-1 или ЛЦ40СД |
| Масса | 1,128 кг |
| Тип | сетчатый фильтр для воды |
| Условный проход | 50 мм |
| Фильтрующий элемент | сталь 12Х18Н9Т |
| Срок службы | 10 лет по паспорту |
| Присоединение | G2-В (внутренняя) |
| Длина B | 120 мм |
| Номинальное давление | 2,5 МПа |
Данные взяты из паспорта изготовителя (редакция 2023 года). В более ранней редакции давление указано как 1,6–2,5 МПа; значения вашей партии сверим с паспортом.
Расшифровка обозначения: Фильтр сетчатый Бологое Ду50
В паспорте типоразмеры записаны как «50-500-2»: первое число — Ду, второе — номинальная тонкость фильтрации в микрометрах (500 для воды, 100 для газа), смысл последней цифры «2» паспорт не раскрывает, в итоге мы её не толкуем. В каталоге артикул воды — с индексом А50, газовое исполнение — А10.
Подбор Ду по расходу воды
Для начала перевод расхода в скорость: v = Q ÷ 3600 ÷ A, A для Ду 50 — 1963 мм². Скорость 1 м/с соответствует 7,1 м³/ч (118 л/мин), 1,5 м/с — 10,6 м³/ч (177 л/мин), 2 м/с — 14,1 м³/ч (236 л/мин).
Для расхода 10,6 м³/ч (177 л/мин) получаем скорости по размерам: Ду 15 — 16,67 м/с, Ду 20 — 9,38 м/с, Ду 25 — 6 м/с, Ду 32 — 3,66 м/с, Ду 40 — 2,34 м/с. Выбор Ду по расходу важнее, чем подгонка под резьбу. Масса фильтра Ду 50 — 1,128 кг, это важно для опор и вибрации, особенно на пластиковых трубах.
Фильтр сетчатый Бологое Ду50: кран, прокладка и уплотнение резьбы
По паспорту перед фильтром обязательно ставят шаровой кран или запорный вентиль. Резьбу уплотняют лентой ФУМ или льняной прядью; при чистке меняют фторопластовую прокладку, в итоге берите запас.
Аналоги и замена
Соседние размеры: Бологое Ду32, Бологое Ду40. Тот же Ду в другой марке — Seagull Ду50, но у него паспортных чисел нет, в итоге данные уточняются. Если нужна магнитная ступень, смотрите ФММ и ФМФ. Весь раздел — Фильтры сетчатые Бологое.
Подбор и ограничения
- Сетка 500 мкм — грубая очистка; для мелкой взвеси нужен второй фильтр после этого.
- Для воды паспорт заявляет температуру до +110 °C и PN 2,5 МПа; газовое исполнение (жёлтая крышка, магнит в крышке, сетка 100 мкм, Ду 15–25) — другая позиция.
- Фильтр не должен испытывать нагрузок от трубопровода; несоосность соединяемых труб — не больше 3 мм на 1 м длины плюс 1 мм на каждый следующий метр.
- Условия эксплуатации — УХЛ4: температура окружающей среды от +1 до +40 °C, поэтому наружная установка без укрытия не предусмотрена.
Установка и чистка
Фильтр встраивают в трубопровод перед счётчиком воды крышкой вниз, стрелка на корпусе — по потоку; оставляют место для откручивания крышки и выемки сетки. При значительном падении давления из-за загрязнения закрывают кран, откручивают крышку, вынимают сетку, очищают её (повреждённую заменяют) и меняют фторопластовую прокладку. Срок службы по паспорту — 10 лет, гарантия по редакции 2023 года — 7 лет со дня производства.
