Фильтр сетчатый Seagull Ду25 обеспечивает эффективную очистку воды в гидравлических системах.

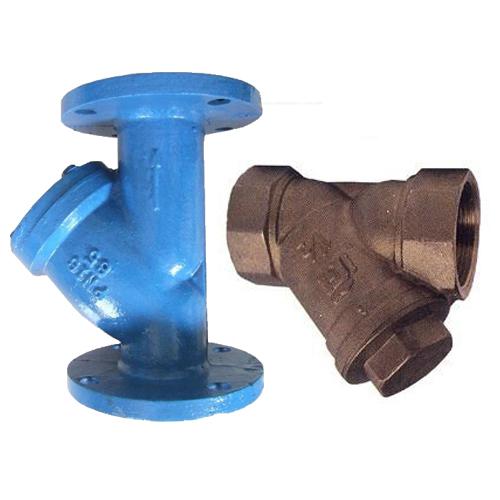

Фильтр сетчатый Seagull Ду25 — механический фильтр с сеткой на проходе Ду 25. Применяют перед счётчиками, насосами и регулирующей арматурой; технические данные партии (резьба, материал, давление, тонкость) подтверждаем по паспорту.
Сетчатый фильтр задерживает твёрдые частицы по размеру ячейки: песок, окалину, обломки уплотнений. Он не очищает воду от растворённого железа и мелкой взвеси, зато избавляет от механических причин заклинивания. В правилах проектирования тепловых пунктов (СП 41-101-95) перед механическими водосчётчиками и пластинчатыми водоподогревателями по ходу воды предусмотрены сетчатые фильтры. Ставить фильтр сетчатый Seagull Ду25 следует до защищаемого прибора и после запорной арматуры, чтобы фильтр можно было отключить для чистки.
| Показатель | Данные |
|---|---|
| Расход при 2 м/с | 3,5 м³/ч (59 л/мин) |
| Присоединение | уточняем по паспорту; для Ду 25 типична резьба G 1 |
| Рабочие параметры | по паспорту партии |
| Площадь прохода | 491 мм² |
| Материал корпуса | по паспорту партии |
| Ячейка сетки | по паспорту партии |
| Ду | Ду 25 |
| Q при скорости 1 м/с | 1,8 м³/ч (29 л/мин) |
| Изделие | фильтр сетчатый |
| Q при скорости 1,5 м/с | 2,7 м³/ч (44 л/мин) |
Мы не заполняем строки о материале, давлении и сетке «по умолчанию»: эти значения у разных изготовителей отличаются, значит на странице стоит пометка «по паспорту партии». Расчётные строки ниже проверяются арифметикой.
Название складывается из трёх частей: тип (фильтр сетчатый), марка Seagull и условный проход Ду25 = 25 мм. Других кодов в обозначении нет, значит размер ячейки и присоединение берём из паспорта.
Площадь круга Ду 25 — 491 мм². Отсюда расход при скорости 1 м/с равен 1,8 м³/ч (29 л/мин), при 1,5 м/с — 2,7 м³/ч (44 л/мин), при 2 м/с — 3,5 м³/ч (59 л/мин). Сравнивайте эти цифры с расчётной скоростью вашей линии.
Для расхода 2,7 м³/ч (44 л/мин) получаем такие скорости по размерам: Ду 15 — 4,17 м/с, Ду 20 — 2,34 м/с, Ду 32 — 0,92 м/с, Ду 40 — 0,59 м/с, Ду 50 — 0,38 м/с. Фильтр не должен быть уже трубопровода — иначе скорость на нём вырастет, а сетка забьётся быстрее. Потерю давления на сетке рассчитать без паспортного коэффициента нельзя, поэтому после монтажа перепад определяют по манометрам до и после фильтра.
Перед фильтром нужен запорный кран или вентиль — иначе чистку придётся делать при остановке всей линии. До и после фильтра предусматривают штуцеры для манометров: СП 41-101-95 включает их для фильтров и водомеров. Запасную сетку и прокладку заказывают по маркировке на корпусе.
Соседние размеры: Seagull Ду20, Seagull Ду32. Ближайшая замена с паспортными данными — Бологое Ду25 (вода: сетка 500 мкм, до +110 °C, PN 2,5 МПа). Если нужна магнитная ступень, смотрите ФММ и ФМФ. Весь раздел — Фильтры сетчатые Seagull.
Монтаж по стрелке на корпусе, крышкой вниз, со свободным пространством под крышкой. До фильтра нужен кран или вентиль. Трубопровод не должен давить на корпус; несоосность труб недопустима. Резьбовое соединение уплотняют ФУМ или льняной прядью. Чистка: перекрыть поток, снять крышку, достать и промыть сетку, осмотреть прокладку и собрать фильтр в обратном порядке.
