Фильтр ФМФ-65

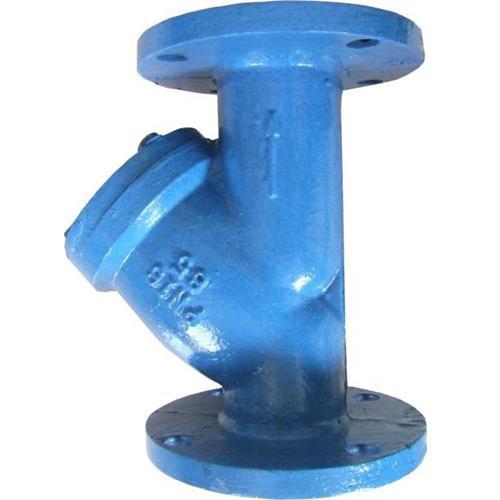

Фильтр ФМФ-65 — магнитный фильтр с фланцевым присоединением для воды и неагрессивных жидкостей: Ду 65, чугунный корпус, сетка и стержень с магнитами из нержавеющей стали. Давление до 1,6 МПа, температура среды от 5 до 150 °C.

Двухступенчатая очистка воды

Внутри корпуса стоит цилиндрическая сетка из нержавеющей стали (ячейка 1,4×1,4 мм) и соосный стержень с набором магнитных и немагнитных шайб. Вода идёт через сетку, затем мимо магнитов: окалина и стружка остаются внутри. Конструкция фильтров ФММ, ФММВ, ФМФ и ФМФВ защищена патентом № 2200614; для очистки фильтр открывают, вывернув пробку. Типичное место — подающая и обратная линия теплоснабжения, закрытая или открытая; для водоснабжения выпускается исполнение ФМФВ (5…90 °C). Заказывать фильтр ФМФ-65 необходимо под реальный расход линии, а не по диаметру трубы.

Характеристики: Фильтр ФМФ-65

Все габариты и масса взяты из таблицы изготовителя (исполнение по ТУ 400-09-91-98). Перед монтажом сверьте длину 290 мм с зазором между фланцами на трубопроводе.

Расшифровка обозначения ФМФ-65

ФМФ — фильтр магнитный фланцевый (сетка и магниты, фланцевое присоединение); число после дефиса — условный проход Ду в миллиметрах, здесь 65 мм. Буква В в конце (ФМФВ) означала бы исполнение для холодного и горячего водоснабжения до 90 °C — в этом обозначении её нет.

Скорость воды и потеря напора: Фильтр ФМФ-65

Сначала перевод расхода в скорость: v = Q ÷ 3600 ÷ A, A для Ду 65 — 3318 мм². Скорость 1 м/с соответствует 11,9 м³/ч (199 л/мин), 1,5 м/с — 17,9 м³/ч (299 л/мин), 2 м/с — 23,9 м³/ч (398 л/мин).

Потеря напора на чистом фильтре считается по сопротивлению S: H = S × Q², где S для Ду 65 равно 6,4×10⁻⁴ м/(м³/ч)². При 11,9 м³/ч (1 м/с) H = 6,4×10⁻⁴ × 11,9² = 0,091 м вод. ст., то есть 0,9 кПа (0,009 бар); при 17,9 м³/ч (1,5 м/с) H = 0,205 м, или 2,02 кПа (0,02 бар). Для пересчёта: 1 м водяного столба — 9,81 кПа. Чтобы потеря достигла 1 м, расход пришлось бы поднять до 39,5 м³/ч, другими словами до скорости 3,3 м/с: в нормальном диапазоне скоростей фильтр ФМФ-65 почти не добавляет сопротивления.

Тот же расход 17,9 м³/ч в соседних размерах даёт такие значения: Ду 50: v = 2,54 м/с, H = 0,533 м; Ду 80: v = 0,99 м/с, H = 0,101 м. Выбирайте Ду так, чтобы скорость и потеря напора укладывались в расчёт сети.

Фильтр ФМФ-65: ответные фланцы, арматура и манометры

Ответные фланцы подбирают по числу отверстий: 4 шт. диаметром 18 мм, к ним нужны шпильки и прокладки. До фильтра ставят запорную арматуру, чтобы его можно было отключить для чистки, а до и после — штуцеры для манометров: по перепаду видно, что сетка засорилась.

Аналоги и замена

Соседние размеры: ФМФ-200, ФМФ-50, ФМФ-80. С резьбой вместо фланцев выпускаются фильтры ФММ на Ду 20–40; сетчатые фильтры Бологое и Seagull лишены магнитов, но компактнее. Для того же диаметра на сайте есть грязевик Ду65: он отстаивает крупную грязь, а ФМФ дополнительно ловит ферромагнитную пыль. Все позиции — в разделе Фильтры ФМФ.

Подбор и ограничения

• Температура — от 5 до 150 °C; для водоснабжения лучше брать исполнение ФМФВ, у которого верхний предел 90 °C.
• Среда — вода и неагрессивные жидкости при давлении до 1,6 МПа; для агрессивных сред изготовитель фильтр не заявляет.
• Сетка 1,4×1,4 мм не заменяет тонкую фильтрацию: мелкая взвесь пройдёт, для неё нужны фильтры тоньше.
• Масса 16,5 кг: фильтр ставят на прочные опоры, чтобы масса трубопровода не передавалась на корпус.

Монтаж и обслуживание

Трубопровод до монтажа промыт; фильтр устанавливают пробкой вниз в месте, куда можно подойти для осмотра, направление потока — по стрелке. Зазор между фланцами делают больше длины фильтра на 10–15 мм, шпильки затягивают равномерно, крест-накрест; после монтажа проверяют герметичность. Когда расход заметно падает, перекрывают поток, выкручивают пробку и очищают сетку с магнитным стержнем; работать под давлением нельзя.
