Фильтр сетчатый Seagull Ду15
Фильтр сетчатый Seagull Ду15 обеспечивает эффективную очистку воды. Компактный и легкий, подходит для различных систем.
- Тип
- Фильтры

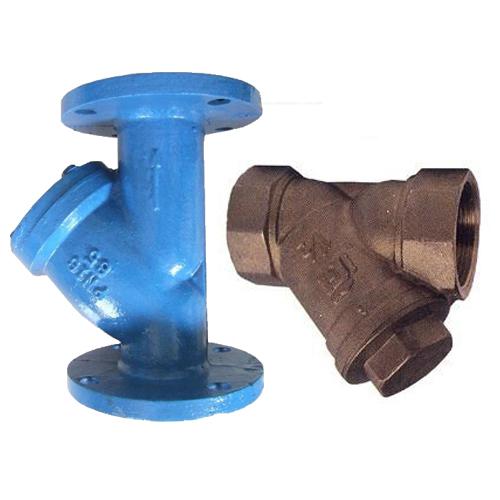

Фильтр сетчатый Seagull Ду15 — грубый сетчатый фильтр Ду 15, который ставят в водяную линию перед оборудованием, чувствительным к грязи. В карточке заданы только название и проход, остальные параметры уточняются по паспорту.
Что даёт сетчатый фильтр на Ду 15
Сетчатый фильтр задерживает твёрдые частицы по размеру ячейки: песок, окалину, обломки уплотнений. Он не очищает воду от растворённого железа и мелкой взвеси, зато избавляет от механических причин заклинивания. В правилах проектирования тепловых пунктов (СП 41-101-95) перед механическими водосчётчиками и пластинчатыми водоподогревателями по ходу воды предусмотрены сетчатые фильтры. Ставить фильтр сетчатый Seagull Ду15 нужно до защищаемого прибора и после запорной арматуры, чтобы фильтр разрешено было отключить для чистки.
Характеристики: Фильтр сетчатый Seagull Ду15
| Что проверено | Значение |
|---|---|
| Рабочие параметры | по паспорту партии |
| Тип | фильтр сетчатый |
| Расход при 1,5 м/с | 1 м³/ч (16 л/мин) |
| Резьба или фланец | уточняем по паспорту; для Ду 15 типична резьба G 1/2 |
| Условный проход | 15 мм |
| Q при скорости 1 м/с | 0,6 м³/ч (11 л/мин) |
| Тонкость сетки | по паспорту партии |
| Расход при 2 м/с | 1,3 м³/ч (21 л/мин) |
| Площадь прохода | 177 мм² |
| Материал корпуса | по паспорту партии |
Мы не заполняем строки о материале, давлении и сетке «по умолчанию»: эти значения у разных изготовителей отличаются, значит на странице стоит пометка «по паспорту партии». Расчётные строки ниже проверяются арифметикой.
Расшифровка обозначения: Фильтр сетчатый Seagull Ду15
«Фильтр сетчатый» — фильтр, у которого фильтрующий элемент — сетка; Seagull — маркировка из названия позиции; Ду15 — условный проход 15 мм. Расшифровки остальных букв и цифр в названии нет, их не придумываем.
Подбор Ду по расходу и скорости воды
Скорость воды в трубе Ду 15 при расходе Q равна v = Q ÷ 3600 ÷ A, где площадь прохода A = 177 мм². При v = 1 м/с расход составит 0,6 м³/ч (11 л/мин), при 1,5 м/с — 1 м³/ч (16 л/мин), при 2 м/с — 1,3 м³/ч (21 л/мин).
Тот же расход 1 м³/ч (16 л/мин) в трубах других размеров даёт скорость: Ду 20 — 0,84 м/с, Ду 25 — 0,54 м/с, Ду 32 — 0,33 м/с, Ду 40 — 0,21 м/с, Ду 50 — 0,14 м/с. Выбирайте Ду так, чтобы скорость оставалась в пределах расчёта вашей сети; более узкий фильтр на ту же линию создаст лишнее сопротивление. Потерю давления на сетке рассчитать без паспортного коэффициента не допускается, в итоге после монтажа перепад определяют по манометрам до и после фильтра.
Фильтр сетчатый Seagull Ду15: запорная арматура, манометры и запасные части
Перед фильтром нужен запорный кран или вентиль — иначе чистку придётся делать при остановке всей линии. До и после фильтра предусматривают штуцеры для манометров: СП 41-101-95 включает их для фильтров и водомеров. Запасную сетку и прокладку заказывают по маркировке на корпусе.
Соседние размеры и похожие изделия
Соседние размеры: Seagull Ду20, Seagull Ду25. Для того же прохода есть сетчатый фильтр Бологое Ду15: у серии Бологое паспорт даёт тонкость 500 мкм на воде, температуру до +110 °C и давление до 2,5 МПа, с этими числами допустимо сравнивать требования проекта. Весь раздел — Фильтры сетчатые Seagull.
Подбор и ограничения
- Фильтр не должен быть уже трубы: Ду 15 подбирают под расход, иначе скорость растёт и сетка забивается чаще.
- Под давлением крышку не откручивают: сначала закрывают кран перед фильтром и сбрасывают давление.
- Стрелка на корпусе показывает направление потока; поставить фильтр наоборот — значит нарушить работу сетки.
- Сетка не заменяет тонкую очистку и не удаляет растворённое железо; для мелкой взвеси нужны фильтры тоньше.
Монтаж и обслуживание
Монтаж по стрелке на корпусе, крышкой вниз, со свободным пространством под крышкой. До фильтра нужен кран или вентиль. Фильтр не должен нести нагрузку от трубопровода, а оси соединяемых труб должны быть соосны. Резьбу уплотняют лентой ФУМ или льняной прядью. Для чистки закрывают кран, откручивают крышку, вынимают сетку, промывают её (повреждённую меняют) и ставят на место с новой прокладкой.
