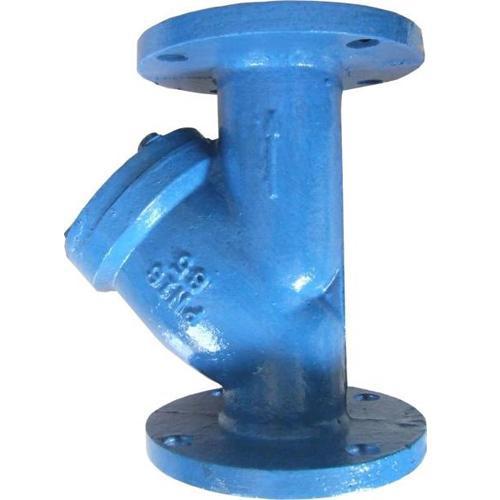

Фильтр ФМФ-50 — магнитный фильтр с фланцевым присоединением для воды и неагрессивных жидкостей: Ду 50, чугунный корпус, сетка и стержень с магнитами из нержавеющей стали. Давление до 1,6 МПа, температура среды от 5 до 150 °C.

Двухступенчатая очистка воды

Устройство двухступенчатое: сетка 1,4×1,4 мм задерживает твёрдые примеси, магнитная сборка на стержне собирает железо и окалину, которые иначе попали бы к насосам и регуляторам. По патенту № 2200614 корпус такой конструкции открывается через пробку, а набор шайб извлекается вместе со стержнем. Типичное место — подающая и обратная линия теплоснабжения, закрытая или открытая; для водоснабжения выпускается исполнение ФМФВ (5…90 °C). Заказывать фильтр ФМФ-50 необходимо под реальный расход линии, а не по диаметру трубы.

Характеристики: Фильтр ФМФ-50

Длина, высота, масса, ячейка сетки и число отверстий во фланце даны по таблице изготовителя для исполнения по ТУ 400-09-91-98; масса Ду 50 в разных редакциях таблицы указана как 10,0 и 8,6 кг, поэтому для монтажа с краном-балкой уточняйте у нас.

Как читается ФМФ-50

ФМФ — фильтр магнитный фланцевый (сетка и магниты, фланцевое присоединение); число после дефиса — условный проход Ду в миллиметрах, в этой позиции 50 мм. Буква В в конце (ФМФВ) означала бы исполнение для холодного и горячего водоснабжения до 90 °C — в этом обозначении её нет.

Скорость воды и потеря напора: Фильтр ФМФ-50

Для начала перевод расхода в скорость: v = Q ÷ 3600 ÷ A, A для Ду 50 — 1963 мм². Скорость 1 м/с соответствует 7,1 м³/ч (118 л/мин), 1,5 м/с — 10,6 м³/ч (177 л/мин), 2 м/с — 14,1 м³/ч (236 л/мин).

Потеря напора на чистом фильтре считается по сопротивлению S: H = S × Q², где S для Ду 50 равно 16,6×10⁻⁴ м/(м³/ч)². При 7,1 м³/ч (1 м/с) H = 16,6×10⁻⁴ × 7,1² = 0,083 м вод. ст., другими словами 0,81 кПа (0,008 бар); при 10,6 м³/ч (1,5 м/с) H = 0,187 м, или 1,83 кПа (0,018 бар). Для пересчёта: 1 м водяного столба — 9,81 кПа. Чтобы потеря достигла 1 м, расход пришлось бы поднять до 24,5 м³/ч, иначе говоря до скорости 3,5 м/с: в нормальном диапазоне скоростей фильтр ФМФ-50 почти не добавляет сопротивления.

Сравните Ду на одном и том же расходе 10,6 м³/ч: Ду 65: v = 0,89 м/с, H = 0,072 м; Ду 65: v = 0,89 м/с, H = 0,072 м. Если скорость в соседнем Ду выходит за расчётную для вашей линии, берите другой размер.

Что заказать вместе с фильтром

Ответные фланцы подбирают по числу отверстий: 4 шт. диаметром 18 мм, к ним нужны шпильки и прокладки. До фильтра ставят запорную арматуру, чтобы его можно было отключить для чистки, а до и после — штуцеры для манометров: по перепаду видно, что сетка засорилась.

Чем заменить или дополнить

Соседние размеры: ФМФ-200, ФМФ-80. Для малых диаметров есть магнитные муфтовые фильтры ФММ на Ду 20–40, а без магнитной ступени подойдут сетчатые фильтры Бологое. Грязевик Ду50 решает близкую задачу отстойником, но магнитной ступени у него нет. Все позиции — в разделе Фильтры ФМФ.

Где фильтр не подходит и чего не делать

• Магниты собирают только ферромагнитные частицы: песок, ил и известковый налёт задерживает лишь сетка.
• Среда — вода и неагрессивные жидкости при давлении до 1,6 МПа; для агрессивных сред изготовитель фильтр не заявляет.
• Чистить фильтр под давлением нельзя: сначала отключают участок и сбрасывают давление, потом выворачивают пробку.
• Сетка 1,4×1,4 мм не заменяет тонкую фильтрацию: мелкая взвесь пройдёт, для неё нужны фильтры тоньше.

Монтаж и обслуживание

Перед установкой трубопровод промывают. Фильтр ставят в доступном для осмотра месте пробкой вниз, стрелка на корпусе должна совпасть с направлением потока. Шпильки затягивают равномерно по перекрёстной схеме, зазор между фланцами — на 10–15 мм больше строительной длины 230 мм; потом проверяют герметичность. Когда расход заметно падает, перекрывают поток, выкручивают пробку и очищают сетку с магнитным стержнем; работать под давлением нельзя.
