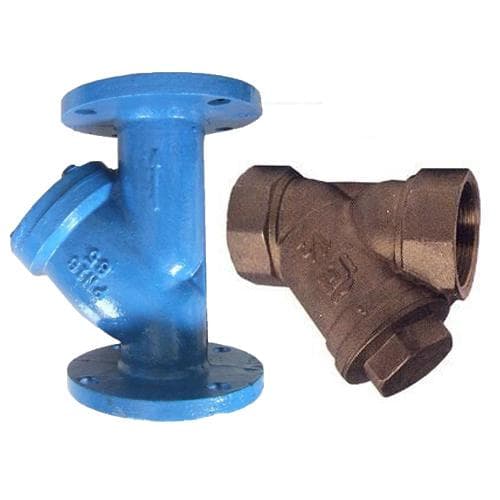

Фильтр сетчатый Бологое Ду32
Фильтр сетчатый Бологое Ду32 предназначен для очистки воды в гидравлических системах. Компактный и легкий, обеспечивает надежную фильтрацию.
- Тип
- Фильтры
Фильтр сетчатый Бологое Ду32 — сетчатый муфтовый латунный фильтр для воды: условный проход Ду 32, присоединение G1 1/4-В, высота 66 мм, масса 0,472 кг. По паспорту изготовителя вода — до +110 °C, сетка 500 мкм, PN 2,5 МПа.
Главное свойство: латунный корпус и сетка 500 мкм
Назначение — предварительная очистка воды перед приборами и арматурой; в паспорте прямо рекомендована совместная установка со счётчиками. Сетка закреплена крышкой; частицы, не прошедшие сквозь ячейки, остаются на ней, и их удаляют при чистке. Корпус сделан из латуни ЛС59-1 или ЛЦ40СД, сетка — из стали 12Х18Н9Т. Ставить фильтр сетчатый Бологое Ду32 стоит перед счётчиком воды или регулятором, которым вредит абразив.
Характеристики: Фильтр сетчатый Бологое Ду32
| Показатель | Данные |
|---|---|
| Масса | 0,472 кг |
| Длина B | 90 мм |
| Корпус | латунь ЛС59-1 или ЛЦ40СД |
| Фильтрующий элемент | сталь 12Х18Н9Т |
| Температура воды | до +110 °C |
| Условный проход | 32 мм |
| Тонкость фильтрации | 500 мкм номинальная |
| Тип | сетчатый фильтр для воды |
| Давление | 2,5 МПа |
Таблица построена по паспорту изготовителя редакции 2023 года. Предыдущая редакция давала давление 1,6–2,5 МПа; если для вашего проекта важно меньшее значение, это стоит указать в заявке.
Как читается название и артикул
Паспортное обозначение 32-500-2 читается так: 32 — условный проход, 500 — тонкость фильтрации в мкм для воды. Цифру «2» в конце изготовитель не поясняет. Для воды артикул содержит индекс А50, для газа — А10 (газовое исполнение — отдельная позиция).
Подбор Ду по расходу воды
Скорость воды в трубе Ду 32 при расходе Q равна v = Q ÷ 3600 ÷ A, где площадь прохода A = 804 мм². При v = 1 м/с расход составит 2,9 м³/ч (48 л/мин), при 1,5 м/с — 4,3 м³/ч (72 л/мин), при 2 м/с — 5,8 м³/ч (97 л/мин).
Для расхода 4,3 м³/ч (72 л/мин) получаем скорости по размерам: Ду 15 — 6,83 м/с, Ду 20 — 3,84 м/с, Ду 25 — 2,46 м/с, Ду 40 — 0,96 м/с, Ду 50 — 0,61 м/с. Выбор Ду по расходу важнее, чем подгонка под резьбу. Масса фильтра Ду 32 — 0,472 кг, это важно для опор и вибрации, особенно на пластиковых трубах.
Фильтр сетчатый Бологое Ду32: кран, прокладка и уплотнение резьбы
Перед фильтром нужен шаровой кран или вентиль. Для резьбы G1 1/4 используют ФУМ или льняную прядь, а при каждой чистке заменяют фторопластовую прокладку.
Соседние размеры и похожие изделия
Соседние размеры: Бологое Ду20, Бологое Ду50. Для сравнения того же прохода — сетчатый фильтр Seagull Ду32; у Seagull параметры подтверждаются по паспорту партии. С магнитами — ФММ и ФМФ. Весь раздел — Фильтры сетчатые Бологое.
Подбор и ограничения
- Условия эксплуатации — УХЛ4: температура окружающей среды от +1 до +40 °C, в итоге наружная установка без укрытия не предусмотрена.
- Фильтр не должен испытывать нагрузок от трубопровода; несоосность соединяемых труб — не более 3 мм на 1 м длины плюс 1 мм на каждый следующий метр.
- Сетка 500 мкм — грубая очистка; для мелкой взвеси нужен второй фильтр после этого.
- Для воды паспорт заявляет температуру до +110 °C и PN 2,5 МПа; газовое исполнение (жёлтая крышка, магнит в крышке, сетка 100 мкм, Ду 15–25) — другая позиция.
Установка и чистка
Фильтр встраивают в трубопровод перед счётчиком воды крышкой вниз, стрелка на корпусе — по потоку; оставляют место для откручивания крышки и выемки сетки. При значительном падении давления из-за загрязнения закрывают кран, откручивают крышку, вынимают сетку, очищают её (повреждённую заменяют) и меняют фторопластовую прокладку. Паспорт называет срок службы 10 лет и гарантийный срок 7 лет со дня производства.
