Баллон SHB 10
- Тип
- Гидрооборудование

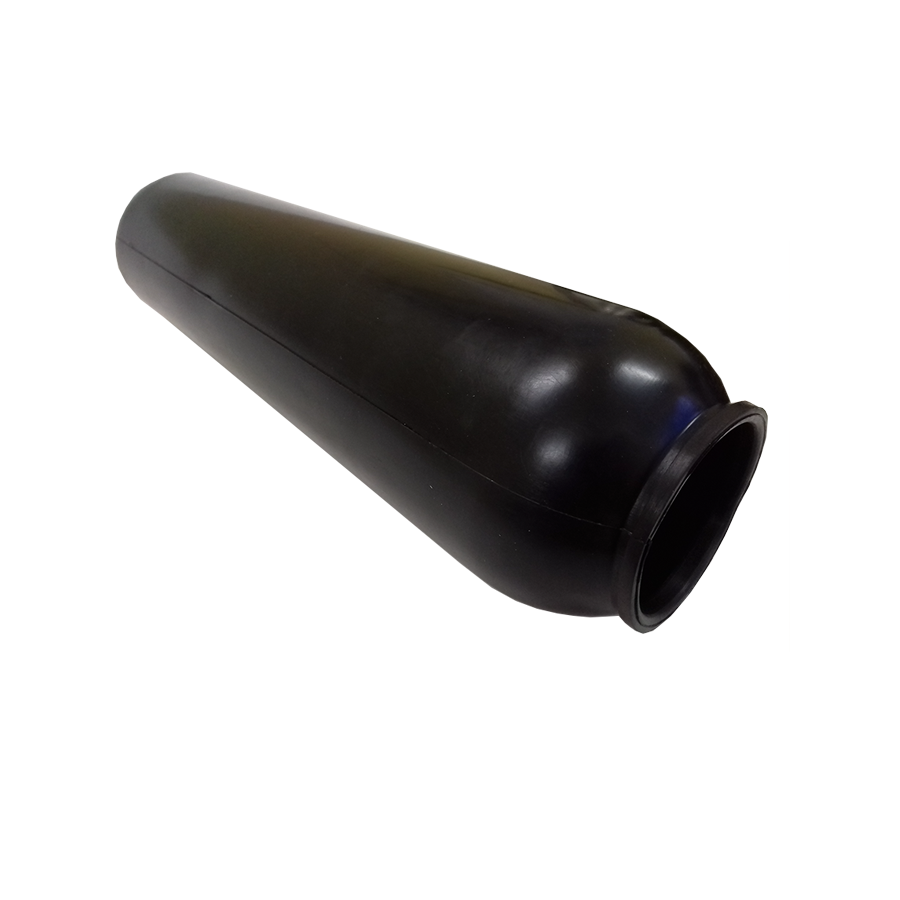

Баллон SHB 10 относится к запасным частям гидроаккумуляторов: сменный баллон под ряд HB, объём 10 л. Эластичный баллон — рабочая часть баллонного аккумулятора: в нём заперт азот, и именно он изнашивается раньше корпуса. Ниже — разбор названия SHB 10, расчёт по объёму и список того, что проверить при заказе.
Для чего нужен «Баллон SHB 10»
Баллон работает в паре с корпусом аккумулятора ряда HB: давление жидкости сжимает баллон, азот внутри сжимается и накапливает энергию, при падении давления баллон расправляется. Давление жидкости должно быть минимум на 10 % выше давления зарядки, иначе баллон бьётся о корпус.
Материал баллона подбирается по жидкости: для HTR доступны исполнения HNBR, EPDM, FPM и серия LT до −40 °C. Каталог FOX не даёт буквенного кода материала, поэтому при заказе материал называют словами.
Технические данные: Баллон SHB 10
| Показатель | Данные |
|---|---|
| Назначение | сменный баллон гидроаккумулятора |
| Ряд (по названию) | HB |
| Ремонт аккумулятора | ремонтируется снизу |
| Объём | 10 л (условный) |
| Давление ряда | 350, 480 или 690 бар |
В таблице собрано то, что можно подтвердить документом FOX или названием карточки.
Что значит каждая часть в «Баллон SHB 10»
Название SHB 10 разбираем так:
- S — префикс «S» в таблицах FOX 2025 года не расшифрован; по названию это сменный баллон для ряда HB
- HB — ряд аккумуляторов HB: баллонный, ремонтируется снизу
- 10 — литраж типоразмера HB10 в таблицах каталога не найден, число в названии принимаем за условный объём
Часть обозначения, которой нет в таблицах каталога, мы не толкуем и не угадываем: значение сверим с производителем при заказе.
Арифметика для баллона 10 л
Азот для баллона 10 л при зарядке 50 бар: 10 × (50 + 1) = 510 л при атмосферном давлении; при 100 бар — 1010 л; при 140 бар — 1410 л. Столько азота пройдёт через устройство AR при заправке после замены баллона.
Если после замены баллон работает между 100 и 200 бар при зарядке 90 бар, ожидаемая отдача — около 4,48 л (10 × 91 × (1 ÷ 101 − 1 ÷ 201)); это расчётная цифра, а не гарантия.
Что нужно кроме самой позиции
Корпус аккумулятора — позиции того же ряда: скажем, HB 10, HTR 4,5; баллон должен соответствовать объёму и ряду корпуса.
Для зарядки азотом понадобится устройство AR3 (или другая шкала из ряда AR); дозарядка — лишь через редуктор.
Чем отличаются ближайшие позиции
Ближайшие позиции раздела: SAC10D22 и SHB 20. Весь ряд — в разделе Баллоны к гидроаккумуляторам, общий раздел — Гидрооборудование FOX.
Замена баллона на изделие другого изготовителя допустима, если совпадают объём, ряд, давление и материал; для ряда HB FOX заявляет взаимозаменяемость с аккумуляторами других марок того же типа, но баллон всё равно подбирают по размерам корпуса.
Ограничения применения
Сваривать что-либо на корпусе аккумулятора запрещено; ремонт ведут только заменой баллона.
Материал баллона подбирают по жидкости; стандартный подходит для минеральных масел, для остальных сред — HNBR, EPDM, FPM.
Работы начинают после сброса давления жидкости и выпуска азота; в разряженном аккумуляторе баллон контролируют визуально.
Монтаж и обслуживание
Замену баллона выполняют на сброшенном аккумуляторе: давление жидкости сбрасывают, азот выпускают через клапан, затем разбирают корпус со стороны, предусмотренной рядом (HB — снизу, HTR — сверху).
После установки нового баллона аккумулятор заряжают азотом до давления из заказа; зарядку контролируют через 10 дней после пуска и далее каждые 6 месяцев.
