Баллон SHB 35

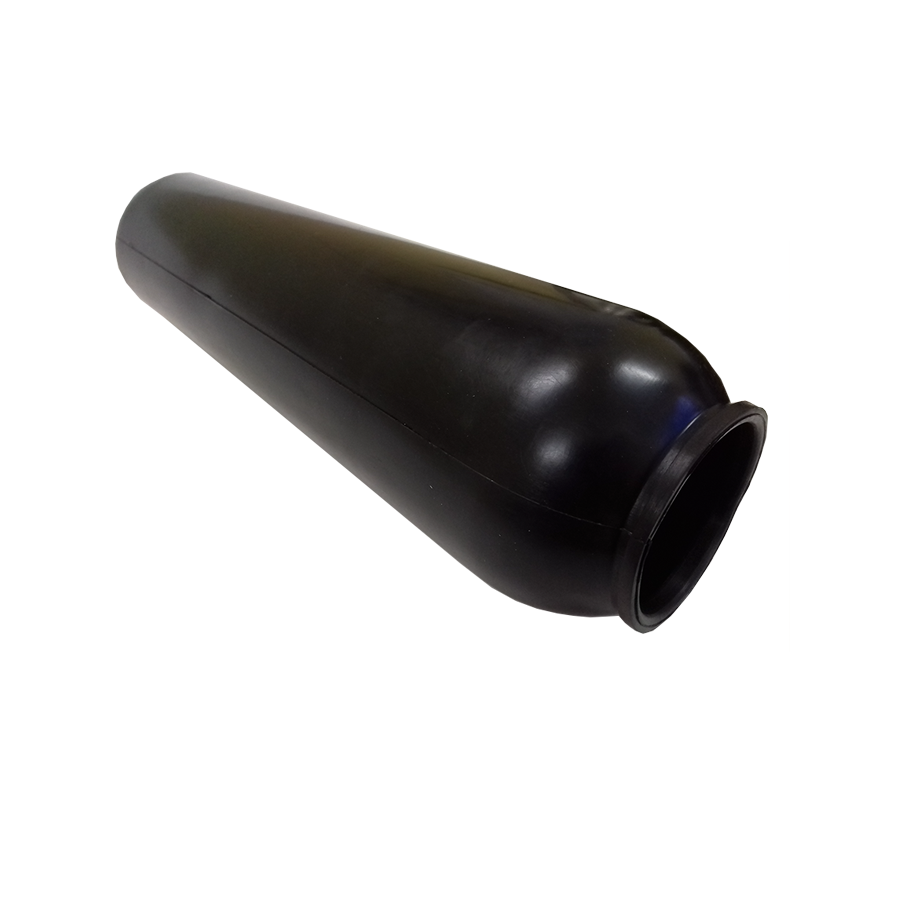

Баллон SHB 35 — запасной баллон для баллонных гидроаккумуляторов FOX; по названию он относится к ряду HB (типоразмер 35). Баллон изнашивается первым, поэтому его меняют отдельно, не покупая новый корпус.

Назначение и принцип работы «Баллон SHB 35»

У ряда HB ремонт ведётся снизу: баллон извлекается и ставится новый.

Приставки SHB, SHTR и MHST в каталоге FOX как структура кода не описаны; по названию они соотносятся с аккумуляторами HB, HTR и HST.

FOX называет такие задачи аккумулятора: запас энергии, демпфирование пульсаций и гидроударов, гидравлическая пружина, компенсация утечек и расширения жидкости, разделитель сред.

Каждый аккумулятор FOX испытывают давлением в 1,43 раза выше максимально допустимого, выбитого на корпусе.

Аккумуляторы FOX заряжают азотом на заводе до давления из заказа при ~20 °C; проверка зарядки — через 10 дней после пуска и далее каждые 6 месяцев.

Технические характеристики: Баллон SHB 35

Таблица собрана из кода позиции и каталога FOX 2025 года; всё, что каталог не подтверждает, мы не вписывали.

Расшифровка обозначения SHB 35

Обозначение SHB 35 складывается из следующих частей.

• SHB — по названию относится к баллонным аккумуляторам ряда HB; первая буква S кодом FOX не подтверждена
• 35 — типоразмер, совпадающий с числом в названии аккумулятора HB 35; по таблице HB это 33,5 л

Расчёт и арифметика для «Баллон SHB 35»

Число в названии и фактический объём не совпадают: 35 − 33,5 = 1,5 л — разница между числом в названии и объёмом по таблице HB. Поэтому подбор ведут по коду корпуса с таблички, а не только по литрам.

Что даёт целый баллон в аккумуляторе HB 35 при перепаде 175–280 бар и зарядке 157,5 бар (0,9 × 175 = 157,5 бар): 33,5 × 157,5 × (1 ÷ 175 − 1 ÷ 280) = 11,306 л (изотермический расчёт).

Проверка по правилу FOX: отношение максимального давления к зарядке ниже 4 — в примере 280 ÷ 157,5 = 1,78. Если отношение растёт, баллон служит заметно меньше.

Максимум в МПа: 350 бар ÷ 10 = 35 МПа; испытание FOX проводит давлением в 1,43 раза выше допустимого: 350 × 1,43 = 500,5 бар.

Что заказать вместе

Дозарядка после ремонта идёт через устройство AR — медленно и через редуктор на баллоне азота.

От перегрузки по давлению ставят блок безопасности SB с запорным и предохранительным клапанами.

Если нужен целый аккумулятор, смотрите раздел аккумуляторов серии HB.

Соседние исполнения и замена

Если нужен соседний вариант, посмотрите SHB 25 и SHB 20. Весь ряд — в разделе «Баллоны к гидроаккумуляторам».

Ограничения применения

Баллон подбирают по коду корпуса, а не только по числу литров: номинальный и фактический объём у FOX иногда расходятся.

Если баллон пришлось менять раньше срока, сначала проверяют зарядку: замена без устранения причины даст тот же результат.

При ремонте корпус не сваривают.

Корпус аккумулятора нельзя сваривать ни при монтаже, ни при ремонте.

Установка и обслуживание «Баллон SHB 35»

Перед заменой аккумулятор полностью разряжают по газу и по жидкости.

После замены давление зарядки проверяют через 10 дней после пуска и далее каждые 6 месяцев.

Заряжают азотом медленно и через редуктор; значение берут с таблички или из заказа.

Регулятор расхода VSA помогает защитить баллон от удара о дно.
