Баллон SHTR 2,5

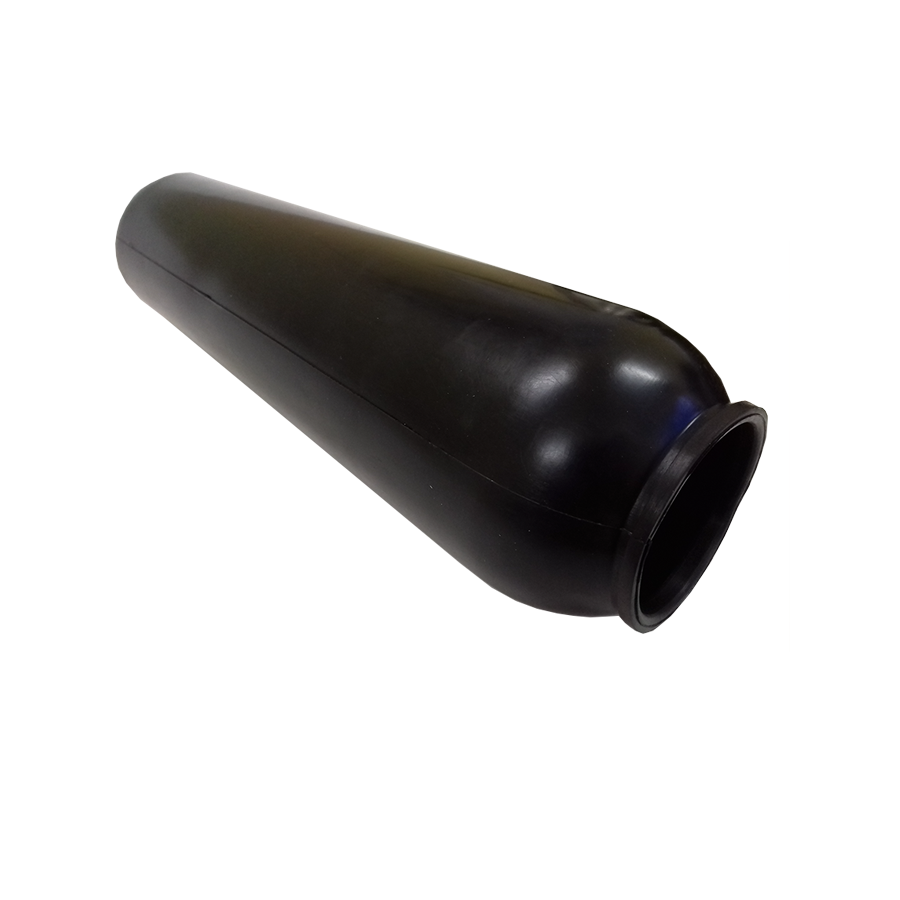

Баллон SHTR 2,5 — запасной баллон для баллонных гидроаккумуляторов FOX; по названию он относится к ряду HTR (типоразмер 2,5). Замена баллона возвращает аккумулятор в работу без покупки нового корпуса.

Для чего нужна позиция и как она работает

Баллон разделяет азот и рабочую жидкость; когда давление жидкости падает ниже давления зарядки, баллон при каждом цикле бьётся о корпус и изнашивается.

Обозначения FPM, FKM и VITON относятся к одному фторкаучуку.

Главное правило зарядки у FOX: жидкость выше зарядки не меньше чем на 10 %, отношение максимума к зарядке ниже 4, иначе ресурс в циклах падает.

Сертификация по заказу: CE (2014/68/EU, PED), ATEX (2014/34/EU), ASME VIII, CU-TR 032/2013 и другие.

Испытательное давление аккумулятора FOX — в 1,43 раза выше допустимого, которое выбито на корпусе.

Технические характеристики: Баллон SHTR 2,5

Таблица собрана из кода позиции и каталога FOX 2025 года; всё, что каталог не подтверждает, мы не вписывали.

Расшифровка обозначения SHTR 2,5

Код SHTR 2,5 читается слева направо.

• SHTR — по названию относится к баллонным аккумуляторам ряда HTR; первая буква S кодом FOX не подтверждена
• 2,5 — типоразмер, совпадающий с числом в названии аккумулятора HTR 2,5

Подбор по цифрам: расчёт

Что даёт целый баллон в аккумуляторе HTR 2,5 при перепаде 125–200 бар и зарядке 112,5 бар (0,9 × 125 = 112,5 бар): 2,5 × 112,5 × (1 ÷ 125 − 1 ÷ 200) = 0,844 л (изотермический расчёт).

Насос даёт 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, а объём сосуда он заполнит за 2,5 л ÷ 23,2 л/мин × 60 = 6,5 с.

Проверка по правилу FOX: отношение максимального давления к зарядке ниже 4 — в примере 200 ÷ 112,5 = 1,78. Если отношение растёт, баллон служит заметно меньше.

Давление аккумулятора в единицах СИ: 250 бар ÷ 10 = 25 МПа, испытательное давление — 250 × 1,43 = 357,5 бар.

Принадлежности к «Баллон SHTR 2,5»

Дозарядка после ремонта идёт через устройство AR — медленно и через редуктор на баллоне азота.

От перегрузки по давлению ставят блок безопасности SB с запорным и предохранительным клапанами.

Если нужен целый аккумулятор, смотрите раздел аккумуляторов серии HTR.

Чем заменить «Баллон SHTR 2,5»

Если нужен соседний вариант, посмотрите SHTR 20 и SHTR 10. Остальные позиции — в разделе «Баллоны к гидроаккумуляторам».

Ограничения применения

Однобуквенные суффиксы F, E, H в именах позиций производителем как материал не расшифрованы — материал баллона уточняют при заказе, а не по букве.

Ранний износ — сигнал проверить давление зарядки, а не только менять баллон.

Сваривать что-либо на корпусе аккумулятора запрещено, в том числе при ремонте.

Давление жидкости не должно опускаться ниже давления зарядки, иначе разделитель при каждом цикле бьётся о корпус.

Как ставить и обслуживать

Перед заменой аккумулятор полностью разряжают по газу и по жидкости.

Регулятор расхода VSA помогает защитить баллон от удара о дно.

Дозарядку азотом выполняют медленно и через редуктор на баллоне азота.

Работы с аккумулятором начинают со сброса давления газа и жидкости.
