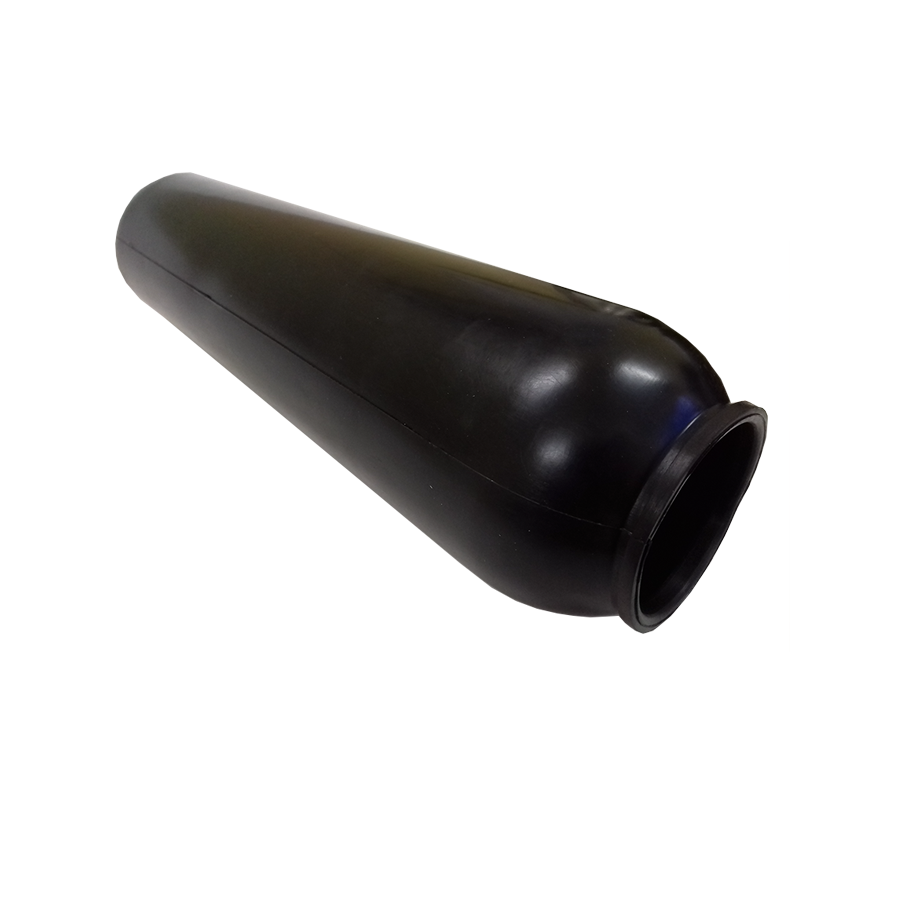

Баллон SHTR 20
- Тип
- Гидрооборудование
Баллон SHTR 20 — сменный баллон для гидроаккумуляторов ряда HTR FOX объёмом 20 л; ряд HTR в таблицах каталога идёт на 250–210 бар (для больших объёмов в прошлой редакции — 150 бар). Эластичный баллон — рабочая часть баллонного аккумулятора: в нём заперт азот, и именно он изнашивается раньше корпуса. Ниже — разбор названия SHTR 20, расчёт по объёму и список того, что проверить при заказе.
Принцип работы баллона «Баллон SHTR 20»
Баллон работает в паре с корпусом аккумулятора ряда HTR: давление жидкости сжимает баллон, азот внутри сжимается и накапливает энергию, при падении давления баллон расправляется. Давление жидкости должно быть минимум на 10 % выше давления зарядки, иначе баллон бьётся о корпус.
FOX перечисляет материалы баллонов словами: HNBR, EPDM, FPM, а для холода — серия LT (до −40 °C). Одна буква в конце названия (H, E, F) в таблицах не расшифрована.
Технические сведения: Баллон SHTR 20
| Показатель | Данные |
|---|---|
| Объём | 20 л |
| Давление ряда | 150 бар (прошлая редакция каталога) |
| Ремонт аккумулятора | ремонтируется сверху |
| Назначение | сменный баллон гидроаккумулятора |
| Ряд (по названию) | HTR |
Таблица содержит лишь подтверждённые сведения карточки и каталога.
Что значит каждая часть в «Баллон SHTR 20»
Читаем SHTR 20 слева направо: «S» — префикс «S» в таблицах FOX 2025 года не расшифрован; по названию это сменный баллон для ряда HTR; «HTR» — ряд аккумуляторов HTR: баллонный, ремонтируется сверху; «20» — объём 20 л прочитан по названию карточки.
Часть обозначения, которой нет в таблицах каталога, мы не толкуем и не угадываем: значение сверим с производителем при заказе.
Расчёт: азот и отдача после замены
Если после замены баллон работает между 100 и 200 бар при зарядке 90 бар, ожидаемая отдача — примерно 8,97 л (20 × 91 × (1 ÷ 101 − 1 ÷ 201)); это расчётная цифра, а не гарантия.
Каждый аккумулятор FOX испытывают в 1,43 раза выше максимального давления (300,3 бар при 210 бар и 500,5 бар при 350 бар); после замены баллона проверяют давление зарядки.
Что заказать вместе с «Баллон SHTR 20»
После замены баллона азот заправляют устройством AR, к примеру AR3 или AR5: медленно и через редуктор на баллоне азота.
Азотный клапан ⅝" UNF входит в состав аккумулятора и при замене баллона проверяется на герметичность; сам клапан заказывается отдельно, если он повреждён.
Чем отличаются ближайшие позиции
Если «Баллон SHTR 20» не подойдёт, смотрите SHTR 10H и SHTR 20H. Остальные позиции собраны в разделе Баллоны к гидроаккумуляторам; он входит в Гидрооборудование FOX.
Замена баллона на изделие другого изготовителя допустима, если совпадают объём, ряд, давление и материал; для ряда HTR FOX заявляет взаимозаменяемость с аккумуляторами других марок того же типа, но баллон всё равно подбирают по размерам корпуса.
Чего не делать при выборе «Баллон SHTR 20»
Баллон нельзя «подгонять» по объёму: берут типоразмер, совпадающий с корпусом.
Сваривать что-либо на корпусе аккумулятора запрещено; ремонт ведут только заменой баллона.
Работы начинают после сброса давления жидкости и выпуска азота; в разряженном аккумуляторе баллон проверяют визуально.
Монтаж и обслуживание
Замену баллона выполняют на сброшенном аккумуляторе: давление жидкости сбрасывают, азот выпускают через клапан, затем разбирают корпус со стороны, предусмотренной рядом (HB — снизу, HTR — сверху).
При разборке осматривают корпус на повреждения и чистоту: твёрдые частицы под баллоном сокращают его срок.
