Баллон SHTR 6,5
- Тип
- Гидрооборудование

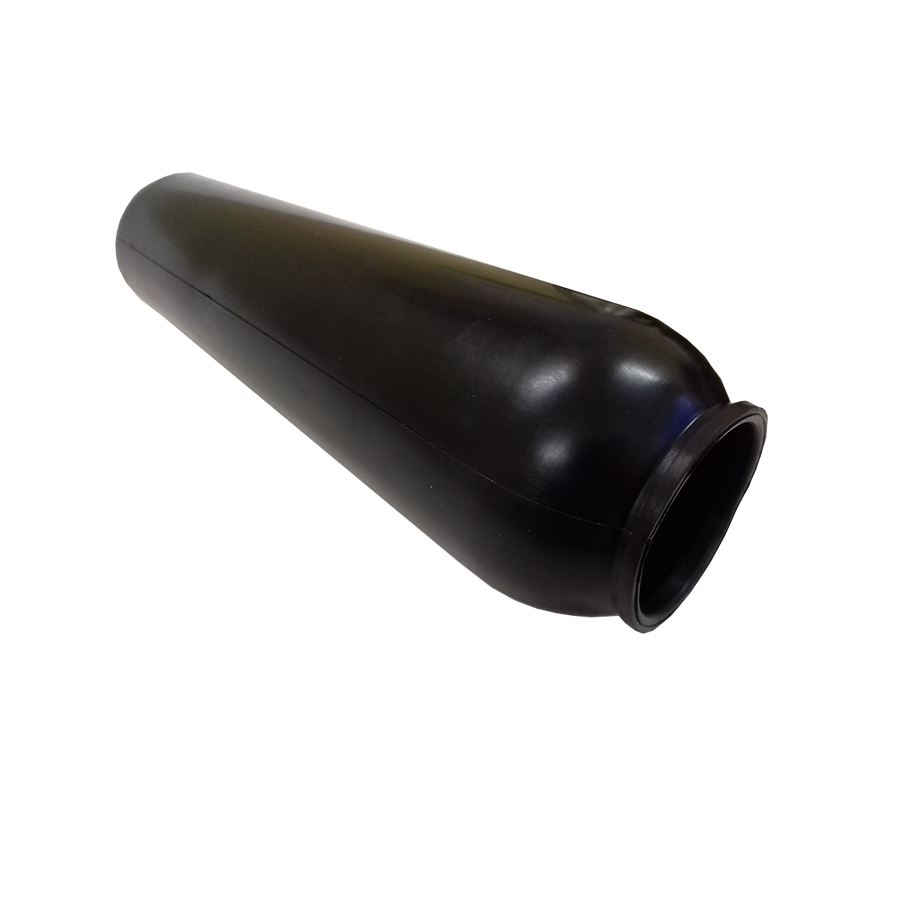

Баллон SHTR 6,5 — запасной баллон для баллонных гидроаккумуляторов FOX; по названию он относится к ряду HTR (типоразмер 6,5). Замена баллона возвращает аккумулятор в работу без покупки нового корпуса.
Назначение и принцип работы «Баллон SHTR 6,5»
Именно баллон отделяет газ от масла, и именно он страдает, если давление жидкости опускается до давления зарядки.
Аккумуляторы ряда HTR ремонтируются сверху, поэтому баллон заменяется без покупки корпуса.
Приставки SHB, SHTR и MHST в каталоге FOX как структура кода не описаны; по названию они соотносятся с аккумуляторами HB, HTR и HST.
Гидропневмоаккумулятор использует сжимаемость газа, чтобы запасать под давлением практически несжимаемую жидкость; от состояния газового объёма зависят защита, зарядка и крепёж вокруг аккумулятора.
Аккумуляторы FOX заряжают азотом на заводе до давления из заказа при ~20 °C; проверка зарядки — через 10 дней после пуска и далее каждые 6 месяцев.
Баллон SHTR 6,5: основные параметры
| Показатель | Данные |
|---|---|
| Объём аккумулятора | 6,5 л |
| Назначение | запасной баллон баллонного гидроаккумулятора |
| Давление аккумулятора | 210 бар (по прошлой редакции каталога) |
| Ремонт аккумулятора | сверху |
| Соотносится с | HTR 6,5 (по названию) |
| Позиция | Баллон SHTR 6,5 |
Таблица собрана из кода позиции и каталога FOX 2025 года; всё, что каталог не подтверждает, мы не вписывали.
Код SHTR 6,5 по частям
Разберём обозначение SHTR 6,5 по порядку.
- SHTR — по названию относится к баллонным аккумуляторам ряда HTR; первая буква S кодом FOX не подтверждена
- 6,5 — типоразмер, совпадающий с числом в названии аккумулятора HTR 6,5
Расчёт и арифметика для «Баллон SHTR 6,5»
Что даёт целый баллон в аккумуляторе HTR 6,5 при перепаде 105–168 бар и зарядке 94,5 бар (0,9 × 105 = 94,5 бар): 6,5 × 94,5 × (1 ÷ 105 − 1 ÷ 168) = 2,194 л (изотермический расчёт).
Насос даёт 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, а объём сосуда он заполнит за 6,5 л ÷ 23,2 л/мин × 60 = 16,8 с.
Проверка по правилу FOX: отношение максимального давления к зарядке ниже 4 — в примере 168 ÷ 94,5 = 1,78. Если отношение растёт, баллон служит заметно меньше.
Максимум в МПа: 210 бар ÷ 10 = 21 МПа; испытание FOX проводит давлением в 1,43 раза выше допустимого: 210 × 1,43 = 300,3 бар.
Сопутствующие позиции
После замены баллона аккумулятор заряжают азотом до давления по заказу или по табличке; для этого нужно устройство AR.
Рядом с аккумулятором устанавливают блок безопасности SB, который сбрасывает перегрузку безопасно.
Если нужен целый аккумулятор, смотрите раздел аккумуляторов серии HTR.
Аналоги и замена
Рядом в линейке стоят SHTR 5, SHTR 4,5E и SHTR 4.5F. Весь ряд — в разделе «Баллоны к гидроаккумуляторам».
Чего не стоит делать с «Баллон SHTR 6,5»
Баллон подбирают по коду корпуса, а не только по числу литров: номинальный и фактический объём у FOX иногда расходятся.
Однобуквенные суффиксы F, E, H в именах позиций производителем как материал не расшифрованы — материал баллона уточняют при заказе, а не по букве.
При ремонте корпус не сваривают.
Корпус аккумулятора нельзя сваривать ни при монтаже, ни при ремонте.
Как ставить и обслуживать
Работы начинают с сброса давления газа и жидкости.
Через 10 дней после пуска проверяют зарядку, затем раз в полгода.
Контроль зарядки — через 10 дней после пуска, затем раз в полгода.
Дозарядку азотом выполняют медленно и через редуктор на баллоне азота.
