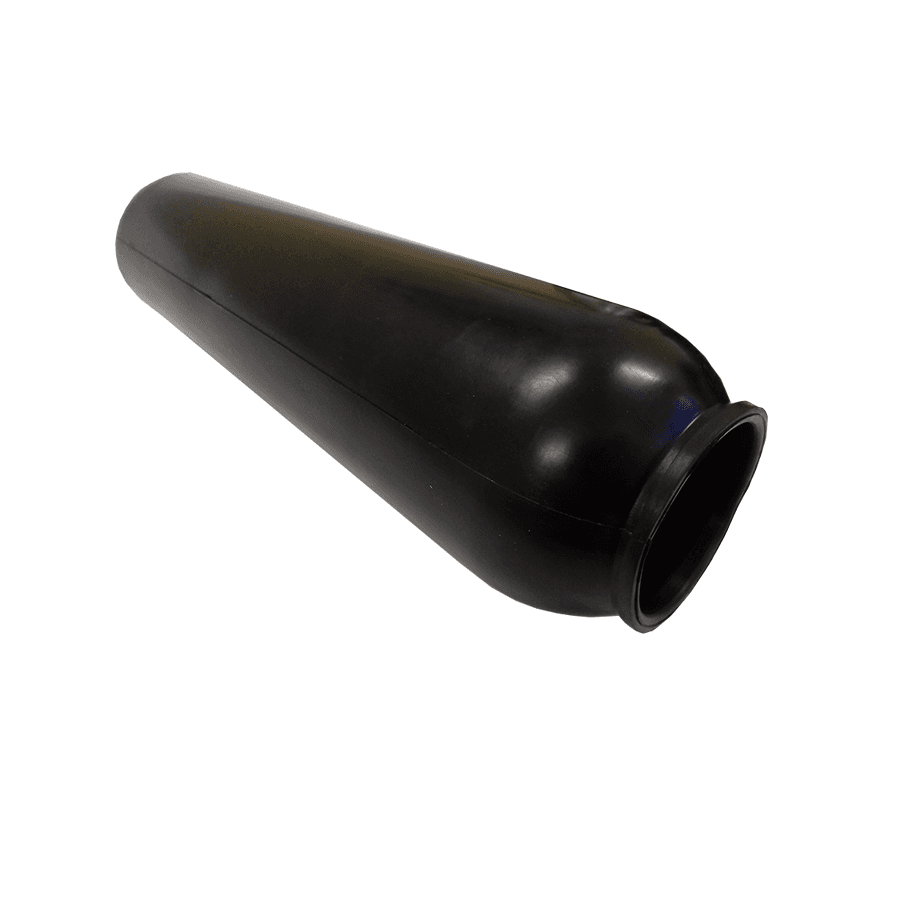

Баллон SHB 4.5 (SAC4D22)
- Тип
- Гидрооборудование
Баллон SHB 4.5 — сменный баллон для гидроаккумуляторов ряда HB FOX объёмом 4 л; ряд HB выпускается на 350, 480 или 690 бар. Баллон отделяет азот от рабочей жидкости; при износе его меняют, не заменяя весь аккумулятор. Дальше — таблица, расшифровка SHB 4.5 и арифметика для объёма 4 л.
Принцип работы баллона «Баллон SHB 4.5»
Баллон работает в паре с корпусом аккумулятора ряда HB: давление жидкости сжимает баллон, азот внутри сжимается и накапливает энергию, при падении давления баллон расправляется. Давление жидкости должно быть минимум на 10 % выше давления зарядки, иначе баллон бьётся о корпус.
FOX перечисляет материалы баллонов словами: HNBR, EPDM, FPM, а для холода — серия LT (до −40 °C). Одна буква в конце названия (H, E, F) в таблицах не расшифрована.
Характеристики: Баллон SHB 4.5
| Характеристика | Значение |
|---|---|
| Объём | 4 л |
| Ряд (по названию) | HB |
| Второе обозначение в названии | SAC4D22 — в каталоге FOX не найдено |
| Давление ряда | 350, 480 или 690 бар |
| Назначение | сменный баллон гидроаккумулятора |
| Ремонт аккумулятора | ремонтируется снизу |
Таблица содержит лишь подтверждённые данные карточки и каталога.
Расшифровка обозначения SHB 4.5
Читаем SHB 4.5 слева направо: «S» — префикс «S» в таблицах FOX 2025 года не расшифрован; по названию это сменный баллон для ряда HB; «HB» — ряд аккумуляторов HB: баллонный, ремонтируется снизу; «4,5» — HB4,5 соответствует 4 л.
Часть обозначения, которой нет в таблицах каталога, мы не толкуем и не угадываем: значение сверим с производителем при заказе.
Арифметика для баллона 4 л
Азот для баллона 4 л при зарядке 50 бар: 4 × (50 + 1) = 204 л при атмосферном давлении; при 100 бар — 404 л; при 140 бар — 564 л. Столько азота пройдёт через устройство AR при заправке после замены баллона.
Условная отдача: зарядка 90 бар, давление 100–200 бар. 4 × 91 × (1 ÷ 101 − 1 ÷ 201) ≈ 1,79 л за цикл (изотермическая оценка, давления абсолютные); при быстрых циклах реальная отдача ниже.
Что заказать вместе с «Баллон SHB 4.5»
К баллону нужен корпус нужного ряда (HB 35, HTR 6,5 и т. д.) и совпадающий по объёму.
После замены баллона азот заправляют устройством AR, скажем AR3 или AR5: медленно и через редуктор на баллоне азота.
Аналоги и замена
Если «Баллон SHB 4.5» не подойдёт, смотрите SHB 35 и SHB 50. Весь ряд — в разделе Баллоны к гидроаккумуляторам, общий раздел — Гидрооборудование FOX.
Замена баллона на изделие другого изготовителя допустима, если совпадают объём, ряд, давление и материал; для ряда HB FOX заявляет взаимозаменяемость с аккумуляторами других марок того же типа, но баллон всё равно подбирают по размерам корпуса.
Подбор и ограничения
Баллон нельзя «подгонять» по объёму: берут типоразмер, совпадающий с корпусом.
Сваривать что-либо на корпусе аккумулятора запрещено; ремонт ведут лишь заменой баллона.
Материал баллона подбирают по жидкости; стандартный подходит для минеральных масел, для остальных сред — HNBR, EPDM, FPM.
Как ставить и обслуживать
Замену баллона выполняют на сброшенном аккумуляторе: давление жидкости сбрасывают, азот выпускают через клапан, затем разбирают корпус со стороны, предусмотренной рядом (HB — снизу, HTR — сверху).
После установки нового баллона аккумулятор заряжают азотом до давления из заказа; зарядку проверяют через 10 дней после пуска и далее каждые 6 месяцев.
