Баллон SHTR 10

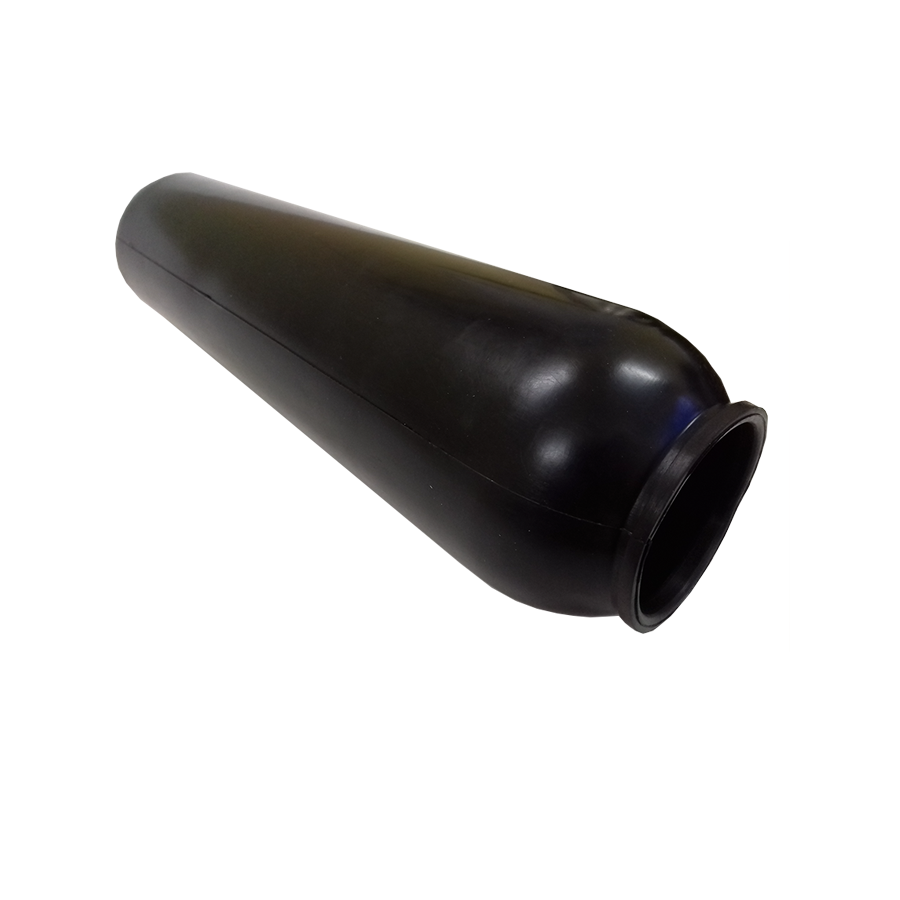

Баллон SHTR 10 — это запасная часть: баллон, разделяющий азот и масло в аккумуляторах FOX ряда HTR типоразмера 10. Баллон изнашивается первым, поэтому его меняют отдельно, не покупая новый корпус.

Что это и где применяется

У ряда HTR ремонт ведётся сверху: баллон извлекается и ставится новый.

Материал баллона бывает разный: HNBR, EPDM, FPM по заказу; для мороза до −40 °C есть серия LT.

Обозначения FPM, FKM и VITON относятся к одному фторкаучуку.

Гидропневмоаккумулятор использует сжимаемость газа, чтобы запасать под давлением практически несжимаемую жидкость; от состояния газового объёма зависят защита, зарядка и крепёж вокруг аккумулятора.

Применения аккумулятора по FOX: запас энергии, гашение пульсаций и гидроударов, гидравлическая пружина и подвеска, компенсация утечек и теплового расширения, разделение двух сред.

Баллон SHTR 10: основные параметры

В таблицу вошло только то, что подтверждает обозначение или каталог FOX 2025 года.

Код SHTR 10 по частям

Код SHTR 10 читается слева направо.

• SHTR — по названию относится к баллонным аккумуляторам ряда HTR; первая буква S кодом FOX не подтверждена
• 10 — типоразмер, совпадающий с числом в названии аккумулятора HTR 10

Считаем по данным позиции

Условный пример для аккумулятора HTR 10: давление жидкости меняется от 105 до 168 бар, зарядка 94,5 бар (0,9 × 105 = 94,5 бар). Полезный объём по закону Бойля — Мариотта (газ при постоянной температуре): 10 × 94,5 × (1 ÷ 105 − 1 ÷ 168) = 3,375 л.

Насос даёт 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, а объём сосуда он заполнит за 10 л ÷ 23,2 л/мин × 60 = 25,9 с.

Отношение давлений в примере: 168 ÷ 94,5 = 1,78. Правило FOX — держать его ниже 4: ресурс в циклах обратно пропорционален этому отношению.

Максимум в МПа: 210 бар ÷ 10 = 21 МПа; испытание FOX проводит давлением в 1,43 раза выше допустимого: 210 × 1,43 = 300,3 бар.

Принадлежности к «Баллон SHTR 10»

Дозарядка после ремонта идёт через устройство AR — медленно и через редуктор на баллоне азота.

От перегрузки по давлению ставят блок безопасности SB с запорным и предохранительным клапанами.

Если нужен целый аккумулятор, смотрите раздел аккумуляторов серии HTR.

Соседние исполнения и замена

Ближайшие позиции раздела: SHTR 10H, SHTR 1,5 и SHTR 1,5/LT. Все исполнения собраны в разделе «Баллоны к гидроаккумуляторам».

Ограничения применения

Один лишь объём в литрах не гарантирует совместимость: код корпуса с таблички обязателен.

Буква в конце названия не считается обозначением материала: материал сообщают явно.

Ранний износ — сигнал проверить давление зарядки, а не только менять баллон.

Сваривать что-либо на корпусе аккумулятора запрещено, в том числе при ремонте.

Как ставить и обслуживать

Азот подают медленно, через редуктор, до давления из заказа.

При отрицательных пиках давления баллон от удара о дно защищает регулятор расхода VSA.

Давление зарядки проверяют через 10 дней после пуска и далее каждые 6 месяцев.

Перед любой разборкой давление газа и жидкости сбрасывают.

Что чаще всего спрашивают

Что значит буква S в «Баллон SHTR 10»?

Каталог FOX приставку не описывает; по названию это запасной баллон, а связь с рядом HTR мы подтверждаем при заказе.

Как подобрать баллон «Баллон SHTR 10»?

Подбор по коду корпуса с таблички: серия и объём аккумулятора, рабочая жидкость и температура; по названию баллон соотносится с HTR 10.

Чем заряжать аккумулятор после замены?

Азотом, устройством AR: медленно и через редуктор на баллоне азота.

Чтобы подобрать «Баллон SHTR 10» без ошибки, пришлите данные с таблички аккумулятора, жидкость и температуру; остальное сверим по каталогу. Везём в регионы России и страны СНГ.
