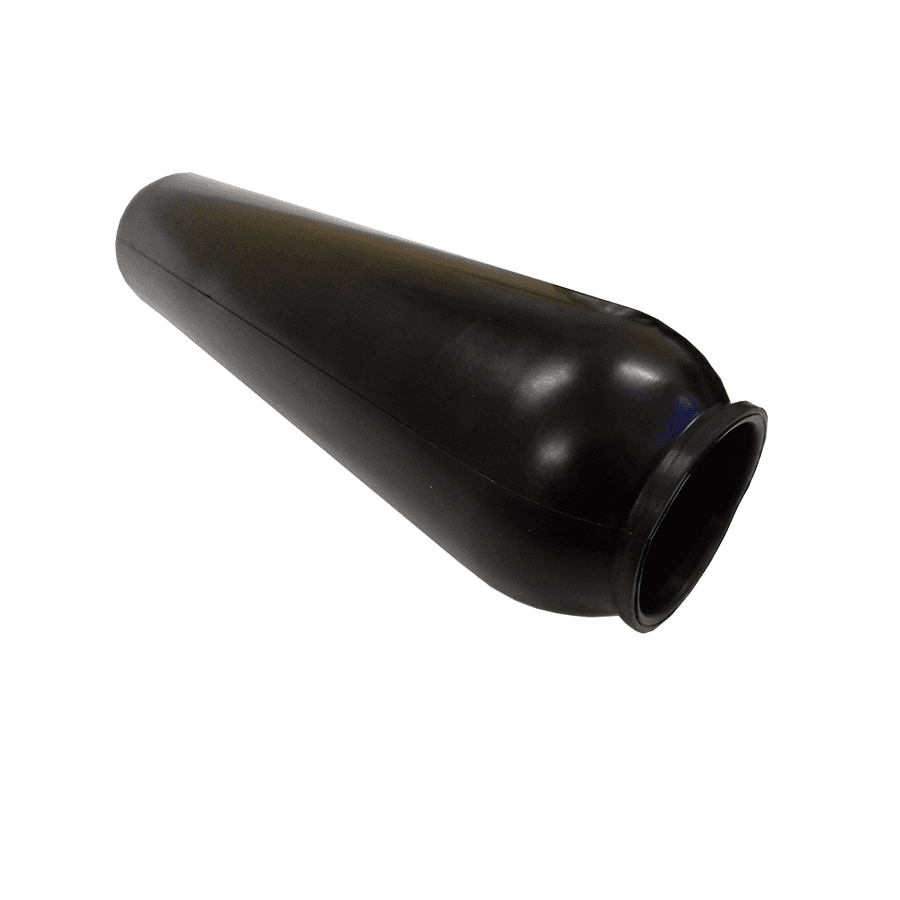

Баллон SHTR 20H — это запасная часть: баллон, разделяющий азот и масло в аккумуляторах FOX ряда HTR типоразмера 20. Баллон изнашивается первым, поэтому его меняют отдельно, не покупая новый корпус.
Баллон разделяет азот и рабочую жидкость; когда давление жидкости падает ниже давления зарядки, баллон при каждом цикле бьётся о корпус и изнашивается.
Аккумулятор работает за счёт сжимаемости газа: жидкость почти несжимаема, а газ накапливает энергию, поэтому вокруг него столько требований к зарядке и защите.
Применения аккумулятора по FOX: запас энергии, гашение пульсаций и гидроударов, гидравлическая пружина и подвеска, компенсация утечек и теплового расширения, разделение двух сред.
Правило FOX: давление жидкости минимум на 10 % выше давления зарядки азотом, а отношение максимального давления к зарядке — ниже 4; ресурс в циклах обратно пропорционален этому отношению.
Испытательное давление аккумулятора FOX — в 1,43 раза выше допустимого, которое выбито на корпусе.
| Показатель | Данные |
|---|---|
| Буква в конце названия | H — в каталоге не расписана |
| Позиция | Баллон SHTR 20H |
| Давление аккумулятора | 150 бар (по прошлой редакции каталога) |
| Объём аккумулятора | 20 л |
| Соотносится с | HTR 20 (по названию) |
| Назначение | запасной баллон баллонного гидроаккумулятора |
| Ремонт аккумулятора | сверху |
Значения взяты из обозначения и каталога FOX 2025 года; неподтверждённые параметры в таблицу не попали.
Читаем код слева направо: SHTR — по названию относится к баллонным аккумуляторам ряда HTR; первая буква S кодом FOX не подтверждена; 20 — типоразмер, совпадающий с числом в названии аккумулятора HTR 20; H — одна буква после числа: FOX материал баллона так не обозначает, поэтому значение уточняем по заявке.
Условный пример для аккумулятора HTR 20: давление жидкости меняется от 75 до 120 бар, зарядка 67,5 бар (0,9 × 75 = 67,5 бар). Полезный объём по закону Бойля — Мариотта (газ при постоянной температуре): 20 × 67,5 × (1 ÷ 75 − 1 ÷ 120) = 6,75 л.
Насос даёт 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, а объём сосуда он заполнит за 20 л ÷ 23,2 л/мин × 60 = 51,7 с.
Проверка по правилу FOX: отношение максимального давления к зарядке ниже 4 — в примере 120 ÷ 67,5 = 1,78. Если отношение растёт, баллон служит заметно меньше.
Максимум в МПа: 150 бар ÷ 10 = 15 МПа; испытание FOX проводит давлением в 1,43 раза выше допустимого: 150 × 1,43 = 214,5 бар.
Дозарядка после ремонта идёт через устройство AR — медленно и через редуктор на баллоне азота.
Рядом с аккумулятором устанавливают блок безопасности SB, который сбрасывает перегрузку безопасно.
Если нужен целый аккумулятор, смотрите раздел аккумуляторов серии HTR.
Рядом в линейке стоят SHTR 35, SHTR 2,5 и SHTR 20. Весь ряд — в разделе «Баллоны к гидроаккумуляторам».
Один лишь объём в литрах не гарантирует совместимость: код корпуса с таблички обязателен.
Если баллон пришлось менять раньше срока, сначала проверяют зарядку: замена без устранения причины даст тот же результат.
При ремонте корпус не сваривают.
Если давление жидкости падает до зарядки, мембрана или баллон ударяются о корпус на каждом цикле.
Работы начинают с сброса давления газа и жидкости.
Регулятор расхода VSA помогает защитить баллон от удара о дно.
Контроль зарядки — через 10 дней после пуска, затем раз в полгода.
Дозарядку азотом выполняют медленно и через редуктор на баллоне азота.
