Баллон SHTR 10H
- Тип
- Гидрооборудование

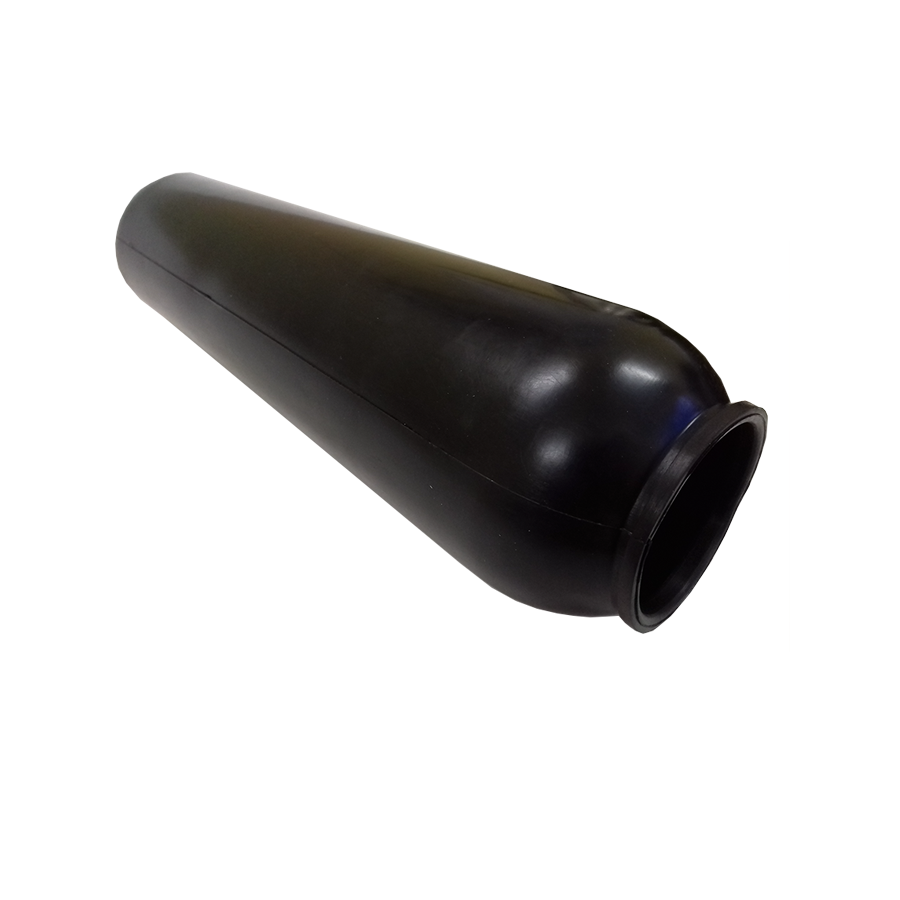

Баллон SHTR 10H — сменный баллон для гидроаккумуляторов ряда HTR FOX объёмом 10 л; ряд HTR в таблицах каталога идёт на 250–210 бар (для больших объёмов в прошлой редакции — 150 бар). Баллон отделяет азот от рабочей жидкости; при износе его меняют, не заменяя весь аккумулятор. Ниже — разбор названия SHTR 10H, расчёт по объёму и список того, что проверить при заказе.
Для чего нужен «Баллон SHTR 10H»
Баллон работает в паре с корпусом аккумулятора ряда HTR: давление жидкости сжимает баллон, азот внутри сжимается и накапливает энергию, при падении давления баллон расправляется. Давление жидкости должно быть минимум на 10 % выше давления зарядки, иначе баллон бьётся о корпус.
FOX перечисляет материалы баллонов словами: HNBR, EPDM, FPM, а для холода — серия LT (до −40 °C). Одна буква в конце названия (H, E, F) в таблицах не расшифрована.
Характеристики: Баллон SHTR 10H
| Что проверено | Значение |
|---|---|
| Объём | 10 л |
| Давление ряда | 210 бар (прошлая редакция каталога) |
| Ремонт аккумулятора | ремонтируется сверху |
| Ряд (по названию) | HTR |
| Суффикс в названии | H: в каталоге FOX 2025 года не расшифрован |
| Назначение | сменный баллон гидроаккумулятора |
Таблица содержит только подтверждённые данные карточки и каталога.
Как читать название SHTR 10H
Название SHTR 10H разбираем так:
- S — префикс «S» в таблицах FOX 2025 года не расшифрован; по названию это сменный баллон для ряда HTR
- HTR — ряд аккумуляторов HTR: баллонный, ремонтируется сверху
- 10 — объём 10 л прочитан по названию карточки
- H — суффикс материала: каталог FOX 2025 года буквенного кода материалов не приводит (материалы названы словами HNBR, EPDM, FPM); подтверждаем по заявке
Часть обозначения, которой нет в таблицах каталога, мы не толкуем и не угадываем: значение сверим с производителем при заказе.
Подбор и расчёт по объёму
Азот для баллона 10 л при зарядке 50 бар: 10 × (50 + 1) = 510 л при атмосферном давлении; при 100 бар — 1010 л; при 140 бар — 1410 л. Столько азота пройдёт через устройство AR при заправке после замены баллона.
Испытательное давление аккумулятора FOX — в 1,43 раза выше максимального: при 210 бар это 210 × 1,43 = 300,3 бар, при 350 бар — 350 × 1,43 = 500,5 бар. После замены баллона аккумулятор в эксплуатацию без проверки зарядки не вводят.
Что заказать вместе с «Баллон SHTR 10H»
К баллону нужен корпус нужного ряда (HB 35, HTR 6,5 и т. д.) и совпадающий по объёму.
Для зарядки азотом понадобится устройство AR3 (или другая шкала из ряда AR); дозарядка — лишь через редуктор.
Соседние позиции и замена
Ближайшие позиции раздела: SHTR 1,5/LT, SHTR 2,5 и SHTR 10. Весь ряд — в разделе Баллоны к гидроаккумуляторам, общий раздел — Гидрооборудование FOX.
Замена баллона на изделие другого изготовителя допустима, если совпадают объём, ряд, давление и материал; для ряда HTR FOX заявляет взаимозаменяемость с аккумуляторами других марок того же типа, но баллон всё равно подбирают по размерам корпуса.
Чего не делать при выборе «Баллон SHTR 10H»
Баллон нельзя «подгонять» по объёму: выбирают типоразмер, совпадающий с корпусом.
Материал баллона подбирают по жидкости; стандартный подходит для минеральных масел, для остальных сред — HNBR, EPDM, FPM.
Работы начинают после сброса давления жидкости и выпуска азота; в разряженном аккумуляторе баллон проверяют визуально.
Установка и порядок работ
Замену баллона выполняют на сброшенном аккумуляторе: давление жидкости сбрасывают, азот выпускают через клапан, затем разбирают корпус со стороны, предусмотренной рядом (HB — снизу, HTR — сверху).
При разборке осматривают корпус на повреждения и чистоту: твёрдые частицы под баллоном сокращают его срок.
