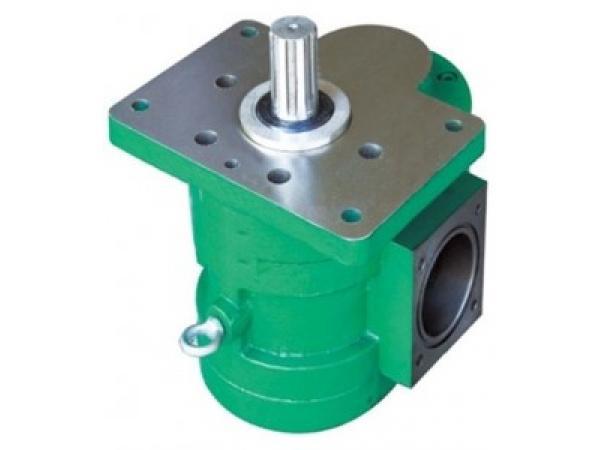

Шестеренный насос DCB-B900-FL

Шестеренный насос DCB-B900-FL из серии DCB-B (овальное исполнение FL) подаёт 900 л/мин при 1450 об/мин; номинальное давление — 2,5 МПа, привод по таблице — 42 кВт. Косозубые шестерни делают работу тише, чем у прямозубых насосов того же класса. Объёмный КПД по таблице — ≥90 %, общий — ≥80 %.

Для чего нужна позиция и как она работает

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Присоединения овального исполнения бывают фланцевыми или резьбовыми. Резьба у DCB-B160…500F может изготавливаться по заказу, к примеру M36×2 или M62×2, поэтому тип присоединения выясняют до заказа.

Для DCB-B600…1000 изготовитель указывает, что давление может достигать 3,5 МПа и выше. Номинальное давление в таблице — 2,5 МПа, и расчёт нагрузки мы ведём именно на него.

Шестеренный насос DCB-B900-FL: основные параметры

Расшифровка обозначения DCB-B900-FL

Обозначение DCB-B900-FL складывается из следующих частей.

• D — косозубые шестерни, малошумный насос
• CB — шестерённый насос
• B — номинальное давление 2,5 МПа
• 900 — номинальная подача, л/мин
• FL — овальное исполнение; в таблице изготовителя — F-F(L): фланцевый монтаж, фланцевое или резьбовое присоединение

Чьи это цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Расчёт и арифметика для «Шестеренный насос DCB-B900-FL»

Гидромеханическая часть потерь: 0,8 ÷ 0,9 = 0,89 (общий КПД ≥80 % ÷ объёмный ≥90 %). Оба значения в таблице стоят как нижняя граница.

Что будет при другой частоте вращения, например 960 об/мин: 900 л/мин × 960 ÷ 1450 = 595,9 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Условный пример по ёмкости: перекачать 6300 л при подаче 900 л/мин — 6300 л ÷ 900 л/мин = 7 мин. Время идёт без потерь на разгон и без учёта вязкости.

Сопутствующие позиции

К насосу нужны муфта и фланец привода: полумуфта и колокол электродвигателя подбираются по размеру фланца и посадочному диаметру вала. Эти детали есть в разделах Колокол электродвигателя и насоса и Полумуфта электродвигателя и насоса.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Ближайшие позиции раздела: Шестеренный насос DCB-B700-FL и Шестеренный насос DCB-B800-FL. Все исполнения собраны в разделе «Шестеренные насосы DCB-B600~1000 FL».

Соседние типоразмеры и исполнения собраны в разделах Шестеренные насосы DCB-B160~500, Шестеренные насосы DCB-B160~500 FL овальные, Шестеренные насосы DCB-B600~1000 круглые и Шестеренные насосы DCB-B600~1000 FL.

Подбор и ограничения

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
