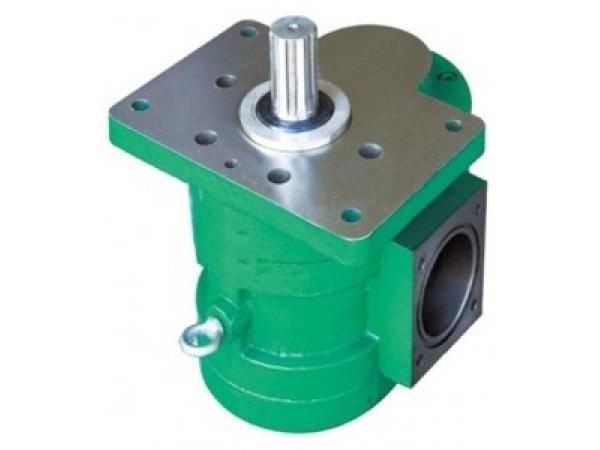

Шестеренный насос DCB-B800-FL
- Тип
- малошумный шестерённый насос (косозубые шестерни)
- Рабочее давление
- 2,5 МПа
- Расход
- 800 л/мин
Шестеренный насос DCB-B800-FL — малошумный овальный шестерённый насос DCB-B…FL. По таблице серии: подача 800 л/мин, давление 2,5 МПа, мощность привода 37 кВт. Овальная форма даёт менее стеснённые каналы входа и выхода: сопротивление и потребляемая мощность снижаются.
Для чего подходит DCB-B…FL
Номинал ряда — 2,5 МПа и 1450 об/мин; для типоразмеров 600…1000 в таблице оговорено, что давление может доходить до 3,5 МПа и выше. Разные позиции ряда DCB-B…FL отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.
Характеристики: Шестеренный насос DCB-B800-FL
| Параметр | Значение |
|---|---|
| Тип | малошумный шестерённый насос (косозубые шестерни) |
| Подача | 800 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥80 % |
| Мощность привода | 37 кВт |
Что означают буквы и цифры DCB-B800-FL
Прочитаем шестеренный насос DCB-B800-FL по частям. DCB-B800-FL: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 800 — подача, л/мин. Окончание FL в названии карточки соответствует группе F(FL) из таблицы изготовителя; точное значение F (фланец) или (L) (резьба) подтверждаем по заявке.
Расчёт привода и расхода
Проверим шестеренный насос DCB-B800-FL арифметикой. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 800 л/мин × 25 бар ÷ 600 = 33,33 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 33,33 кВт ÷ 0,8 = 41,67 кВт на валу при общем КПД 0,8. Привод в таблице серии (37 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 33,33 кВт ÷ 37 кВт = 0,9. Момент на валу для выбора муфты и двигателя: 9550 × 37 кВт ÷ 1450 об/мин = 243,7 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 800 л/мин × 960 ÷ 1450 = 529,7 л/мин; при 1500 об/мин: 800 л/мин × 1500 ÷ 1450 = 827,6 л/мин. За один оборот насос подаёт 551,7 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 800 л/мин × 10 бар ÷ (600 × 0,8) = 16,67 кВт.
Двигатель, обороты и резьбы
Чтобы запустить шестеренный насос DCB-B800-FL, понадобится следующее. Мощность привода по таблице серии — 37 кВт при 1450 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Соседние типоразмеры и замена
Смежные типоразмеры: У DCB-B900-FL показатель 900 л/мин: в 1,12 раза больше, чем у DCB-B800-FL (900 ÷ 800 = 1,12). Привод 42 кВт против 37 кВт у DCB-B800-FL. DCB-B600-FL: 600 л/мин, то есть в 1,33 раза меньше, чем у DCB-B800-FL (800 ÷ 600 = 1,33). Привод 29 кВт против 37 кВт у DCB-B800-FL. У DCB-B700-FL показатель 700 л/мин: в 1,14 раза меньше, чем у DCB-B800-FL (800 ÷ 700 = 1,14). Привод 32 кВт против 37 кВт у DCB-B800-FL. Полный список — в разделе Шестеренные насосы DCB-B600~1000 FL.
На что смотреть при выборе
Прежде чем заказывать шестеренный насос DCB-B800-FL, прочтите: В таблице изготовителя F означает фланцевое присоединение, а (L) — резьбовое; какой вариант стоит в вашей позиции FL, уточним по заявке. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, в итоге до заказа продумайте фильтр на всасывании.
Установка и уход
Запуская шестеренный насос DCB-B800-FL, соблюдайте порядок. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
