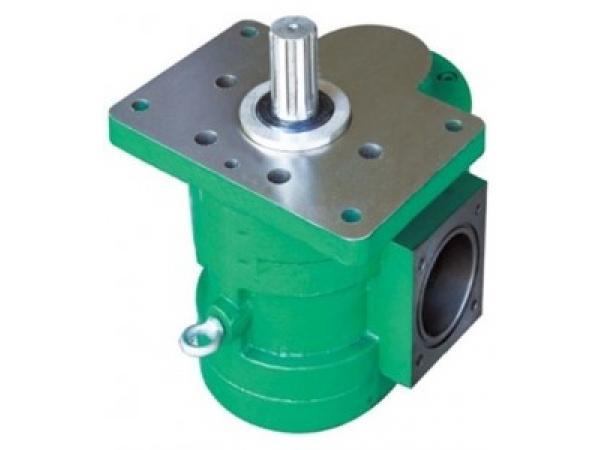

Шестеренный насос DCB-B700-FL

Шестеренный насос DCB-B700-FL из серии DCB-B (овальное исполнение FL) подаёт 700 л/мин при 1450 об/мин; номинальное давление — 2,5 МПа, привод по таблице — 32 кВт. У насосов DCB-B косые зубья, поэтому они работают тише прямозубых. Объёмный КПД серии — не ниже 90 %, общий — не ниже 80 %.

Для чего нужна позиция и как она работает

У овальных исполнений DCB-B…F(FL) каналы входа и выхода менее стеснены, поэтому сопротивление и потребляемая мощность ниже, чем у круглых. Для позиции «Шестеренный насос DCB-B700-FL» это значит, что при той же подаче привод нагружается чуть меньше.

Присоединения овального исполнения бывают фланцевыми или резьбовыми. Резьба у DCB-B160…500F может изготавливаться по заказу, например M36×2 или M62×2, поэтому тип присоединения выясняют до заказа.

Для DCB-B600…1000 изготовитель указывает, что давление может достигать 3,5 МПа и выше. Номинальное давление в таблице — 2,5 МПа, и расчёт нагрузки мы ведём именно на него.

Шестеренный насос DCB-B700-FL: основные параметры

Код DCB-B700-FL по частям

Код раскладывается так: D — косозубые шестерни, малошумный насос; CB — шестерённый насос; B — номинальное давление 2,5 МПа; 700 — номинальная подача, л/мин; FL — овальное исполнение; в таблице изготовителя — F-F(L): фланцевый монтаж, фланцевое или резьбовое присоединение.

Откуда взяты цифры

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Подбор по цифрам: расчёт

Что будет при другой частоте вращения, скажем 960 об/мин: 700 л/мин × 960 ÷ 1450 = 463,4 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Какой момент приходится на вал: 9550 × 32 кВт ÷ 1450 об/мин = 210,8 Н·м. Муфту выбирают с запасом по этому моменту, потому что на пуске нагрузка выше номинальной.

Если разделить общий КПД ≥80 % на объёмный ≥90 %, получится гидромеханический КПД: 0,8 ÷ 0,9 = 0,89. Он показывает, сколько энергии съедает трение, а не утечки.

Что заказать вместе

Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Чем заменить «Шестеренный насос DCB-B700-FL»

Рядом в линейке стоят Шестеренный насос DCB-B800-FL, Шестеренный насос DCB-B900-FL и Шестеренный насос DCB-B600-FL. Все исполнения собраны в разделе «Шестеренные насосы DCB-B600~1000 FL».

Если нужна меньшая подача, подойдут Шестеренные насосы низкого давления CB-B; для перекачки масла со встроенным предохранительным клапаном и давлением 0,28–1,45 МПа — Шестеренные насосы KCB.

Ограничения применения

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Монтаж и обслуживание

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
