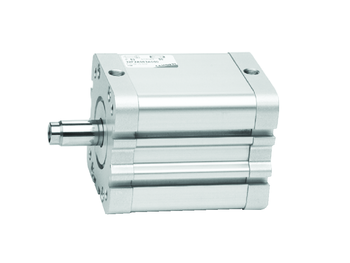

Пневмоцилиндр 32M1A100A025
⌀100 мм, ход 25 мм
Характеристики
- Диаметр поршня
- 100 мм
- Ход поршня
- 25 мм
- Рабочее давление
- 0,2…1 МПа (2…10 бар)
✓Гарантия качества, сертификаты и ГОСТ
✓Оплата: наличный / безналичный расчёт
✓Доставка по России и СНГ со склада
✓Отгрузка юридическим и физическим лицам
Пневмоцилиндр 32M1A100A025 нужен там, где усилие требуется в одну сторону, а шток должен сам вернуться: пружина серии 32, поршень Ø100 мм, ход 25 мм.
Пневмоцилиндр 32M1A100A025: расшифровка обозначения
- 32 — серия компактных цилиндров по ISO 21287;
- M — исполнение со штоком с наружной резьбой;
- 1 — одностороннее действие, передняя возвратная пружина;
- A — стандартные материалы (алюминий, нержавеющий шток);
- 100 — Ø100 мм;
- A — стандартное крепление;
- 025 — длина хода 25 мм.
| Характеристика | Значение |
|---|---|
| Ø поршня | 100 мм |
| Ход поршня | 25 мм |
| Давление | 2–10 бар, верхний предел 1 МПа |
| Резьба штока | M16x1,5 |
| Пневмосимвол | CS06 |
| Ремкомплект | K02-32-100 |
Подбор и монтаж
Уплотнения меняют комплектом K02-32-100 — в нём манжета штока, две манжеты поршня, два кольца крышки и кольцо поршня.
Инструмент на шток крепят через наружную резьбу M16x1,5 — подойдут вилка G, шаровой шарнир GY или наконечник GA.
Соседние исполнения: 32M1A100A015 (ход 15 мм); 32M1A100A020 (ход 20 мм). Остальные позиции группы — Пневмоцилиндры Camozzi 32M1 одностороннего действия, шток с наружной резьбой.
Пневмоцилиндр 32M1A100A025 поставляем по России и СНГ; цену и срок сообщим по заявке.
