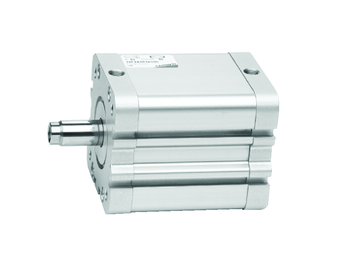

Пневмоцилиндр 32M1A063A020
⌀63 мм, ход 20 мм
- Диаметр поршня
- 63 мм
- Ход поршня
- 20 мм
- Рабочее давление
- 0,2…1 МПа (2…10 бар)
Пневмоцилиндр 32M1A063A020 работает одной полостью: сжатый воздух толкает поршень Ø63 мм на 20 мм, обратный ход делает встроенная пружина.
Расшифровка обозначения 32M1A063A020 по каталогу Camozzi
Слева направо: 32 — номер серии: компактный цилиндр с магнитом на поршне; M — наружная резьба на конце штока; 1 — один рабочий ход от воздуха, возврат пружиной; A — материалы: алюминий, нержавеющий шток, полиуретан; 063 — диаметр поршня 63 мм; A — стандартный тип крепления; 020 — ход 20 мм.
| Характеристика | Значение |
|---|---|
| Позиция | Пневмоцилиндр 32M1A063A020 |
| Ø поршня | 63 мм |
| Ход поршня | 20 мм |
| Рабочее давление | 2–10 бар, верхний предел 1 МПа |
| Диаметр штока | 16 мм |
| Подвод воздуха | G1/8 |
Эксплуатация
Смазка воздуха не нужна, нужен фильтр 25 мкм. Начали смазывать — продолжайте маслом ISO VG32 без перерывов.
Поршень магнитный: положение штока снимают датчиками, закреплёнными на цилиндре; ход 20 мм выше минимальных 10 мм для работы с датчиком.
Соседние исполнения: 32M1A063A010 (ход короче — 10 мм); 32M1A063A015 (ход короче — 15 мм); 32M1A063A025 (ход длиннее — 25 мм). Полный список — в разделе 32M1.
Цена и срок поставки — по заявке; пневмоцилиндр 32M1A063A020 отправляем по России и в страны СНГ.
