Пневмооборудование Camozzi

В разделе «Пневмооборудование Camozzi» — гидравлические изделия Camozzi. Позиции раздела — изделия производителя с кодами по каталогу.

Гильза из алюминиевого профиля закрывает шпильки, которые проходят внутри неё. Серия 41 — пневмоцилиндры двустороннего действия, магнитные, с регулируемым торможением в конце хода, Ø160 и Ø200 мм, по стандарту DIN/ISO 6431 и VDMA 24562. Подбор ведут по коду позиции. Сегодня Camozzi Group объединяет направления промышленной автоматизации, промышленного ИИ, станкостроения, металлообработки и текстильного машиностроения; пневматику выпускает компания группы Camozzi Automation. Раздел собирает изделия производителя по кодам каталога. Внутри — семнадцать подразделов.

Пневмооборудование Camozzi — что в группе

Перечень позиций с краткими данными.

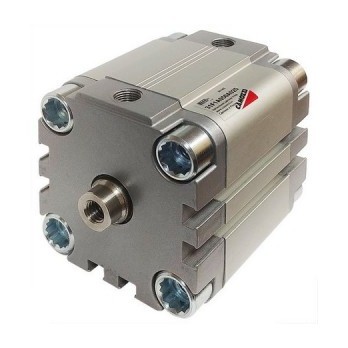

В подразделе «Миницилиндры Camozzi серия 24» — миницилиндры серий 16, 23, 24, 25 соответствуют ISO 6432: гильза и шток из нержавеющей стали, крышки из анодированного алюминия. В подразделе «Пневмоцилиндры Camozzi серия 6PF» — серия 6PF — цилиндры по ISO 15552 с потенциометром обратной связи по положению, встроенным в шток. Подраздел «Миницилиндры Camozzi серия 25»: миницилиндры серий 16, 23, 24, 25 соответствуют ISO 6432: гильза и шток из нержавеющей стали, крышки из анодированного алюминия. Подраздел «Пневмоцилиндры Camozzi бесштоковые серия 52»: серия 52 — бесштоковые пневмоцилиндры двустороннего действия, магнитные, с регулируемым демпфированием в конце хода. В подразделе «Миницилиндры Camozzi серия 16» — миницилиндры серий 16, 23, 24, 25 соответствуют ISO 6432: гильза и шток из нержавеющей стали, крышки из анодированного алюминия. Подраздел «Компактные пневмоцилиндры Camozzi серия 31»: серия 32 — компактные пневмоцилиндры одно- и двустороннего действия с магнитом на поршне и исполнением с противоповоротной платформой.

Технические характеристики: Пневмооборудование Camozzi

Как выбрать позицию в разделе «Пневмооборудование Camozzi»

При замене достаточно кода со шильдика. Серия 31: M — наружная резьба штока, F — внутренняя, R — противоповоротная платформа (только двустороннего); действие 1 — одностороннее с передней пружиной, 2 — двустороннее, 3 — с двусторонним штоком, 4 — одностороннее с задней пружиной, 7 — одностороннее с двусторонним штоком; A — корпус алюминий, шток AISI 303; диаметр в мм тремя цифрами; A — стандартное крепление; ход в мм. Серия 40: N — немагнитный, M — магнитный; 1 — одностороннее, 2 — двустороннее с торможением в обе стороны, 3 — без торможения, 4/5 — торможение назад/вперёд, 6/8 — двусторонний шток с торможением/без, 7 — одностороннее с двусторонним штоком; L — круглая гильза, шток AISI 420B; P — квадратный профиль (Ø50–125); X, H, T, U, A — другие материалы штока и шпилек; A — стандартное крепление. Присоединительные размеры сверяйте с местом установки. Для нестандартных условий уточните исполнение. Материал выбирают по рабочей среде и температуре.

Подраздел «Поворотные пневмоцилиндры Camozzi серия 69»: пневмоцилиндры Camozzi на штоке по ISO 15552 (DIN/ISO 6431 / VDMA 24562) — серии 40 (стяжные шпильки), 41 (алюминиевый профиль, Ø160 и Ø200 мм) и 60 (стяжные шпильки, Ø32–125 мм).

Серия 69 — поворотные пневмоцилиндры двустороннего действия, магнитные, с демпфированием: 7 диаметров (32, 40, 50, 63, 80, 100, 125 мм), стандартные углы поворота 90°, 180°, 270° и 360°, другие — по заявке. Серия 60 — пневмоцилиндры со стяжными шпильками по ISO 15552 (DIN/ISO 6431 / VDMA 24562), одно- и двустороннего действия, магнитные, с регулируемым торможением в конце хода; Ø32, 40, 50, 63, 80, 100, 125 мм; шток из нержавеющей стали; ход стандартных цилиндров — до 2700 мм. Серия 32 соответствует ISO 21287 (кроме длины), поэтому к ней подходят стандартные крепёжные принадлежности для цилиндров по ISO 15552 (DIN/ISO 6431 / VDMA 24562). Серия 52 — бесштоковые пневмоцилиндры двустороннего действия, магнитные, с регулируемым демпфированием: Ø25, 32, 40, 50, 63 мм; исполнения стандартное (M), с подшипником скольжения (G) и подшипниками качения (R); каретка стандартная (P) или укороченная (C); исполнение 8 — подвод воздуха в обе полости с одной стороны; ход — до 6000 мм. Цилиндры Ø125 и Ø160 мм стандарту ISO 21287 не соответствуют.

Установка и эксплуатация: Пневмооборудование Camozzi

Посадочные места очищают. Состояние проверяют при обслуживании. Затяжку крепежа ведите по документации. Благодаря компактности цилиндры серии 32 устанавливают в ограниченном пространстве; профиль гильзы и крышек простой и гладкий, что облегчает санитарную обработку и мойку. При замене укажите машину и узел, где стоит изделие: так удобнее проверить присоединение и исполнение. Неисправность — повод для замены. Нет шильдика — направьте фото и размеры, сверим по каталогу. Серия 52: торможение в конце хода регулируют винтом; если диаграмма торможения не выполняется, ставят внешние амортизаторы с учётом центра тяжести. Исполнения серии 60: с низким трением (трение снижено на 40 %, меньше прерывистого движения, давление от 0,1 бар; только двустороннего действия); низкотемпературные — для −40 °C и для −50 °C; абразивостойкое «G» — для сред с цементом, смолой, древесной стружкой. Все цифры раздела — из каталогов производителя. Состояние изделия контролируют в эксплуатации. Материалы серии 60 (стандарт): крышки и поршень — алюминий, шток — нержавеющая сталь AISI 420B, гильза — анодированный алюминий, гайки и шпильки — оцинкованная сталь, манжеты — PU; исполнение с низким трением — манжеты поршня и штока NBR; низкотемпературное — шток AISI 420B с хромовым покрытием, латунный скребок, шпильки AISI 420B, гайки AISI 303. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Материалы серии 32: гильза и крышки — анодированный алюминий, поршень — алюминий, шток — нержавеющая сталь AISI 303, уплотнения — полиуретан; в высокотемпературном исполнении уплотнения из FKM.
