Пневмоцилиндры Camozzi серия 32
8 разделов
Пневмоцилиндры Camozzi серия 32 — компактные пневмоцилиндры одно- и двустороннего действия с магнитом на поршне, включая исполнение с противоповоротной платформой. Короткий корпус ставят там, где обычному профильному цилиндру не хватает места: в зажимах, толкателях, упорах и сменной оснастке. Гильза и крышки из анодированного алюминия имеют простой гладкий профиль, который легко мыть.
Серия соответствует ISO 21287 (кроме длины), поэтому к ней подходят стандартные крепёжные принадлежности для цилиндров по ISO 15552. Исключение — Ø125 и Ø160 мм: этому стандарту они не соответствуют.
Что входит в раздел «Пневмоцилиндры Camozzi серия 32»
| Исполнение | Действие и шток | Пневмосимвол |
|---|---|---|
| 32M2 | двустороннее, наружная резьба штока под гайку U | CD08 |
| 32F2 | двустороннее, внутренняя резьба штока | CD08 |

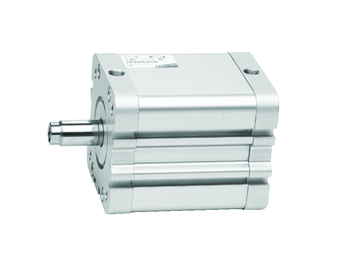

| 32M1 | одностороннее, передняя возвратная пружина, наружная резьба | CS06 |
| 32F1 | одностороннее, передняя пружина, внутренняя резьба | CS06 |
| 32M3 | двустороннее, двусторонний шток с наружной резьбой | CD12 |
| 32F3 | двустороннее, двусторонний шток с внутренней резьбой | CD12 |

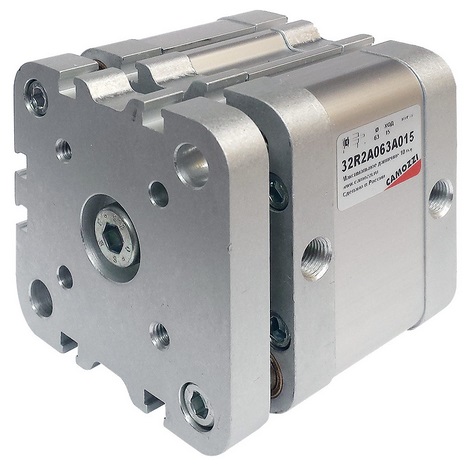

| 32R2 | двустороннее, противоповоротная платформа | CD08 |
| 32R3 | платформа и двусторонний шток | CD12 |
Код читается слева направо: 32 — серия, буква M, F или R — вид штока, цифра — действие (1, 2, 3 или 4), A — материалы, три цифры — диаметр поршня, ещё одна A — стандартное крепление, последние три цифры — ход в миллиметрах. Например, 32M2A050A100 — двустороннего действия, наружная резьба штока, Ø50, ход 100 мм.
Технические характеристики: пневмоцилиндры Camozzi серия 32
| Параметр | Значение по каталогу Camozzi |
|---|---|
| Диаметры поршня | 20, 25, 32, 40, 50, 63, 80, 100, 125 и 160 мм |
| Рабочее давление | 1–10 бар (двустороннее), 2–10 бар (одностороннее) |
| Температура | 0…+80 °C, на сухом воздухе — от −20 °C |
| Скорость штока без нагрузки | 10–1000 мм/с |
| Ход | Ø20–25 — 5–300 мм; Ø32–63 — 5–400 мм; Ø80–160 — 5–500 мм |
| Присоединение воздуха | M5 (Ø20–25), G1/8 (Ø32–100), G1/4 (Ø125–160) |
| Материалы | шток AISI 303, поршень алюминий, уплотнения полиуретан |
| Торможение | упругое, бесшумная остановка в крайних положениях |
Как выбрать пневмоцилиндры Camozzi серия 32
Сначала решите, нужен ли возврат пружиной. Одностороннее исполнение (32M1, 32F1) работает от 2 бар и выпускается только с ходом 5–25 мм; всё, что длиннее, — двустороннего действия. Затем выберите конец штока: наружная резьба M удобна для вилок, шарниров и гайки U, внутренняя F — когда инструмент крепят винтом прямо в шток. Если на шток действует крутящий момент, берите исполнение R с противоповоротной платформой.
Диаметр подбирают по усилию. При 6 бар теоретическое усилие выдвижения составляет 425,8 Н у Ø32, 1650,5 Н у Ø63 и 4158,5 Н у Ø100; реальную нагрузку закладывайте с запасом, учитывая массу и ускорение. Ход берите из стандартного ряда 5–80 мм, а более длинный проверяйте по диаграммам допустимой радиальной нагрузки. Пневмоцилиндры Camozzi серия 32 в коде с суффиксом RC — это ряд Ø125–160 по редакции каталога 2026.04.
Установка и эксплуатация: пневмоцилиндры Camozzi серия 32
Воздух — очищенный, по ISO 8573-1:2010 [7:4:4]; перед цилиндром ставят фильтр 25 мкм. Маслораспыление не требуется, но если смазку однажды начали, её продолжают маслом ISO VG32 без перерывов. Цилиндр крепят за резьбу в крышках или через подвески; при сквозном монтаже Camozzi рекомендует немагнитный крепёж, чтобы не сбивать датчики положения. Принадлежности — лапы B, фланец D-E, вилка G, шарниры GY и GK, цапфы H и C — заказываются отдельно.
Пневмоцилиндры Camozzi серия 32 несут магнит на поршне, и положение штока считывают датчиками на корпусе: для Ø125 датчики CSH ставят в пазы с трёх сторон, для Ø160 — только CSN 2032-0 через крепление S53.
