Пневмоцилиндр 32M1A032A010
⌀32 мм, ход 10 мм
- Диаметр поршня
- 32 мм
- Ход поршня
- 10 мм
- Рабочее давление
- 0,2…1 МПа (2…10 бар)

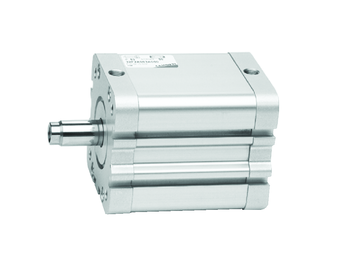

Компактный цилиндр Camozzi с пружинным возвратом — пневмоцилиндр 32M1A032A010: поршень 32 мм, рабочий ход 10 мм, одностороннее действие.
Пневмоцилиндр 32M1A032A010: расшифровка обозначения
«32» — серия компактных цилиндров по ISO 21287, «M» — шток с наружной резьбой, монтируется с гайкой штока U, «1» — один рабочий ход от воздуха, возврат пружиной. После них «A» — стандартные материалы (алюминий, нержавеющий шток), «032» — диаметр поршня 32 мм, «A» — стандартное крепление, «010» — длина хода 10 мм.
| Параметр | Значение |
|---|---|
| Модель | Пневмоцилиндр 32M1A032A010 |
| Диаметр поршня | 32 мм |
| Ход | 10 мм |
| Давление | 2–10 бар, верхний предел 1 МПа |
| Пневмосимвол | CS06 |
| Наружная резьба штока | M10x1,25 |
На что обратить внимание
Короткий ход 10 мм и компактный корпус — то, ради чего берут серию 32: цилиндр встаёт туда, где стандартный по ISO 15552 не помещается.
Для контроля крайних положений на корпус крепят магнитные датчики — ход 10 мм это позволяет (минимум 10 мм).
Для сравнения: 32M1A032A005 (ход короче); 32M1A032A015 (ход длиннее); 32M1A032A020 (ход длиннее). Весь ряд — в разделе Camozzi 32M1.
Поставка по России и СНГ; цена и срок — по заявке.
