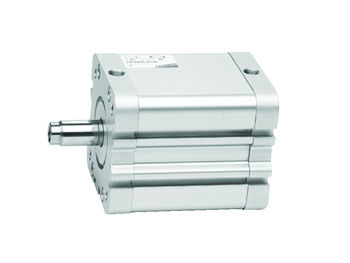

Пневмоцилиндр 32M1A020A020
⌀20 мм, ход 20 мм
- Диаметр поршня
- 20 мм
- Ход поршня
- 20 мм
- Рабочее давление
- 0,2…1 МПа (2…10 бар)
Пневмоцилиндр 32M1A020A020 работает одной полостью: сжатый воздух толкает поршень Ø20 мм на 20 мм, обратный ход делает встроенная пружина.
Пневмоцилиндр 32M1A020A020: расшифровка обозначения
«32» — серия компактных цилиндров по ISO 21287, «M» — исполнение со штоком с наружной резьбой, «1» — один рабочий ход от воздуха, возврат пружиной. Дальше «A» — стандартные материалы (алюминий, нержавеющий шток), «020» — диаметр поршня 20 мм, «A» — стандартный тип крепления, «020» — длина хода 20 мм.
| Характеристика | Значение |
|---|---|
| Диаметр поршня | 20 мм |
| Ход поршня | 20 мм |
| Рабочее давление | 2–10 бар (максимум 1 МПа) |
| Диаметр штока | 10 мм |
| Подвод воздуха | M5 |
Монтаж и обслуживание
Шток Ø10 мм с наружной резьбой M8x1,25. По заказу шток удлиняют или нарезают другую резьбу — размер указывают в скобках в конце кода.
Уплотнения меняют комплектом K02-32-20 — в нём манжета штока, две манжеты поршня, два кольца крышки и кольцо поршня.
Рядом в каталоге: 32M1A020A010 (ход короче — 10 мм); 32M1A020A015 (ход короче — 15 мм); 32M1A020A025 (ход длиннее — 25 мм). Весь ряд — в разделе 32M1.
Пневмоцилиндр 32M1A020A020: поставка по России и СНГ, цена и срок — по запросу.
