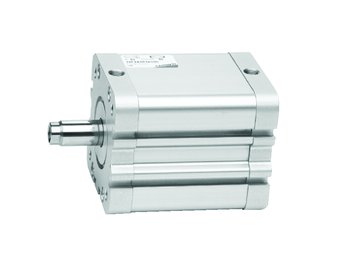

Пневмоцилиндр 32M1A040A015
⌀40 мм, ход 15 мм
- Диаметр поршня
- 40 мм
- Ход поршня
- 15 мм
- Рабочее давление
- 0,2…1 МПа (2…10 бар)
Пневмоцилиндр 32M1A040A015 — компактный цилиндр серии 32 с пружинным возвратом: диаметр поршня 40 мм, ход 15 мм, воздух подаётся в одну полость.
Расшифровка обозначения 32M1A040A015
«32» — серия компактных цилиндров по ISO 21287, «M» — наружная резьба на конце штока, «1» — один рабочий ход от воздуха, возврат пружиной. Затем «A» — материалы: алюминий, нержавеющий шток, полиуретан, «040» — диаметр поршня 40 мм, «A» — крепление стандартное, «015» — длина хода 15 мм.
| Параметр | По коду и каталогу |
|---|---|
| Обозначение | Пневмоцилиндр 32M1A040A015 |
| Ø поршня | 40 мм |
| Ход | 15 мм |
| Давление | 2–10 бар (максимум 1 МПа) |
| Пневмосимвол | CS06 |
| Температура | 0…+80 °C |
| Подвод воздуха | G1/8 |
Эксплуатация
Для контроля крайних положений на корпус крепят магнитные датчики — ход 15 мм это позволяет (минимум 10 мм).
Ход 15 мм входит в таблицу стандартных ходов серии 32; упругое торможение гасит удар поршня в конце хода без шума.
Рядом в каталоге: 32M1A040A005 (ход короче); 32M1A040A010 (ход короче); 32M1A040A020 (ход длиннее). Остальные позиции группы — Пневмоцилиндры Camozzi 32M1 одностороннего действия, шток с наружной резьбой.
Пневмоцилиндр 32M1A040A015 поставляем по России и СНГ; цену и срок сообщим по заявке.
