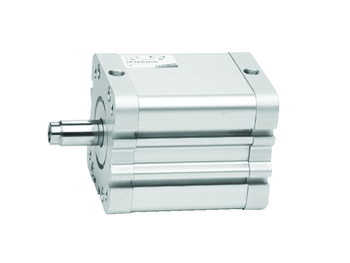

Пневмоцилиндр 32M1A100A015
⌀100 мм, ход 15 мм
- Диаметр поршня
- 100 мм
- Ход поршня
- 15 мм
- Рабочее давление
- 0,2…1 МПа (2…10 бар)
Компактный цилиндр Camozzi с пружинным возвратом — пневмоцилиндр 32M1A100A015: поршень 100 мм, рабочий ход 15 мм, одностороннее действие.
Пневмоцилиндр 32M1A100A015: расшифровка обозначения
Код раскладывается так: 32 — серия: компактные цилиндры Camozzi; M — исполнение со штоком с наружной резьбой; 1 — один рабочий ход от воздуха, возврат пружиной; A — стандартные материалы (алюминий, нержавеющий шток); 100 — диаметр поршня 100 мм; A — стандартное крепление; 015 — ход 15 мм.
| Параметр | Значение |
|---|---|
| Диаметр поршня | 100 мм |
| Ход поршня | 15 мм |
| Рабочее давление | 2–10 бар, верхний предел 1 МПа |
| Наружная резьба штока | M16x1,5 |
| Пневмосимвол | CS06 |
Эксплуатация
Скорость штока без нагрузки — 10–1000 мм/с; упругое торможение останавливает поршень в крайних точках без стука.
Для обслуживания есть ремкомплект K02-32-100: кольцо уплотнения поршня, два кольца крышки, манжета штока и две манжеты поршня.
Рядом в каталоге: 32M1A100A010 (ход 10 мм); 32M1A100A020 (ход 20 мм); 32M1A100A025 (ход 25 мм). Полный список — в разделе 32M1.
Цена и срок поставки — по заявке; пневмоцилиндр 32M1A100A015 отправляем по России и в страны СНГ.
