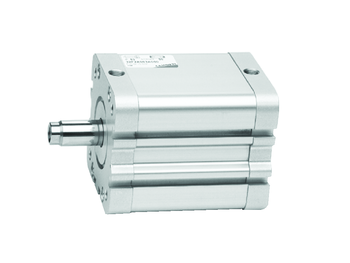

Пневмоцилиндр 32M1A100A020
⌀100 мм, ход 20 мм
- Диаметр поршня
- 100 мм
- Ход поршня
- 20 мм
- Рабочее давление
- 0,2…1 МПа (2…10 бар)
Пневмоцилиндр 32M1A100A020 — компактный цилиндр серии 32 с пружинным возвратом: диаметр поршня 100 мм, ход 20 мм, воздух подаётся в одну полость.
Пневмоцилиндр 32M1A100A020: что означает каждая часть кода
Код раскладывается так: 32 — серия компактных магнитных цилиндров Camozzi; M — шток с наружной резьбой, монтируется с гайкой штока U; 1 — одностороннее действие, передняя возвратная пружина; A — стандартные материалы (алюминий, нержавеющий шток); 100 — Ø100 мм; A — крепление стандартное; 020 — длина хода 20 мм.
| Параметр | Значение |
|---|---|
| Обозначение | Пневмоцилиндр 32M1A100A020 |
| Диаметр поршня | 100 мм |
| Ход | 20 мм |
| Рабочее давление | 2–10 бар (максимум 1 МПа) |
| Шток | нержавеющая сталь AISI 303 |
| Температура | 0…+80 °C |
Применение и подбор
Инструмент на шток крепят через наружную резьбу M16x1,5 — подойдут вилка G, шаровой шарнир GY или наконечник GA.
Пружина забирает часть усилия: от табличных 4158,5 Н при 6 бар для Ø100 мм отнимают её усилие по графику Camozzi. Минимальное давление этого исполнения — 2 бар.
Соседние исполнения: 32M1A100A010 (ход короче); 32M1A100A015 (ход короче); 32M1A100A025 (ход длиннее). Весь ряд — в разделе Camozzi 32M1.
