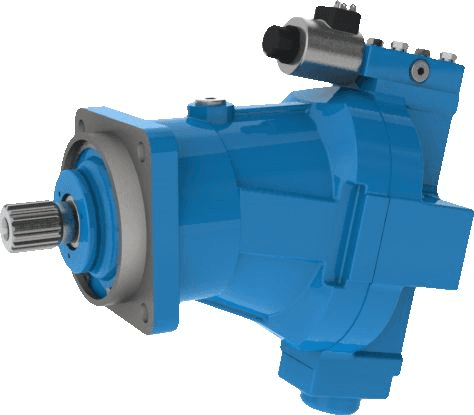

Насос аксиально-поршневой ПНАПП.Н2.280-25
- Тип
- Насосы
Насос аксиально-поршневой ПНАПП.Н2.280-25 — гидромашина ГСКТБ ГА. По листу изготовителя: рабочий объём 280 см³, номинальное давление 25 МПа, номинальная подача 395 л/мин. Исполнение: регулируемый с пропорциональным управлением.
Характеристики: Насос аксиально-поршневой ПНАПП.Н2.280-25
| Параметр | Величина |
|---|---|
| Рабочий объём | 280 см³ |
| Давление на входе, абсолютное: минимальное; максимальное | 0,085 МПа; 5 МПа |
| Частота вращения: номинальная | 1500 об/мин; минимальная 1000 |
| Вес без жидкости | 250 кг (не более) |
| Максимальное давление дренажа | 0,05 МПа |
| Температура среды вокруг изделия | от −1 до +55 °C |
| Коэффициент подачи, не менее | 0,94 |
| Подача номинальная | 395 л/мин |
| Подача вспомогательного насоса | 15/15 л/мин |
| КПД, не менее | 0,88 |
| Температура рабочей жидкости | от +10 до +60 °C |
| Номинальная мощность | 184 кВт |
| Вязкость рабочей жидкости | 20…250 мм²/с |
| Давление на выходе: номинальное; максимальное | 25 МПа; 32 МПа |
Это числа листа изготовителя, паспорт конкретной машины может уточнять допуски. Масса в листе дана без рабочей жидкости.
Расчёт по числам «Насос аксиально-поршневой ПНАПП.Н2.280-25»
Расчётная подача без потерь: 280 см³ × 1500 об/мин ÷ 1000 = 420 л/мин. С учётом коэффициента подачи не менее 0,94 расчёт даёт 420 × 0,94 = 394,8 л/мин; в листе номинальная подача — 395 л/мин. Гидравлическая мощность при номинальных параметрах: 25 МПа × 395 л/мин ÷ 60 ≈ 164,6 кВт. Если разделить на КПД не менее 0,88, получится потребляемая мощность порядка 164,6 ÷ 0,88 ≈ 187 кВт; в листе номинальная мощность — 184 кВт. Теоретический момент на валу при номинальном давлении, без учёта потерь: 25 МПа × 280 см³ ÷ 6,28 ≈ 1114 Н·м.
Условный пример: насос на 395 л/мин питает цилиндр с поршнем 100 мм (площадь 78,54 см²); скорость хода без нагрузочных потерь — 395 ÷ (6 × 78,54) ≈ 0,84 м/с. Пример показывает порядок величин, а расчёт вашего привода он не заменяет.
Общие сведения о гидромашинах и «Насос аксиально-поршневой ПНАПП.Н2.280-25»
Привод подключают через муфту, которая не передаёт на вал радиальных и осевых нагрузок. При пуске зимой дайте насосу поработать вхолостую на малой подаче, пока масло не прогреется. Корпус насоса заполняют маслом до пуска и соединяют с баком отдельной дренажной линией. Мощность привода растёт пропорционально произведению давления и подачи, поэтому при росте давления вдвое ему нужен вдвое более мощный двигатель. Напорную линию защищают предохранительным клапаном, настроенным не выше номинального давления. Минимальная частота вращения ограничена условиями смазки пар трения, а максимальная — условиями всасывания.
«Насос аксиально-поршневой ПНАПП.Н2.280-25» и соседние исполнения
Рядом в разделе стоят: Насос аксиально-поршневой НАПП.Н2.280-25 — подача 395 л/мин, масса 270 кг; Насос аксиально-поршневой НАПП 140-20 — подача 200 л/мин, масса 152,5 кг; Насос аксиально-поршневой ЛНАПП 140-20 — подача 200 л/мин, масса 152,5 кг. Различия в разделе — управление, сторона механизма, монтаж; объём и давление часто общие.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Подбор и ограничения для «Насос аксиально-поршневой ПНАПП.Н2.280-25»
Давление на входе (абсолютное) у насоса не должно падать ниже 0,085 МПа и расти выше 5 МПа; это граница всасывания, и её нарушение даёт кавитацию. Дренаж корпуса: давление не более 0,05 МПа: подпор в дренаже недопустим, линию делают короткой и без запорной арматуры. Минимальная частота вращения по листу — 1000 об/мин: ниже этой скорости параметры листа не гарантируются. Работа вне границ по вязкости, температуре и давлению сокращает ресурс; границы даны в таблице выше.
