Гидромашины
11 разделов
Гидромашины ГСКТБ ГА — насосы и насосные агрегаты для гидроприводов: аксиально-поршневые регулируемые и нерегулируемые, радиально-поршневые, плунжерные и однопоршневые смазочные. Насос — источник энергии всей гидросистемы, от его рабочего объёма, давления и способа регулирования зависит, как будет работать машина.
Наиболее полно в доступной документации описана серия НАП 140-20; по остальным подразделам раздела «Гидромашины» параметры берутся из карточек товаров.
Что входит в раздел «Гидромашины»
- Насосы аксиально-поршневые НАП — регулируемые насосы с торцовым распределением, структура обозначения известна.

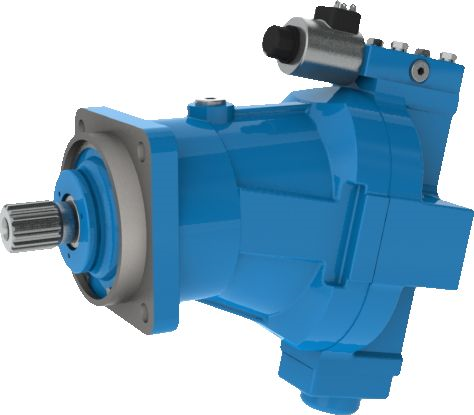

- Насосы аксиально-поршневые НАПП и Агрегаты насосные НАПГС — смежные серии, данные по карточкам.
- Насосы аксиально-поршневые НС, Насосы аксиально-поршневые НК, Насосы аксиально-поршневые НТ 140-14.
- Гидромашины аксиально-поршневые НМС.
- Насосы радиально-поршневые НЭРП и Насосы плунжерные НКР.
- Насосы НСО однопоршневые смазочные — для систем смазки.
- Агрегаты насосные АНЭ — насос с приводом в сборе.
Технические характеристики: насосы НАП 140-20
| Часть обозначения | Значение |
|---|---|
| НАП | насос аксиально-поршневой |
| 140 | номинальный рабочий объём, см³ |
| 20 | номинальное давление на выходе, МПа |
| Р / Э | управление подачей ручное / электрогидравлическое |
| С | насос управления двухпоточный; без индекса — однопоточный |
| П | механизм управления справа, со стороны вала; без индекса — слева |
| Л | монтаж на лапах; без индекса — фланцевый |
Ротор НАП 140-20 несёт девять поршней, подача меняется поворотом траверсы. Электрогидравлическое управление работает от вспомогательного пластинчатого насоса.
Как выбрать гидромашины
У НАП выбор сводится к способу управления подачей и монтажу: НАПР и НАПРЛ — ручное управление, НАПЭ, НАПЭЛ, НАПЭС, НАПЭСЛ, НАПЭСПЛ — электрогидравлическое; буква Л — лапы, П — механизм управления справа. Перенос правила «объём — давление» с НАП на другие серии источником не подтверждён, поэтому гидромашины серий НАПП, НК, НТ, НСО, НЭРП, НКР, НМС и агрегаты подбираем по полному обозначению с таблички. При замене насоса на действующей машине повторите его обозначение целиком — так совпадут и присоединение, и сторона управления.
Установка и эксплуатация: гидромашины
Регулируемый насос с электрогидравлическим управлением нуждается в питании вспомогательного насоса — учитывайте его при подключении. Монтаж на лапах (Л) или фланцевый определяет конструкцию рамы и соединения с двигателем. Климатическое исполнение аппаратуры бюро указывают по ГОСТ 15150 — УХЛ для умеренного и холодного климата, О для тропического. Для работы аксиально-поршневых машин в гидроприводе пригодятся напорные фильтры из раздела вспомогательной аппаратуры.
