Насос аксиально-поршневой НАПП.Н2.280-25
- Тип
- Насосы

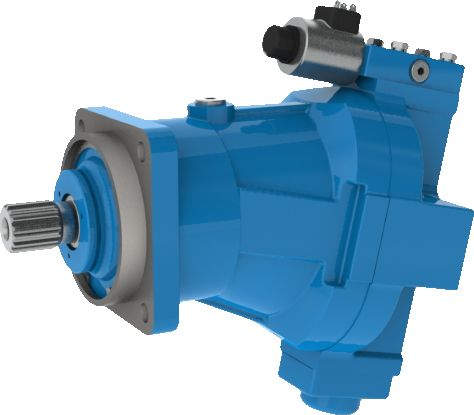

Позиция Насос аксиально-поршневой НАПП.Н2.280-25 принадлежит к разделу «Насосы аксиально-поршневые НАПП» гидрооборудования ГСКТБ ГА. По листу изготовителя: рабочий объём 280 см³, номинальное давление 25 МПа, номинальная подача 395 л/мин. Исполнение: реверсивный, с электронным пропорциональным управлением подачей.
Характеристики: Насос аксиально-поршневой НАПП.Н2.280-25
| Характеристика | Значение |
|---|---|
| Объём за оборот | 280 см³ |
| Коэффициент подачи, не менее | 0,94 |
| Вязкость рабочей жидкости | 20…250 мм²/с |
| КПД, не менее | 0,88 |
| Масса без рабочей жидкости | 270 кг (не более) |
| Частота вращения: номинальная | 1500 об/мин; минимальная 1000 |
| Максимальное давление дренажа | 0,05 МПа |
| Номинальная мощность | 184 кВт |
| Ресурс | 5000 ч |
| Температура окружающей среды | от +10 до +60 °C |
| Давление на входе, абсолютное: минимальное; максимальное | 0,5 МПа; 1,5 МПа |
| Температура рабочей жидкости | от +10 до +60 °C |
| Подача номинальная | 395 л/мин |
| Давление на выходе: номинальное; максимальное | 25 МПа; 32 МПа |
| Подача вспомогательного насоса | 147 л/мин (подпитка) и 22,5 л/мин (управление) |
Значения взяты из листа изготовителя; перед заказом их сверяют с паспортом конкретного изделия. Масса в листе дана без рабочей жидкости.
Расчёт по числам «Насос аксиально-поршневой НАПП.Н2.280-25»
Теоретическая подача при номинальной частоте вращения: 280 см³ × 1500 об/мин ÷ 1000 = 420 л/мин. С учётом коэффициента подачи не менее 0,94 расчёт даёт 420 × 0,94 = 394,8 л/мин; в листе номинальная подача — 395 л/мин. Гидравлическая мощность при номинальных параметрах: 25 МПа × 395 л/мин ÷ 60 ≈ 164,6 кВт. Если разделить на КПД не менее 0,88, получится потребляемая мощность порядка 164,6 ÷ 0,88 ≈ 187 кВт; в листе номинальная мощность — 184 кВт. Момент, который нужен приводу при номинальном давлении (теоретический, без КПД): 25 МПа × 280 см³ ÷ 6,28 ≈ 1114 Н·м. На минимальной частоте 1000 об/мин подача по той же формуле — 280 × 1000 ÷ 1000 = 280 л/мин.
Для наглядности возьмём цилиндр с поршнем 100 мм (78,54 см²) и подачу 395 л/мин: скорость хода получается 395 ÷ (6 × 78,54) ≈ 0,84 м/с. Пример иллюстрирует порядок величин и не заменяет расчёт вашего привода.
Общие сведения о гидромашинах и «Насос аксиально-поршневой НАПП.Н2.280-25»
Всасывающую линию делают короткой и крупного диаметра, чтобы на входе не возникала кавитация. Давление создаёт сопротивление нагрузки, а не насос: насос создаёт поток, а предохранительный клапан ограничивает давление. Подача аксиально-поршневого насоса растёт пропорционально частоте вращения и рабочему объёму. Регулирование подачи у регулируемых насосов идёт изменением угла наклона шайбы или блока, поэтому реверс потока возможен без реверса вала. Минимальная частота вращения ограничена условиями смазки пар трения, а максимальная — условиями всасывания. Фильтрация масла перед насосом и в сливе продлевает ресурс гидромашины больше, чем любая другая мера.
Обозначение «Насос аксиально-поршневой НАПП.Н2.280-25»
Число 280 — рабочий объём в см³, 25 — номинальное давление в МПа; Н2 и приставка П лист не раскрывает. Различие между НАПП.Н2.280-25 и ПНАПП.Н2.280-25 видно только по таблицам листов: у первого реверсивный насос с электронным пропорциональным управлением, у второго — регулируемый насос с пропорциональным управлением.
Сравнение «Насос аксиально-поршневой НАПП.Н2.280-25» с соседями
Соседние позиции раздела: Насос аксиально-поршневой ПНАПП.Н2.280-25 — подача 395 л/мин, масса 250 кг; Насос аксиально-поршневой НАПП 140-20 — подача 200 л/мин, масса 152,5 кг; Насос аксиально-поршневой ЛНАПП 140-20 — подача 200 л/мин, масса 152,5 кг. Рабочий объём и давление у многих позиций раздела одинаковы, поэтому смотрите на управление, сторону механизма и монтаж.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Чего не делать с «Насос аксиально-поршневой НАПП.Н2.280-25»
Давление на входе (абсолютное) у насоса не должно падать ниже 0,5 МПа и расти выше 1,5 МПа; это граница всасывания, и её нарушение даёт кавитацию. Давление в дренажной линии корпуса не должно превышать 0,05 МПа: подпор в дренаже недопустим, линию делают короткой и без запорной арматуры. Минимальная частота вращения по листу — 1000 об/мин: ниже этой скорости параметры листа не гарантируются.
