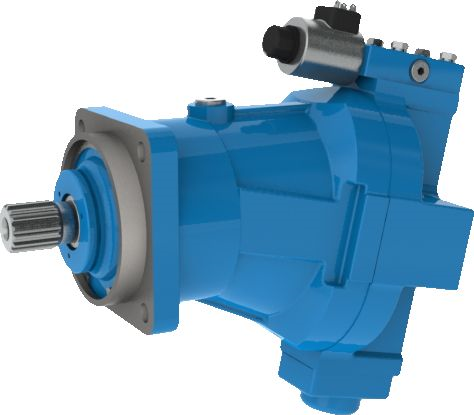

Насос аксиально-поршневой ЛНАППС 140-20
- Тип
- Насосы
Насос аксиально-поршневой ЛНАППС 140-20 — изделие ГСКТБ ГА из раздела «Насосы аксиально-поршневые НАПП». По листу изготовителя: рабочий объём 140 см³, номинальное давление 20 МПа, номинальная подача 200 л/мин. Исполнение: регулируемый с пропорциональным управлением.
Характеристики: Насос аксиально-поршневой ЛНАППС 140-20
| Характеристика | Значение |
|---|---|
| Рабочий объём | 140 см³ |
| Коэффициент подачи, не менее | 0,95 |
| Температура окружающей среды | от +1 до +55 °C |
| Ресурс | 7700 ч |
| Подача вспомогательного насоса | 19,8 и 43,6 л/мин |
| Давление на выходе: номинальное; максимальное | 20 МПа; 25 МПа |
| Вес без жидкости | 160 кг |
| КПД, не менее | 0,86 |
| Габариты Lmax × Bmax × Hmax, мм | 852 × 408 × 358 |
| Частота вращения: номинальная | 1500 об/мин |
| Номинальная мощность | 75,32 кВт |
| Номинальная подача | 200 л/мин |
| Температура рабочей жидкости | от +10 до +55 °C |
| Вязкость рабочей жидкости | 20…250 мм²/с |
Это числа листа изготовителя, паспорт конкретной машины может уточнять допуски. Масса в листе дана без рабочей жидкости.
Расчёт по числам «Насос аксиально-поршневой ЛНАППС 140-20»
Теоретическая подача при номинальной частоте вращения: 140 см³ × 1500 об/мин ÷ 1000 = 210 л/мин. С учётом коэффициента подачи не менее 0,95 расчёт даёт 210 × 0,95 = 199,5 л/мин; в листе номинальная подача — 200 л/мин. Гидравлическая мощность при номинальных параметрах: 20 МПа × 200 л/мин ÷ 60 ≈ 66,7 кВт. Если разделить на КПД не менее 0,86, получится потребляемая мощность порядка 66,7 ÷ 0,86 ≈ 77,5 кВт; в листе номинальная мощность — 75,32 кВт.
Для наглядности возьмём цилиндр с поршнем 100 мм (78,54 см²) и подачу 200 л/мин: скорость хода получается 200 ÷ (6 × 78,54) ≈ 0,42 м/с. Пример показывает порядок величин, а расчёт вашего привода он не заменяет.
Общие сведения о гидромашинах: что важно знать о «Насос аксиально-поршневой ЛНАППС 140-20»
Напорную линию защищают предохранительным клапаном, настроенным не выше номинального давления. Всасывающую линию делают короткой и крупного диаметра, чтобы на входе не возникала кавитация. Регулирование подачи у регулируемых насосов идёт изменением угла наклона шайбы или блока, поэтому реверс потока возможен без реверса вала. Минимальная частота вращения ограничена условиями смазки пар трения, а максимальная — условиями всасывания. Мощность привода растёт пропорционально произведению давления и подачи, поэтому при росте давления вдвое ему нужен вдвое более мощный двигатель. Привод подключают через муфту, которая не передаёт на вал радиальных и осевых нагрузок.
Обозначение «Насос аксиально-поршневой ЛНАППС 140-20»
Раздел называет эти насосы насосами с пропорциональным управлением подачей, и вторая «П» в НАПП читается именно так, хотя лист её отдельно не расшифровывает. Буква С в конце — вариант со сдвоенным вспомогательным насосом, Л — вариант с лапами; приставка Л в начале обозначения в листе не расшифрована. Для «ЛНАППС 140-20» лист даёт массу 160 кг и подачу вспомогательного насоса 19,8 и 43,6 л/мин; габариты Lmax × Bmax × Hmax — 852 × 408 × 358 мм.
Сравнение «Насос аксиально-поршневой ЛНАППС 140-20» с соседями
Соседние позиции раздела: Насос аксиально-поршневой НАППС 140-20 — подача 200 л/мин, масса 160 кг; Насос аксиально-поршневой НАППСЛ 140-20 — подача 200 л/мин, масса 173 кг; Насос аксиально-поршневой ЛНАППЛ 140-20 — подача 200 л/мин, масса 165,5 кг. Позиции раздела отличаются управлением, стороной механизма и монтажом, а рабочий объём и давление у многих совпадают.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Чего не делать с «Насос аксиально-поршневой ЛНАППС 140-20»
Работа вне границ по вязкости, температуре и давлению сокращает ресурс; границы даны в таблице выше.
