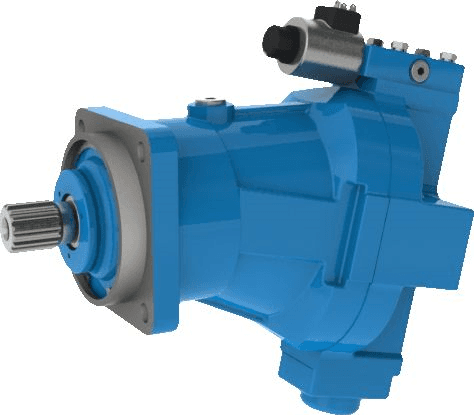

Насос аксиально-поршневой НАПП 140-20
- Тип
- Насосы
Насос аксиально-поршневой НАПП 140-20 — гидромашина ГСКТБ ГА. По листу изготовителя: рабочий объём 140 см³, номинальное давление 20 МПа, номинальная подача 200 л/мин. Исполнение: регулируемый с пропорциональным управлением.
Характеристики: Насос аксиально-поршневой НАПП 140-20
| Показатель | Значение |
|---|---|
| Объём за оборот | 140 см³ |
| Ресурс | 7700 ч |
| Температура рабочей жидкости | от +10 до +55 °C |
| КПД, не менее | 0,87 |
| Номинальная мощность | 74,32 кВт |
| Коэффициент подачи, не менее | 0,95 |
| Вес без жидкости | 152,5 кг (не более) |
| Вязкость рабочей жидкости | 20…250 мм²/с |
| Давление на выходе: номинальное; максимальное | 20 МПа; 25 МПа |
| Габариты Lmax × Bmax × Hmax, мм | 785 × 408 × 358 |
| Подача номинальная | 200 л/мин |
| Подача вспомогательного насоса | 14,4 л/мин |
| Температура окружающей среды | от +1 до +55 °C |
| Частота вращения: номинальная | 1500 об/мин |
Значения взяты из листа изготовителя; перед заказом их сверяют с паспортом конкретного изделия. Масса в листе дана без рабочей жидкости.
Подача, мощность и момент: Насос аксиально-поршневой НАПП 140-20
Теоретическая подача при номинальной частоте вращения: 140 см³ × 1500 об/мин ÷ 1000 = 210 л/мин. С учётом коэффициента подачи не менее 0,95 расчёт даёт 210 × 0,95 = 199,5 л/мин; в листе номинальная подача — 200 л/мин. Гидравлическая мощность при номинальных параметрах: 20 МПа × 200 л/мин ÷ 60 ≈ 66,7 кВт. Если разделить на КПД не менее 0,87, получится потребляемая мощность порядка 66,7 ÷ 0,87 ≈ 76,6 кВт; в листе номинальная мощность — 74,32 кВт. Момент, который нужен приводу при номинальном давлении (теоретический, без КПД): 20 МПа × 140 см³ ÷ 6,28 ≈ 446 Н·м.
Для наглядности возьмём цилиндр с поршнем 100 мм (78,54 см²) и подачу 200 л/мин: скорость хода получается 200 ÷ (6 × 78,54) ≈ 0,42 м/с. Пример показывает порядок величин, а расчёт вашего привода он не заменяет.
Общие сведения о гидромашинах: что важно знать о «Насос аксиально-поршневой НАПП 140-20»
Всасывающую линию делают короткой и крупного диаметра, чтобы на входе не возникала кавитация. Корпус насоса заполняют маслом до пуска и соединяют с баком отдельной дренажной линией. При пуске зимой дайте насосу поработать вхолостую на малой подаче, пока масло не прогреется. Подача аксиально-поршневого насоса растёт пропорционально частоте вращения и рабочему объёму. Регулирование подачи у регулируемых насосов идёт изменением угла наклона шайбы или блока, поэтому реверс потока возможен без реверса вала. Перегрев дренажного масла говорит о росте потерь внутри насоса: следите за температурой дренажа.
«Насос аксиально-поршневой НАПП 140-20» и соседние исполнения
Рядом в разделе стоят: Насос аксиально-поршневой НАПП.Н2.280-25 — подача 395 л/мин, масса 270 кг; Насос аксиально-поршневой ЛНАПП 140-20 — подача 200 л/мин, масса 152,5 кг; Насос аксиально-поршневой ПНАПП.Н2.280-25 — подача 395 л/мин, масса 250 кг. Не сравнивайте исполнения по рабочему объёму; сравнивайте способ управления, сторону механизма, монтаж и массу.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Чего не делать с «Насос аксиально-поршневой НАПП 140-20»
Границы по вязкости, температуре и давлению указаны в таблице выше; выход за них сокращает срок службы.
