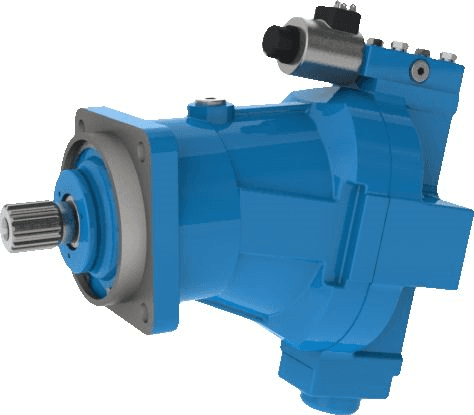

Насос аксиально-поршневой ЛНАППЛ 140-20
- Тип
- Насосы
Позиция Насос аксиально-поршневой ЛНАППЛ 140-20 принадлежит к разделу «Насосы аксиально-поршневые НАПП» гидрооборудования ГСКТБ ГА. По листу изготовителя: рабочий объём 140 см³, номинальное давление 20 МПа, номинальная подача 200 л/мин. Исполнение: регулируемый с пропорциональным управлением.
Характеристики: Насос аксиально-поршневой ЛНАППЛ 140-20
| Показатель | Данные |
|---|---|
| Рабочий объём | 140 см³ |
| Температура среды вокруг изделия | от +1 до +55 °C |
| Габариты Lmax × Bmax × Hmax, мм | 785 × 470 × 423 |
| Ресурс | 7700 ч |
| Вес без жидкости | 165,5 кг |
| Вязкость рабочей жидкости | 20…250 мм²/с |
| Частота вращения: номинальная | 1500 об/мин |
| КПД, не менее | 0,87 |
| Номинальная подача | 200 л/мин |
| Давление на выходе: номинальное; максимальное | 20 МПа; 25 МПа |
| Коэффициент подачи, не менее | 0,95 |
| Номинальная мощность | 74,32 кВт |
| Подача вспомогательного насоса | 14,4 л/мин |
| Температура рабочей жидкости | от +10 до +55 °C |
Это числа листа изготовителя, паспорт конкретной машины может уточнять допуски. Масса в листе дана без рабочей жидкости.
Расчёт по числам «Насос аксиально-поршневой ЛНАППЛ 140-20»
Теоретическая подача при номинальной частоте вращения: 140 см³ × 1500 об/мин ÷ 1000 = 210 л/мин. С учётом коэффициента подачи не менее 0,95 расчёт даёт 210 × 0,95 = 199,5 л/мин; в листе номинальная подача — 200 л/мин. Гидравлическая мощность при номинальных параметрах: 20 МПа × 200 л/мин ÷ 60 ≈ 66,7 кВт. Если разделить на КПД не менее 0,87, получится потребляемая мощность порядка 66,7 ÷ 0,87 ≈ 76,6 кВт; в листе номинальная мощность — 74,32 кВт. Теоретический момент на валу при номинальном давлении, без учёта потерь: 20 МПа × 140 см³ ÷ 6,28 ≈ 446 Н·м.
Условный пример: насос на 200 л/мин питает цилиндр с поршнем 100 мм (площадь 78,54 см²); скорость хода без нагрузочных потерь — 200 ÷ (6 × 78,54) ≈ 0,42 м/с. Это иллюстрация порядка величин, а не расчёт привода.
Общие сведения о гидромашинах и «Насос аксиально-поршневой ЛНАППЛ 140-20»
Корпус насоса заполняют маслом до пуска и соединяют с баком отдельной дренажной линией. Подача аксиально-поршневого насоса растёт пропорционально частоте вращения и рабочему объёму. Перегрев дренажного масла говорит о росте потерь внутри насоса: следите за температурой дренажа. При пуске зимой дайте насосу поработать вхолостую на малой подаче, пока масло не прогреется. Минимальная частота вращения ограничена условиями смазки пар трения, а максимальная — условиями всасывания. Привод подключают через муфту, которая не передаёт на вал радиальных и осевых нагрузок.
Как читать обозначение Насос аксиально-поршневой ЛНАППЛ 140-20
Раздел называет эти насосы насосами с пропорциональным управлением подачей, и вторая «П» в НАПП читается именно так, хотя лист её отдельно не расшифровывает. Буква С в конце — вариант со сдвоенным вспомогательным насосом, Л — вариант с лапами; приставка Л в начале обозначения в листе не расшифрована. Для «ЛНАППЛ 140-20» лист даёт массу 165,5 кг и подачу вспомогательного насоса 14,4 л/мин; габариты Lmax × Bmax × Hmax — 785 × 470 × 423 мм.
«Насос аксиально-поршневой ЛНАППЛ 140-20» и соседние исполнения
Соседние позиции раздела: Насос аксиально-поршневой НАППЛ 140-20 — подача 200 л/мин, масса 165,5 кг; Насос аксиально-поршневой НАППС 140-20 — подача 200 л/мин, масса 160 кг; Насос аксиально-поршневой ЛНАПП 140-20 — подача 200 л/мин, масса 152,5 кг. Рабочий объём у соседних исполнений часто совпадает, поэтому решают управление, сторона механизма, монтаж и масса.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Подбор и ограничения для «Насос аксиально-поршневой ЛНАППЛ 140-20»
Менять рабочую жидкость, давление или скорость вращения вне границ листа нельзя без согласования с изготовителем.
